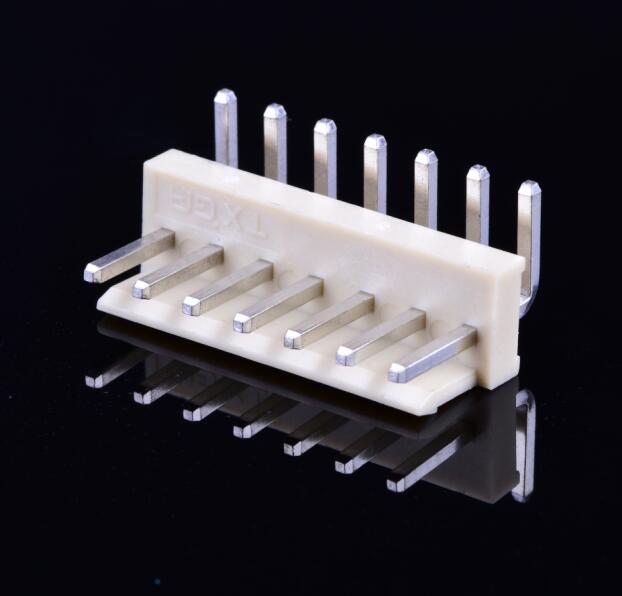

电源连接器的参数说明

产品家族	PCB 插座
系列	1960
应用	线对板
产品名称	Wafer
物理
电路数(已装入的)	1
电路数(多的）	2
耐用性(插拔次数) - 多次数	30
先接后断	否
满足欧洲Glow-Wire标准	否
锁定接插部位	是
材料-金属	黄铜
材料-接合处电镀	锡铅
材料-终端电镀	锡铅
材料-树脂	尼龙
行数	1
方向	垂直的
PCB 定位器	否
PCB 保持力	无
间距-接合界面 (英寸)	0.156in
间距-接合界面(毫米)	3.96mm
间距- 终端界面 (英寸)	0.156in
间距 - 终端界面(毫米)	3.96mm
有极性的插配件	否
PCB 极性	否
穿孔式表面焊接(SMC)	否
运行温度范围	-25℃～+85℃
终端界面:类型	穿孔式
电气
额定电流	5.0A
额定电压	250V AC/DC
耐压值	1500V
接触阻抗	20mΩ Max
绝缘阻抗	1000MΩ Min
材料信息
额定电流	5.0A
额定电压	250V AC/DC



　　连接器简介
　　连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。 就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
