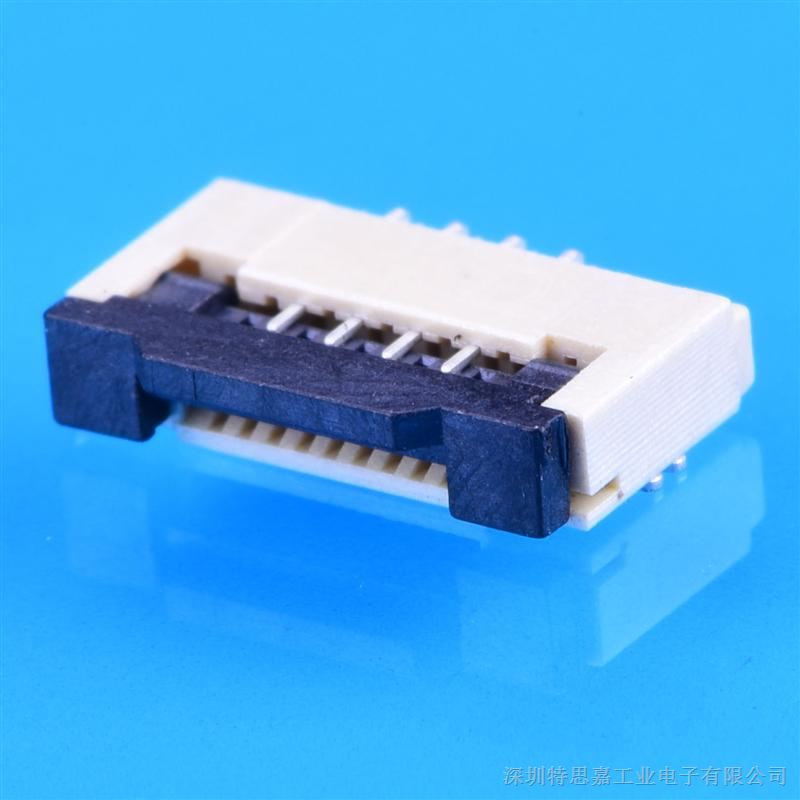

FFC连接器FFC10032产品参数：

类型	FPC/FFC连接器-卧贴（表面贴装）
极数	4-10,10,12,20,24-26,28,30,32
间距	1mm
接触部位	下触点
产品高度	2.13mm
电气
额定电流	0.5A AC(rms)
额定电压	50V AC(rms)/DC
接触电阻	20 mΩ Max
绝缘电阻	500 MΩ Min
耐电压	500V AC r.m.s
工作温度范围	-25ºC~+85ºC

连接器造型的基本原则
●载流量
在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降频设计，同时注意引脚之间的绝缘耐压。
●结构尺寸
连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式、T型、圆形、方形）；
●阻抗匹配
有些信号有阻抗要求，尤其是射频信号、对阻抗匹配要求更为严格，阻抗不匹配时候会引起信号反射，从而影响信号传输。一般信号传输对连接器的阻抗没有特殊要求。
●屏蔽
随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽的效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。

创新的模具设计能力
特思嘉创新的模具设计团队，以标准模座快速换模的设计理念，发展出高精密、低成本、高效能的模具。本团队拥有小间距多模穴的塑模 设计能力及高速多线的冲模设计能力。
