JXD12864-09
goodview
企业名:深圳市佳显电子厂
类型:生产企业
电话: 0755-29769890
手机:13808804129
联系人:陈红
邮箱:jxch88@goodview-lcd.com
地址:广东深圳宝安区福永塘尾富华工业区11栋3楼
∟ 字符/字段/图形点阵LCD液晶显示模块(屏)(1)∟ TFT LCD液晶显示屏(模块)(32)

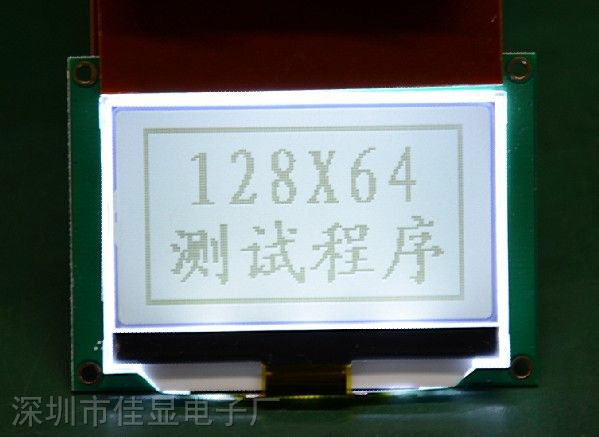

2.12864COG黑白液晶屏+PCB板ST7565 P
点阵数:128*64
型 号:JXD12864-09/0511CLCM
尺寸描述
外形尺寸:70.0X50.0X8.0TMM
视域尺寸:54.0X31.0MM
点阵数:128X64
点阵大小:0.34X0.038MM ;点间距:0.37X0.41 MM
主要技术参数
(1). 电源:VDD=+5V或+3V,可用软件调节对比度.
(2). 显示内容:128(列)X 64(行)
(3). 驱动方式:1/64 DUTY,1/9 BIAS
(4). 显示模式:FSTN正显半透(白底黑字)
(5). 背光特性:白色LED侧背光,电流:80MA
(6). 控制芯片:ST7565P或ST7565R,可以选择使用串口或并口
电阻R1焊0欧姆,为并口,电阻R2焊0欧姆,为串口
