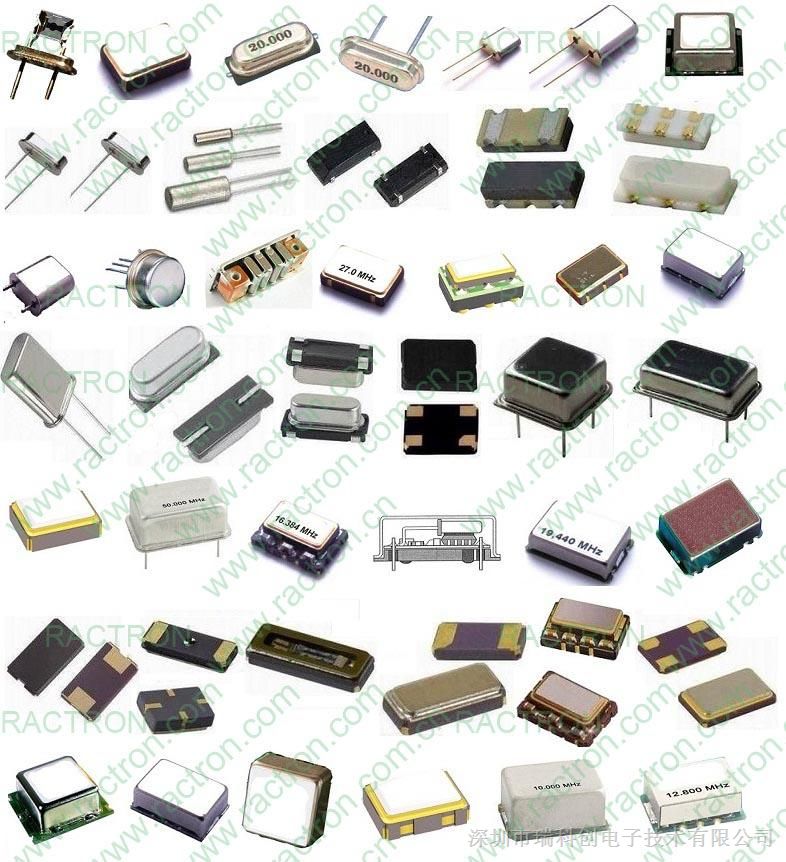

IQD晶振。RAKON晶振

TCXO    Temperature Compensated Crystal Oscillators   温补晶振

TCVCXO  Temperature Compensated Voltage Controlled Oscillators  温补压控晶振

一、应用

通讯、航空、航天、移动通信、数字程控交换机、网络传输、接入网、光传输、雷达、导航、电子对*、无线通信、测试设备、锁相环电路SDH、SONET、ATM、WLL、PCS基站、蜂窝基站、频率合成器

二、主要技术指标

1)Frequency Range 频率范围:1.00-80.00MHz

2)Initial Calibration 频率准确度: A ≤±1.0ppm @25℃   B ≤±0.5ppm @25℃

3)Frequency Adjustment 频率调整:  1 Ageing adjustment: ≥ ±5ppm

                                  2 No frequency adjustment

4)Operating Temperature 工作温度范围: C  -20-+70℃  D  -40-+85℃  E  -55-+105℃

5)Frequency Stability 温度频率稳定度:F  ±0.28ppm  G  ±0.5ppm   H  ±1.0ppm

                                     I  ±1.5ppm   J  ±2.0ppm   K ±2.5ppm

6)Output Waveform 输出波形: 1 Sine 正弦波 2 Hcmos 方波 3 Clipped Sine 削峰正弦波

7)Supply Voltage 工作电压范围: L 3.3V±10%  M 5.0V±10%

8)Ageing 频率老化率: ±1ppm maximum in first year,±3ppm maximum for 10 years

9)Phase Noise 相位噪声:

Frequency	10Hz	100Hz	1kHz	10kHz	100kHz
13.0MHz	–95 dBc/Hz	–120dBc/Hz	–135dBc/Hz	–140dBc/Hz	–145dBc/Hz

10)Package Outline 封装、尺寸:

N DIP 21*13*5mm   O DIP 18*12*5mm  P DIP 20*20*10mm      Q DIP 36*27*16mm

R SMD 5*3*1mm     S SMD 7*5*2mm   T SMD 9*7*3mm         U SMD 14*9*6mm

11)Storage Temperature 储存温度范围： -55-+125℃

三、产品定型 RTT-10MHZ-B 2 D G 1 M S

	频率	准确度	频率调整	温度范围	稳定性	波形	电压	尺寸
RTT	10	B	2	D	G	1	M	S
RTT	10MHZ	±0.5ppm @25℃	No frequency adjustment	-40-+85 ℃	±0.5ppm	Sine	5.0V	SMD 7*5*2mm
