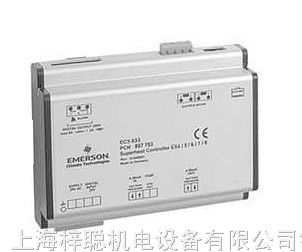

　简介EMERSON的EX5/EX6/EX7/EX8是用于制冷，空调及工业冷却领域具有*调节制冷剂流量功能的步进电机驱动控制阀。EX5/EX6/EX7/EX8*为执行机构，需要控制器/驱动器。EMERSON提供以下几种不同的解决方案：EXD-S*驱动过热度控制器、EXD-U模拟信号输入通用型驱动模块EC3-331冷库控制器其他方案

　　特点•多种功能可作为膨胀阀,热气旁通阀,吸气压力调节阀,冷凝压力调节阀,液位控制器等使用全封闭设计•步进电机驱动*短时间内从全关到全开、高*性、*长寿命、*关闭功能可省去电磁阀•流量变化呈线性、步进电机式电子膨胀阀EX5/6/7/8、宽广的冷量范围•连续的冷量调节，在制冷回路中无液锤现象•电机与阀合为一体，*性高•陶瓷材料的阀板和阀口部件*损•欧洲*号码No.0743476,美国*号码No.5735501,日本*号码No..•平衡阀口设计•耐腐蚀的不锈钢阀体•适用于*CFCs，HCFCs和HFCs功能1)电机EX5/EX6/EX7/EX8由一个两相的双*步进电机驱动。此电机与其他种类的步进电机的操作特性一样,例如:电机受到来自驱动模块的电脉冲驱、动,可向任意方向旋转。否则电机将保持原位。旋转方向取决于电脉冲的相位,旋转角度的大小取决于脉冲的数量。

|：朱玉婷（） 企业QQ：2355338867：传真：

　　一个脉冲将驱动电机一步,例如:转子将移动=1.8。。连续的脉冲将使其不断旋转。转子的驱动轴与一传动轴连接从而把阀芯组件的旋*动转为阀板的线性运动。2)阀体门形阀板是经*设计用于线性流量特性,可在宽广的冷量范围内使阀开启程度与流量呈线性关系。(冷量对应电机步数)阀板和阀口由陶瓷制成,使其具有*的流量特性,高*性,*长的寿命。柔性阀板可以消除由进出阀的压差产生的水平推力对阀芯组件和步进电机轴的影响。EX5/EX6/EX7/EX8的内部设计是ALCO的*设计。EX5/EX6的步进电机满步数为750步,EX7的步进电机满步数为1600步,而EX8的步进电机满步数为2600步。阀在全关位置的机械止动点做为参考点。通过使阀在机械止动点仍趋向关闭位置并压紧在截断面,可以使控制器复位。例如:通过驱动阀使其走过的步数*过总步数,可以确定阀*被关*,这时的参考点是准确的。选型表格(作为膨胀阀作用)

EMERSON膨胀阀AA/AN系列膨胀阀

AAE1HC、 AAE2HC、 AAE3HC、 AAE4HC、 AAE5HC、 AAE6HC、

EMERSON膨胀阀BA/BN系列膨胀阀

BAE1HC、 BAE2HC、 BAE3HC、 BAE4HC、 BAE5HC、 BAE6HC、

HF系列膨胀阀

HF* 6MC，HF* 8H，HF*10H，HF*12H，HF*15H，HF*20H

TF*系列膨胀阀

TF*8H, F*10H，F*12H, F*20H

TI系列膨胀阀

TI-HC, TI-RC, TI-MC, TI-SC

TIE-HC, TIE-RC, TIE-MC, TIE-SC

TRAE系列膨胀阀

TRAE 15H, TRAE 20H，TRAE 30H, TRAE 40H，TRAE 40M,

TRAE 50M，TRAE 50H, TRAE 60H, TRAE 70H

|：朱玉婷（） 企业QQ：2355338867：传真：

TX6系列膨胀阀

TX6-H04, TX6-H05，TX6-H06, TX6-H07

ZZ系列深冷膨胀阀

ZZC 3/4 H ~ ZZC 8H，ZZJR 10H，ZZER 12~ ZZER 21H，ZZIR 30H，ZZHR 38~ ZZHR 46H

T系列膨胀阀

TCLE 2H, TCLE 3H, TCLE 5H，TCLE 7.5H, TCLE 10H, TCLE 12H

TJLE 14H, TJRE 14H, TJRE 18H, TER 22H, TER 26H

TER 35H, TER 45H, TER 55H, TIR 55H,THR 75H, THR 100H

TMR 100H, THR 55M, THR 68M

A系列膨胀阀

AA 1H, AA 2H, AA 3H, AA 4H, AA 5H

AAE 1H, AAE 2H, AAE 3H, AAE 4H, AAE 5H

BAE系列膨胀阀

BAE 1.5H, BAE 2H, BAE 2.5H, BAE 3H, BAE 4H, BAE 5H, BAE 6H

电子膨胀阀

EX2-I00, EXO-00X~ EXO-004, EX4-I21, EX5-U21, EX6-I21, EX7-I21

EX5-N30接线, EX5-N60接线, EX5-L60接线

EX7-U21, EX8-M21

艾默生环境优化－流体控制所生产的EX4/5/6/7/8系列步进电机

驱动式阀门，用来精准的控制系统中制冷剂的流量。普遍用于冷

冻、空调、热泵 、工业制冷领域。

此电子控制阀可以用作膨胀阀、喷液阀、热气旁通阀、蒸发压力

调节阀、曲轴箱压力调节阀、冷凝压力调节阀或液位控制阀。

|：朱玉婷（） 企业QQ：2355338867：传真：

特点

•  多种应用，如膨胀阀、热气旁通阀、吸气压力调节阀，冷凝

压力调节阀，液位控制阀等等.

•  全封闭设计(在阀体和电机腔之间无螺纹接头)

•  适用于*常用制冷剂(HCFC, HFC) 及CO2

•  步进电机驱动

•  *短的开启及关闭时间

•  **地从*关闭至*开启

•  高分辨率及卓越的重复精度

•  适合热泵应用的双向流通性能

•  *关断功能可省去额外的电磁阀

•  *线性的流量变化

•  宽广的容量调节范围(10 … 100%)

•  持续地流量调节，避免了制冷循环中的液击现象

•  电机与阀直接连接，可高性高(省去机械式的传动装置)

•  陶瓷阀板和阀口*了流量的*度和*小的磨损量

•  平衡力设计

•  耐腐蚀的不锈钢阀体及接头

•  欧洲*号. 0743476, 美国*号. 5735501, 日本*号.
