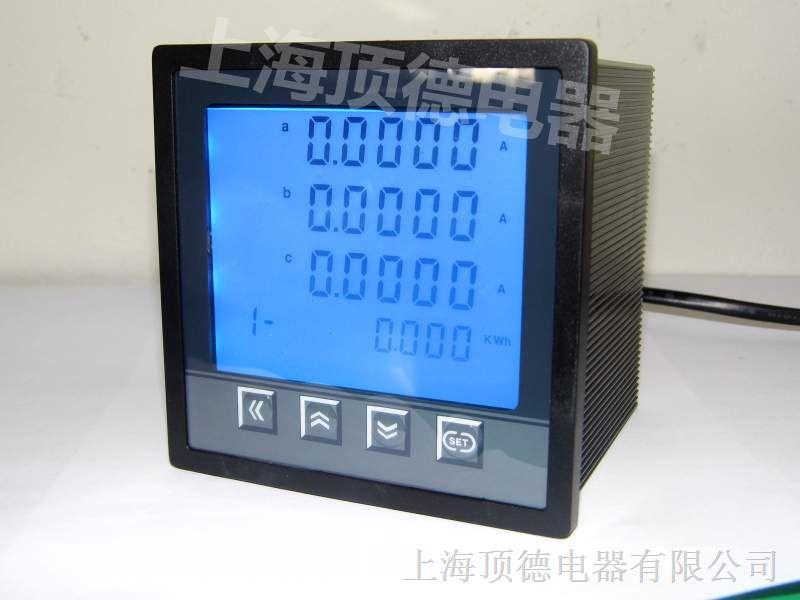

GR100-NEW多功能电力监控仪

GR50单相智能电力仪（开孔92*45，液晶显示）具有测量功能*、精度高、安装方便等特点，它采用大液晶屏显示测量数据和运行状态，可以实现单相回路的电量测量、两路开关量输入监测、一路继电器输出、一路模拟量输出、智能通讯等功能.

GR50S单相智能电力仪（开孔45*45，数码管显示）具有测量功能*、精度高、

地址码：在帧的开始部分，由一个字节（8 位二进制码）组成，十进制为0～255，在我们的系统中只使用1~247,其它地址保留。这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。每个终端设备的地址*须是*的，**被寻址到的终端会响应包含了该地址的查询。当终端发送回一个响应，响应中的从机地址数据便告诉了主机哪台终端正与之进行通信。

代    码	意    义	行          为
03H	读数据寄存器	获得一个或多个寄存器的当前二进制值
10H	写预置寄存器	设定二进制值到相关的寄存器中

功能码：告诉了被寻址到的终端执行何种功能。下表列出显示所支持的功能码，以及它们的意义和功能。

校验码：错误校验（CRC）域占用两个字节，包含了一个16 位的二进制值。CRC 值由传输设备计算出来，然后附加到数据帧上，接收设备在接收数据时重新计算CRC 值，然后与接收到的CRC 域中的值进行比较，如果这两个值不相等，就发生了错误。

通讯报文举例：1．读数据（功能码：03）：这个功能可使用户获得终端设备采集、记录的数据，以及系统参数。主机请求采集的数据个数没有限制，但不能*出定义的地址范围。下面的例子是从终端设备地址为12（0CH）的从机上，读取3 个数据Ia、Ib、Ic （数据帧中数据每个地址占用2 个字节，Ia 的开始地址为 43（2BH）开始，数据长度为3（03H）个字。）

查询数据帧（主机）

地址

命令

起始寄存器地址 （高位）

起始寄存器地址 （低位）

寄存器个数 （高位）

寄存器个数 （低位）

CRC16 （低位）

CRC16 （高位）
