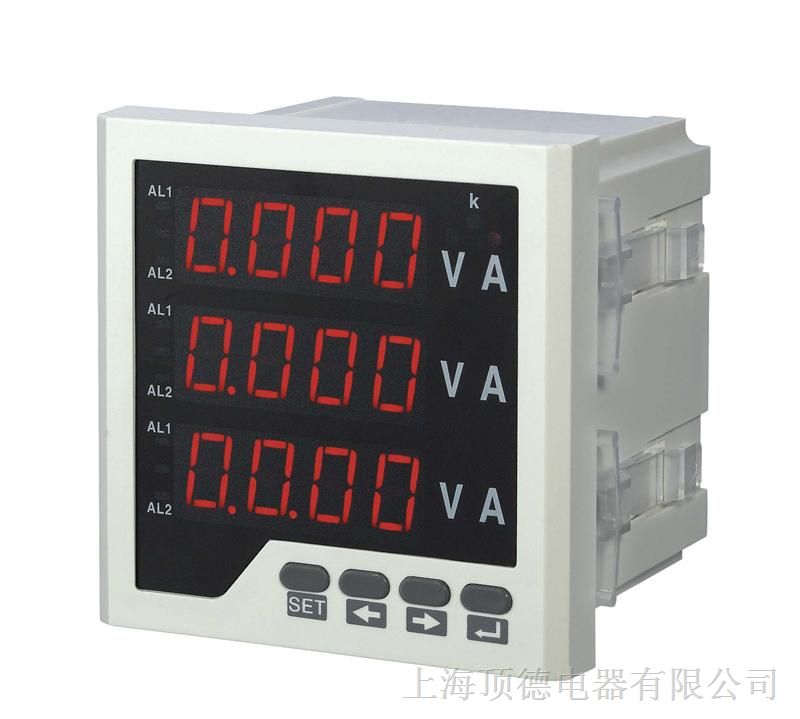

三相电压电流表GR80-VI
三相功率，电度表GR80-P
脉冲常数：8000imp/kwh。其意义为:当仪表累积1kWh时脉冲输出个数为8000个。需要强调的是1kWh为2次侧电能数据。
一、概述
单相直流电能表是一种具有测量、显示、数字通信等功能的电力仪表。能对直流*中的电能参数进行测量，单排LED数码显示，亮度可调。MODBUS-RTU通讯规约，方便编程设置或读取数据；广泛应用于各种配电、计量和电量采集、传输系统中。
二、技术参数：
|
性能 |
参数 |
|
|
电能 |
信号输入 |
DC2V、20V、200V、600V 、1A、5A、75mV |
|
等级 |
1.0 |
|
|
电源 |
工作范围 |
DC 24V、48V、AC/DC 85V～270V |
|
功 耗 |
≤5VA |
|
|
输出 可 编程 |
数字接口 |
RS-485、MODBUS-RTU 协议 |
|
脉冲输出 |
1路或2 路电能脉冲输出：8000imp/kWh(kvarh) |
|
|
环境 |
工作环境 |
－10～55℃ |
|
储存环境 |
－20～75℃ |
|
|
* |
耐 压 |
输入和电源>2kV，输入和输出>2kV，电源和输出>1kV |
|
* 缘 |
输入、输出、电源对机壳>5M |
|
三、编程和使用
1、键盘及显示指示说明
5. 显示字*说明
|
字* |
说明 |
备注 |
|
SET |
设置 |
|
|
Ct |
电流变比 |
设置范围为0001-9999 |
|
dISP |
显示选择 |
显示项目选择 |
|
DISL |
显示亮度调节或背光保持时间 |
显示亮度或背光保持时间选择 |
|
*. |
表地址 |
范围为0001-0247 |
|
CLR.E |
电能清* |
值改为1111后电能清*，其它值无效 |
|
CONN |
通讯参数 |
|
|
bud |
波特率 |
0001为1200；0002为2400；0003为4800；0004为9600 |
|
Dara |
数据格式 |
0001: N,8,1; 0002: O,8,1; 0003(或其它):E,8,1 |
四、编程举例
1．使用前要求：*的仪表在*次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。
在正确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出
