基本描述

 　 TM-ZF总辐射表主要用来测量波长范围为0.3～3微米的太阳总辐射。如果感应面向下可测量反射辐射，也可用于测量入射到斜面上的太阳辐射，如加遮光带可测量散射辐射。该总辐射传感是太阳总辐射测量的表。

特点

※*合WMO世界气象组织规范（CIMO Guide）

※适用于各种恶劣环境

※可作为标准总辐射表使用

※无源*测量

※灵敏度高

※使用方便、免维护

基本原理

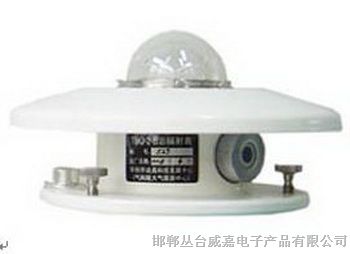

　TM-ZF总辐射表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。

　　感应元件是该表的*部分，它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。

　　双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。

　　输出辐射量(W/m2)＝测量输出电压信号值(μV)×灵敏度系数(μV/W•m-2)，每个传感器分别给出标定过的灵敏度系数。

典型应用

　TM-ZF总辐射表可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

技术指标

※光谱范围 300～3000nm

※灵 敏 度 7～14μV/W•m-2

※响应时间 ≤35秒（99%）

※内 阻 约350Ω

※年稳定度 ±2%

※余弦响应 ≤±5%（太阳高度角10°时）

※非 线 性 ±2%

※温度系数 ≤2%（-20～40℃）

※重 量 2.5kg

※输出信号 0～20mV

※输出范围 0～2000W/m2
