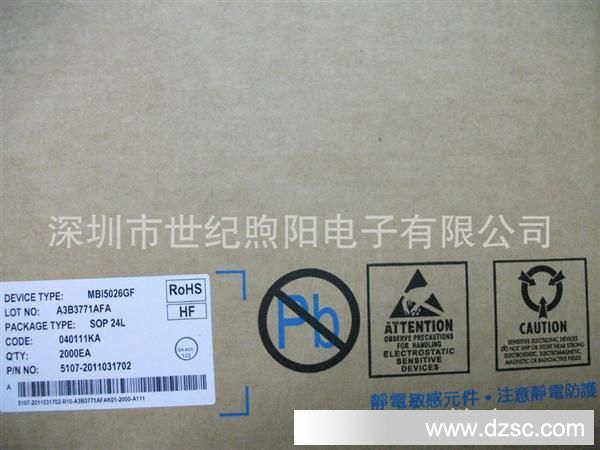

品牌;MBI                    型号：MBI5026GF

显示屏驱动IC



产品说明

MBI5026与MBI5016的脚位完全一致，然而在电气规格的表现上大幅提升，主要是应为MBI5026采用PrecisionDrive技术以改进电气特性。

MBI5026是利用硅半导体技术，专为LED显示面版设计的驱动IC，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。MBI5026的16个电流源，可以在每个输出级提供5-90mA定电流量以驱动LED。

在应用MBI5026系统设计于LED面版系统设计之时，mBI5026可以提供系统设计人员极大的弹性与几家的组件效能。MBI5026的使用者可以经由选用不通阻值的外界电阻器来调整mBI5026各输出级的电流大小，借此机制，使用者可以轻松的控制LED发光亮度。

MBI5026的设计保证其输出级可耐压17伏特以上，因此可以在每个输出端串接多个LED，此外MBI5026亦提供25MHz的高时钟频率以满足系统对大量数据传输上的需求。

16个等电流输出通道

等电流输出值不受输出端负载电压影响

极为的电流输出值

  通道间差异值：<±3%

  芯片间差异值：<±6%

利用一个外接电阻，可以调整电流输出值

等电流输出范围值;5-90mA

快熟的输出电流响应。值：200ns

16位LED恒流驱动器MBI5026GF

高达25MHz时钟频率

具Schmitt trigger 输入装置

操作电压：5伏特
