应用
该电缆专为矿用电机车和其他采集卷轴式移动设备设计，适用于需承受不断弯曲和卷绕的场合。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

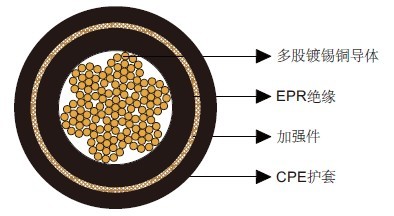

结构
导体： 多股镀锡退火铜导体。
绝缘： 乙丙橡胶（EPR）。
加强件： 聚酯纤维编织层，包覆于绝缘与护套之间以增强机械强度。
护套： 黑色重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
-
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
-
机械和热性能
弯曲半径：6×OD
导体工作温度：+90℃
-
尺寸和重量
|
结构
|
股数
|
标称绝缘厚度
|
标称护套厚度
|
标称外径
|
标称重量
|
电流
|
|
芯数×AWG/kcmil
|
|
inch
|
mm
|
inch
|
mm
|
inch
|
mm
|
lbs/kft
|
kg/km
|
A
|
|
1×8
|
133
|
0.060
|
1.5
|
0.060
|
1.5
|
0.44
|
11.2
|
150
|
223
|
83
|
|
1×6
|
168
|
0.060
|
1.5
|
0.080
|
2.0
|
0.51
|
13.0
|
205
|
305
|
109
|
|
1×4
|
259
|
0.060
|
1.5
|
0.080
|
2.0
|
0.57
|
14.5
|
280
|
417
|
145
|
|
1×3
|
329
|
0.060
|
1.5
|
0.095
|
2.4
|
0.63
|
16.0
|
350
|
521
|
167
|
|
1×2
|
259
|
0.060
|
1.5
|
0.095
|
2.4
|
0.66
|
16.8
|
370
|
550
|
192
|
|
1×1
|
329
|
0.080
|
2.0
|
0.110
|
2.8
|
0.74
|
18.8
|
500
|
744
|
223
|
|
1×1/0
|
259
|
0.080
|
2.0
|
0.110
|
2.8
|
0.77
|
19.6
|
550
|
818
|
258
|
|
1×2/0
|
329
|
0.080
|
2.0
|
0.110
|
2.8
|
0.82
|
20.1
|
660
|
982
|
298
|
|
1×3/0
|
427
|
0.080
|
2.0
|
0.125
|
3.2
|
0.87
|
22.1
|
830
|
1235
|
345
|
|
1×4/0
|
532
|
0.080
|
2.0
|
0.125
|
3.2
|
0.93
|
23.6
|
950
|
1413
|
400
|
|
1×250
|
608
|
0.095
|
2.4
|
0.140
|
3.6
|
1.03
|
26.2
|
1240
|
1845
|
445
|
|
1×300
|
741
|
0.095
|
2.4
|
0.140
|
3.6
|
1.09
|
27.7
|
1400
|
2083
|
500
|
|
1×350
|
855
|
0.095
|
2.4
|
0.155
|
3.9
|
1.15
|
29.2
|
1480
|
2202
|
552
|
|
1×500
|
1221
|
0.095
|
2.4
|
0.155
|
3.9
|
1.31
|
33.3
|
2140
|
3184
|
695
|
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
|
