【产品性能】

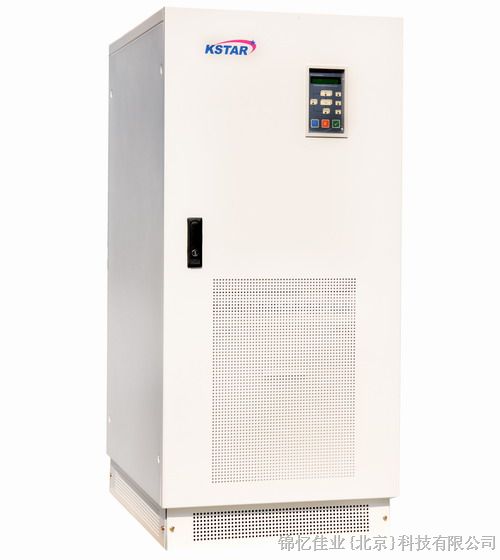

针对中国电网环境和网络系统对电源的高可靠度的要求,克服中大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题,科士达公司在GP800系列UPS的基础上精心研制开发出Master系列三进单出工频在线式智能型UPS。该系统采用在线式双变换拓扑架构设计,完全消除了电网的各种干扰, AC/DC变换器采用带PFC功因较正的三相全控式全桥整流电路,使输入功率因素高达95%以上,极大地降低了用电设备对市电电网的谐波污染,同时完全解决了系统集中供电所存在的问题;DC/AC变换器采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使UPS的输出为一稳频稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源;同时系统采用锁相同步技术和双电子静态输出开关,保证UPS在进行旁路供电和逆变器供电切换操作时对后级负载无任何扰动;并具有带载能力强,负载兼容性好、市电输入电压、频率范围宽、优异的发电机兼容匹配性、输出无切换时间等特点,极大地满足各种应用环境的需求;同时,极小的零地电压差,满足精密仪器设备的供电需求;完善的保护体系,提升了系统运行的稳定性、可靠性;智能化电池管理技术,极大地延长电池的使用寿命;亲善的LCD界面设计,使人机沟通零距离;UPS与PC之间通过RS232通讯口达到了解UPS的工作历史、参数监控、自动开关机、无人值守及远程网络监控的功能(透过SNMP-Adapter),可适应先进的网络系统使用;在网络系统的运行中,稳定高于一切的理念,Master系列UPS无疑是你的选择。
★ 功率范围:4KVA-30KV
★ 工作方式:三进单出工频智能在线式
★ 应用范围:工作站、网络服务器、中大型计算机机房
特性
★ 系统采用在线式双变换拓朴架构设计。首先,AC/DC变换器采用先进的PFC三相全控式全桥整流电路,使输入功率因素高达95%以上,极大地降低了用电设备对市电电网的谐波污染,同时完全解决了系统集中供电所造成的供电电网相电压不平衡、零线电流增大、电网谐波污染、供电变压器、传输干线发热等问题;其次,DC/AC逆变器采用SPWM脉宽调制技术、大功率IGBT模块及其先进的平衡驱动技术以及输出隔离变压器的真空灌装技术,不仅改善了输出电压的波形、抑制逆变器输出电压中的谐波分量,而且改善了负载浪涌期间输出电压的瞬态响应特性、限制负载短路时输出浪涌电流的上升率,使UPS的输出为一稳频稳压、滤除杂讯、低失真度、不受电网波动干扰的纯净正弦波电源,这样、原来存在于市电电网上的电压波动、频率漂移、波型崎变、噪音干扰、闪电雷击等一系列电源干扰问题随着市电电源被整流、滤波成直流电源而被全部解决,使UPS对用户设备提供更为全面、完美的保护。
★ 系统采用先进的锁相同步技术和双路电子静态输出开关,保证UPS在进行旁路供电和逆变器供电的双向切换操作时对后级负载均无任何扰动,并且当UPS发生故障时,可无间断地转到旁路继续向负载供电,并提供声光报警。
★ 当市电发生异常(包括市电断电;市电电压过高、过低;市电频率超标)或市电恢复正常时,UPS的输出均无切换时间。
★ 输出端极低的零地电压差,可满足高精密仪器设备的供电需求。
★ 具有宽广的交流输入电压范围,从而降低电池的使用频度,极大地延长电池的使用寿命。
★ 具有宽广的输入频率范围,保证接入各种燃油发电机均可稳定工作。
★ 完善的电池管理技术,UPS一旦接入市电即对电池进行充电,并根据负载的容量自动调整电池放电的终止电压,有效地延长了电池的使用寿命。
★ 采用先进的恒流恒压自动转换充电技术,限度活化电池,节省充电时间,从而延长电池的使用寿命。
★ 可并联的自主均流型充电器,均流不平衡度≤3%,限度满足系统的长时间配置要求。
★ 完善的保护功能,具有交流输入过、欠压保护;输出过、欠压保护;输出过载、短路保护;逆变器过温保护、电池欠压预警、保护功能、电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。
★ 冷启动功能,在无市电的状态下,可直接用电池组启动UPS,满足用户的应急需求。并具备超强的冷启动能力,可在满载的情况下进行冷启动操作。
★ 在市电正常时,无需电池即可启动UPS,既满足用户的应急需求,也可在限度内修复损坏的电池。
★ 具备无人值守功能,当UPS在市电断电或者市电欠压或超高压而启用电池模式供电时,终因电池欠压而自动保护关机。当市电恢复后,UPS即自启动向负载供电,满足无人值守的需要。
★ 带载能力强,负载兼容性好,可以适用各种不同类型的负载,满足各种应用场合的需求。
★ 整机采用先进的抗电磁干扰技术,符合国际标准,具有很好的电磁兼容性,不会对负载设备造成电磁干扰。
★ 亲善的LCD界面设计,使人机沟通零距离。
★ 透过RS232接口,配合UPS智能监控软体可与电脑进行通讯,UPS的各种参数一目了然地显示在通讯界面上,通过设置,电脑可对UPS进行多种功能的直接控制。
★ 通过外置SNMP适配器,UPS具有直接上网功能,提供即时的UPS资料和电源讯息,通过各种网络管理平台进行通讯、管理,使UPS即刻成为网络中的一员。
【技术参数】
型 号
|
M6
|
M10
|
M15
|
M20
|
M25
|
M30
|
容 量
|
6KVA
|
10KVA
|
15KVA
|
20KVA
|
25KVA
|
30KVA
|
输入
|
电压范围
|
380V±20%三相输入
|
频率范围
|
50Hz±5%
|
相数
|
三相四线制
|
电流
|
10A
|
16A
|
24A
|
32A
|
40A
|
56A
|
输出
|
电压
|
220V
|
频率
|
50(60 )Hz
|
电压稳定度
|
±1%
|
频率稳定度
|
±0.5%
|
波形
|
正弦波
|
功率因素
|
0.8
|
失真度
|
≤2%(线性负载)
|
暂态电压
|
电压变化±4%内(100%)负载投入或切离
|
电池
|
直流电压
|
192V DC
|
240VDC
|
充电时间
|
8小时完成90%容量
|
整机效率
|
>85%
|
市电断电转换时间
|
零转换时间
|
面 板
|
LCD
|
显示:输入输出电压、频率、电池电压、输出功率(%)
|
LED
|
指示:电池低压、市电状态、逆变、异常,旁路
|
环境
|
温度
|
0~40℃
|
湿度
|
0~90%不凝结
|
噪音
|
<58dB(距箱体1米处)
|
外型
|
尺寸 (WxDxP)(mm)
|
305*585*864
|
452*730*1175
|
净重Kg (无电池)
|
80
|
120
|
240
|
280
|
330
|
360
|
通迅界面
|
软件功能
|
1.电源状态分析2.正常开关UPS系统3.监看UPS工作4.执行UPS自我诊断5.自动存档
|
保护情况
|
突波保护
|
符合IEEE527标准
|
杂讯保护
|
符合FCC.A标准
|
|
