一、 产品
晶闸管保护器是我公司在多年从事*氧化锌压敏电阻生产的基础上，专为大功率器件(晶闸管)设计的保护装置。
其产品型号有MYN2(支架型)、MYN3(密封支架型)、KPP(支架型、直插式A型、直插式B型)和KPP-D(导轨式)等。 二、 特点和用途
晶闸管在交直流系统中得到了广泛的应用，但晶闸管的过载能力较差，较短时间的过压和过流都会导致晶闸管损坏，因此在线路设计上*须给晶闸管配备过电压和过电流保护装置。
而传统上用（RC）电阻电容组成的限压、吸能装置都存在体积大，成本高，响应速度慢等缺陷，而*氧化锌压敏电阻器具有伏安特性曲线陡峭（如图1）能*地将过电压控制在设定范围；能承受500J/cm3以上的能量密度；30V/mm的低电位剃度。根据以上特性，以*氧化锌压敏电阻为*元件的晶闸管保护器*克服了RC保护的不足，并且二者的比较而言晶闸管保护器具有响应速度更快（ns级）自复能力强，功耗小（<0.3W）稳定*，造价低，体积小，无噪音，安装维护方便，使用寿命长等特点，近十年在各种整流和传动得到广泛应用。
图一、Ｉ特性曲线
三、 技术参数、外形及安装尺寸

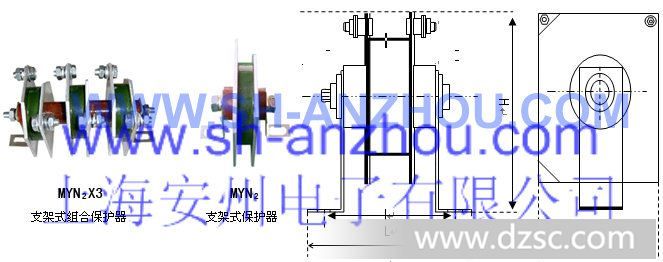

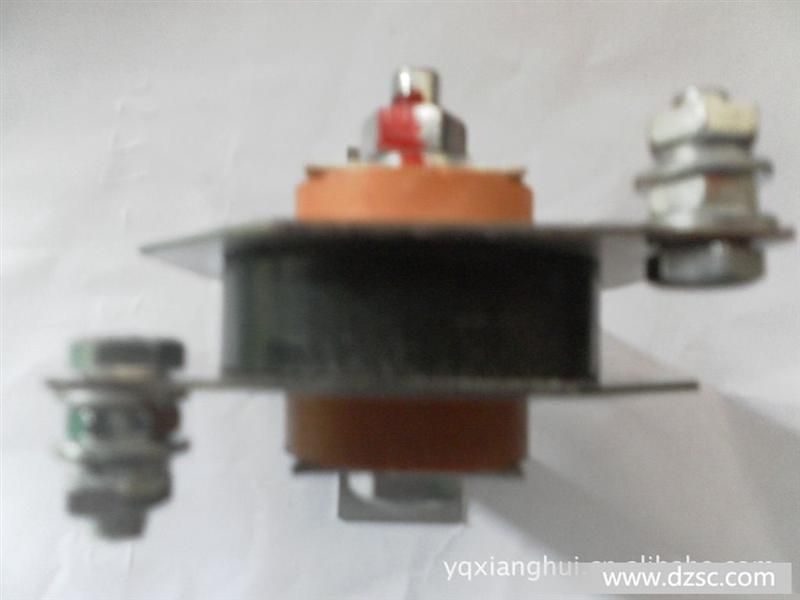

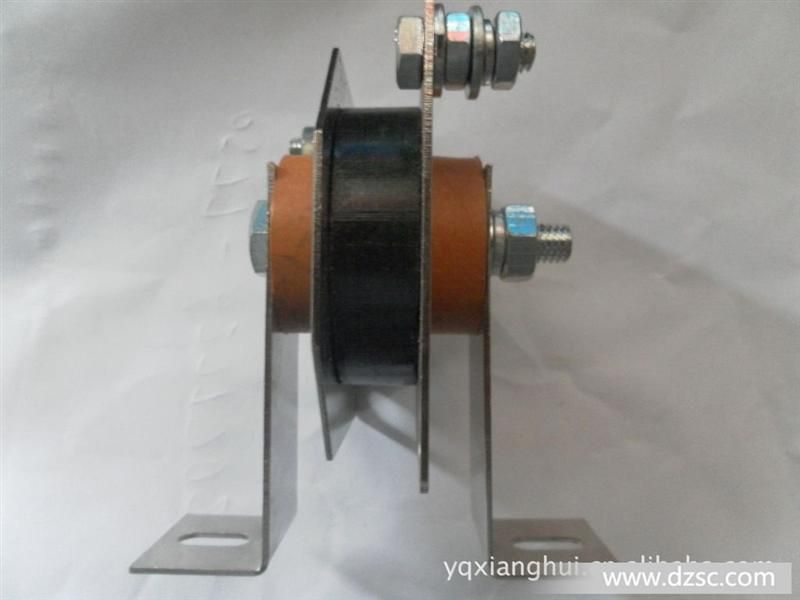

MYN2保护器
 型号 | 标称电压
(V) | 能容量
(KJ) | 泄漏电流
(μA) | 压比 | 外形及安装尺寸(mm) | L | W | H | l | MYN2-5KJ-470V | 470 | 5 | ≤50 | ≤1.5 | 78 | 70 | 105 | Φ5×58 | MYN2-10KJ-470V | 470 | 10 | ≤50 | ≤1.5 | 78 | 75 | 108 | Φ5×58 | MYN2-15KJ-470V | 470 | 15 | ≤50 | ≤1.5 | 88 | 90 | 120 | Φ8×65 | MYN2-20KJ-470V | 470 | 20 | ≤50 | ≤1.5 | 88 | 100 | 125 | Φ8×65 | MYN2-5KJ-680V | 680 | 5 | ≤50 | ≤1.5 | 80 | 70 | 105 | Φ5×60 | MYN2-10KJ-680V | 680 | 10 | ≤50 | ≤1.5 | 80 | 75 | 108 | Φ5×60 | MYN2-15KJ-680V | 680 | 15 | ≤50 | ≤1.5 | 90 | 90 | 120 | Φ8×67 | MYN2-20KJ-680V | 680 | 20 | ≤50 | ≤1.5 | 90 | 100 | 125 | Φ8×67 | MYN2-5KJ-470V×3 | 470 | 5 | ≤50 | ≤1.5 | 155 | 70 | 105 | Φ5×135 | MYN2-10KJ-470V×3 | 470 | 10 | ≤50 | ≤1.5 | 155 | 75 | 108 | Φ5×135 | MYN2-15KJ-470V×3 | 470 | 15 | ≤50 | ≤1.5 | 165 | 90 | 120 | Φ8×142 | MYN2-20KJ-470V×3 | 470 | 20 | ≤50 | ≤1.5 | 165 | 100 | 125 | Φ8×142 | MYN2-5KJ-680V×3 | 680 | 5 | ≤50 | ≤1.5 | 160 | 70 | 105 | Φ5×140 | MYN2-10KJ-680V×3 | 680 | 10 | ≤50 | ≤1.5 | 160 | 75 | 108 | Φ5×140 | MYN2-15KJ-680V×3 | 680 | 15 | ≤50 | ≤1.5 | 170 | 90 | 120 | Φ8×147 | MYN2-20KJ-680V×3 | 680 | 20 | ≤50 | ≤1.5 | 170 | 100 | 125 | Φ8×147 |
注:可按照客户要求制造
MYN3保护器  型号 | 标称电压
(V) | 能容量
(KJ) | 泄漏电流
(μA) | 压比 | 外形及安装尺寸(mm) | L | W | H | l | MYN3-10KJ-470V～680V | 470～680 | 8～10 | ≤50 | ≤1.5 | 95 | 75 | 108 | Φ5×76 | MYN3-20KJ-800V～1400V | 800～1400 | 15～20 | ≤50 | ≤1.5 | 110 | 75 | 108 | Φ5×90 | MYN3-30KJ-1400V～2100V | 1400～2100 | 25～30 | ≤50 | ≤1.5 | 125 | 75 | 108 | Φ5×105 | MYN3-40KJ-2100V～2700V | 2100～2700 | 35～40 | ≤50 | ≤1.5 | 135 | 75 | 108 | Φ5×115 | MYN3-20KJ-470V～680V | 470～680 | 15～20 | ≤50 | ≤1.5 | 105 | 110 | 130 | Φ8×82 | MYN3-40KJ-470V～1400V | 470～1400 | 30～40 | ≤50 | ≤1.5 | 120 | 110 | 130 | Φ8×98 | MYN3-80KJ-470V～2500V | 470～2500 | 45～80 | ≤50 | ≤1.5 | 140 | 110 | 130 | Φ8×118 |
注:可按照客户要求制造。

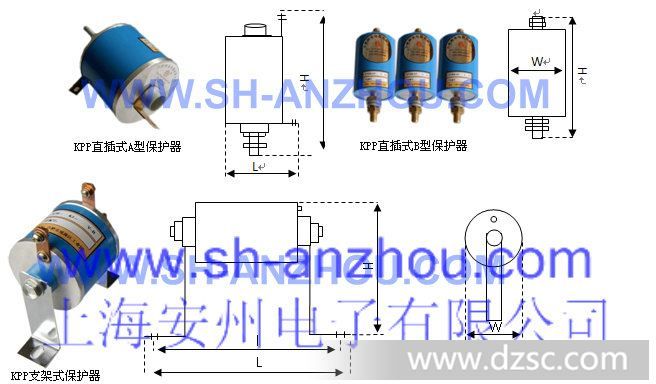

KPP保护器
标称电压
(V) | 能容量
(KJ) | 泄露电流
(μA) | 压比 | 外形及安装尺寸mm | 直插式A型 | 直插式B型 | 支架式 | L | H | l | W | H | l | L | W | H | l | 300 ～1000 | 5～20 | ≤50 | ≤1.5 | 95 | 160 | Φ8 | 65 | 125 | 12 | 100 | 66 | 106 | 80×Φ6 | 1000～3000 | 25～30 | ≤50 | ≤1.5 | 95 | 170 | Φ8 | 65 | 140 | 12 | 110 | 66 | 106 | 90×Φ6 | 2000～3500 | 35～50 | ≤50 | ≤1.5 | 95 | 200 | Φ8 | 65 | 150 | 12 | 130 | 66 | 106 | 110×Φ6 | 300～1000 | 25～30 | ≤50 | ≤1.5 | 100 | 160 | Φ8 | 65 | 145 | 12 | 100 | 78 | 110 | 80×Φ6 | 1800～3000 | 35～40 | ≤50 | ≤1.5 | 100 | 170 | Φ8 | 65 | 155 | 12 | 110 | 78 | 110 | 90×Φ6 | 3000～4000 | 45～60 | ≤50 | ≤1.5 | 100 | 200 | Φ8 | 65 | 170 | 12 | 130 | 78 | 110 | 110×Φ6 |

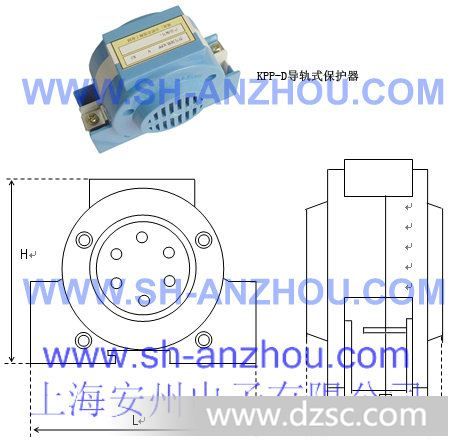

注:可按照客户要求制造。 KPP-D保护器
 型号 | 标称电压
(V) | 能容量
(KJ) | 泄漏电流
(μA) | 压比 | 外形及安装尺寸(mm) | L | W | H | 导轨槽 | KPP-D | 500～1000 | 5～15 | ≤50 | ≤1.5 | 142 | 55 | 113 | 35×2 | KPP-D | 1500～2500 | 10～40 | ≤50 | ≤1.5 | 142 | 73 | 113 | 35×2 | KPP-D | 1500～3500 | 35～60 | ≤50 | ≤1.5 | 142 | 92 | 113 | 35×2 |
注:可按照客户要求制造。 四、选型
1、 标称电压：晶闸管保护器的标称电压，指通过10mA直流电流时产品两端的直流电压，其计算公式为：
式中：
Ux — 变压器次级额定线电压（交流*值）
△U — 电网的波动系数
75% — 压敏电阻的荷电率
实际运行中，产品的*荷电率低于75%，实测压敏电压应满足标称值的&plu*n;5%误差。
2、 保护器的泄露电流；指在75% U10mA的电压*经保护器的直流电流。
3、 残压比：晶闸管的压比为C1、C2。

式中：
U100A是通过100A时所对应的电压，U10mA为标称电压，U60A为通过60A时所对应的电压。C1、C2 越小保护性能越好，用户可根据晶闸管参数及线路要求确定残压比的大小。

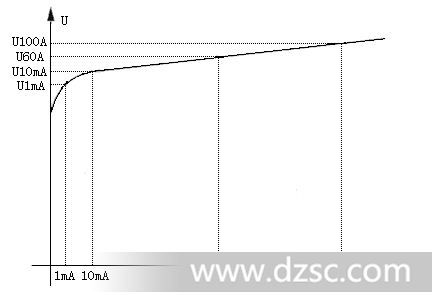

残压比如图所示：
 4、能量容量：
晶闸管保护器的能量容量，交流则一般按下式计算：
W=3（Wf Wy）
式中：
W——保护器的能量容量 Wy——变压器空载拉闸时初级绕组的储能
Wf——直流侧关断时变压器次级绕组的储能
直流侧晶闸管保护器的能量容量计算：
式中：
Im——电机电枢允许的*大电流，可选2.5倍额定电流
L——直流电机电枢电感
为便于用户选择晶闸管保护器的能量容量之大小，特列下表以资参考： 变压器容量（KVA） | 400以下 | 800-1100 | 1200-2000 | 2100-2500 | 2500-4000 | 4000以上 | 保护器能容能量
（KJ） | 5 | 10 | 15 | 20 | 25 | 35 |
保护器能量容量与通流容量对应关系表： 保护器能容能量
（KJ） | 5-10 | 5-20 | 25-35 | 8/20us雷电波(KA) | 40 | 60 | 80 | 2ms方波(A) | 400 | 600 | 800 |
5、快速熔断器RD的选择
保护器的失效状态是以短路为特征，需加RD快速熔断器做短路保护。RD的选择一般是参照下式计算：
式中：
IK——晶闸管实际工作电流*值。
IKR——RD熔体的额定电流。
IT——晶闸管的额定电流。

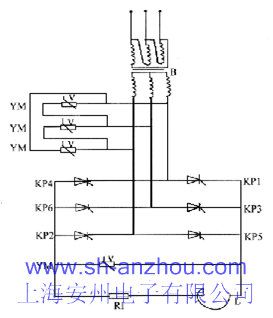

五、典型接线方式
六、 使用条件
本产品正常使用的环境条件如下所述：
1、 适用于户内外
2、 环境温度：-25～ 40℃
3、 海拔高度：2000米以下
4、 相对湿度： 45&plu*n; 2℃≤95%
5、 机械震动：10g,50&plu*n;Hz
6、 碰撞：10g,1000&plu*n; 10次
7、 恒定湿热：满足GB2423.3-81二级实验条件；
盐雾：满足GB1093.2-90实验条件；
霉菌：满足GB2423.16-90实验*方法，达1级标准。 七、 质量* 1. 产品出厂前由厂质量检验中心检验员与需方代表按“技术协议书”的条款检测验收。
2. 用户按规定使用环境条件和技术条件正常使用，若出现产品损坏，供方负责免费更换。
3. 用户如有技术问题或质量问题，请即使反馈信息，以利及时解决。 八、 注意事项
1. 本产品不可随意拆卸。
2. 本产品有竖直和水平两种安装方式，用户可自行决定，其电气性能不受安装方式的影响。
3. 本产品的紧固螺母不可随意拧动。 |
