A：结构示意图

结构说明：每个像素点采用DIP346 1R1G1B的LAMP发光管

B： *分析

分析项目

*分析内容

配色分析

为使配色**佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B=3:6:1

灯管颜色

指 标（参考、具体与所选灯有关）

 封装角度

亮   度

厂  家

R(红)

波长：625~630nm之间连续5nm

1500-2300mcd

晶元

G(绿)

波长：525~530nm之间连续5nm

   士蓝

B(蓝)

波长：470~475nm之间连续5nm

   士蓝

名   称

技术参数

1、像素管

基色：红色 绿色 蓝色     像素构成：DIP346 1R1G1B的LAMP发光管

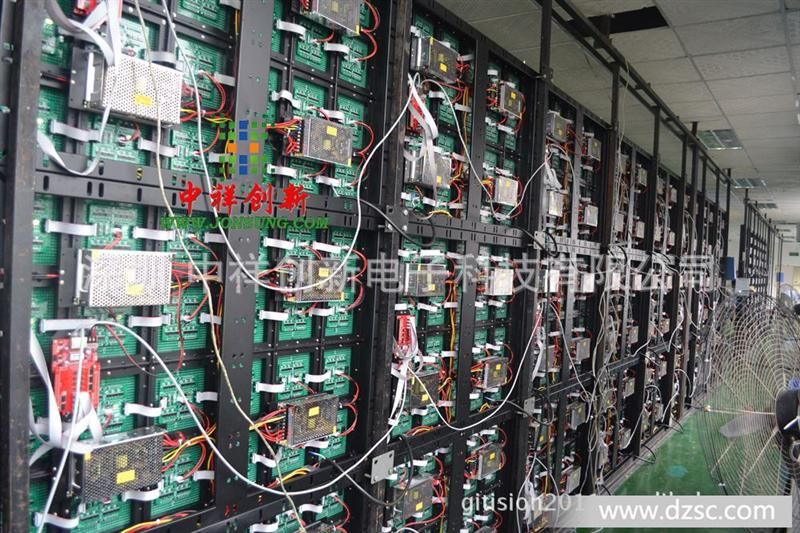

2、标准箱体

信号传输方向：横向

像素间距：12mm

箱体尺寸：768mm x 768mm x100mm

箱体分辨率：64点x 64点

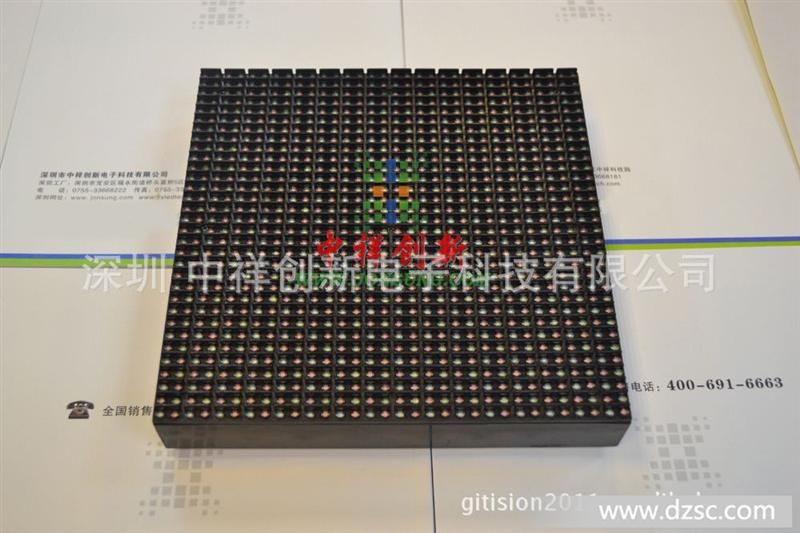

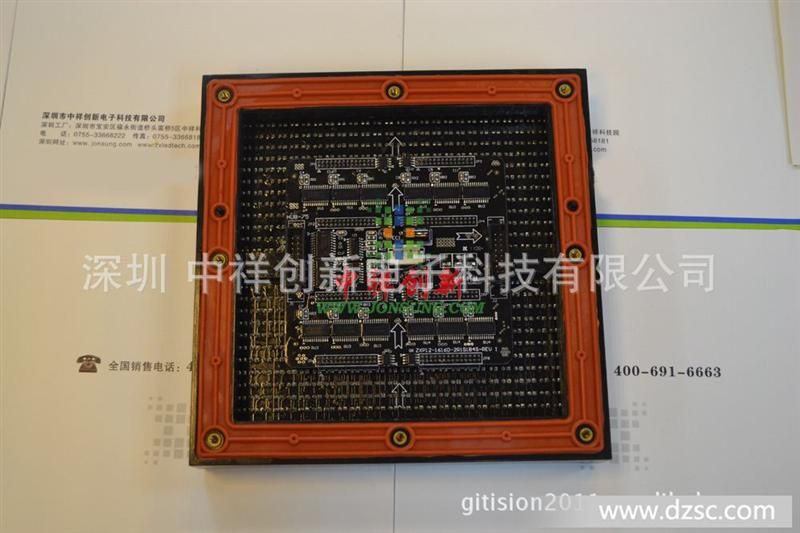

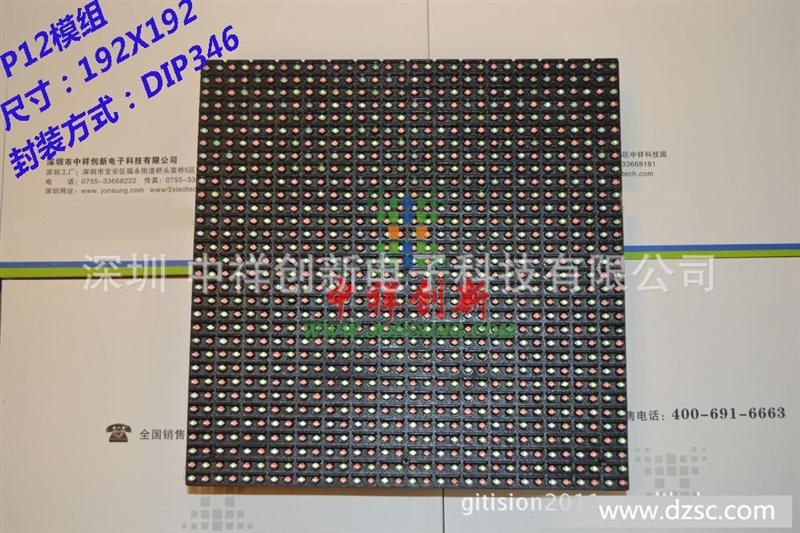

3、模    组

模组尺寸：192（宽）x 192（高）

模组分辨率：16点 x 16点

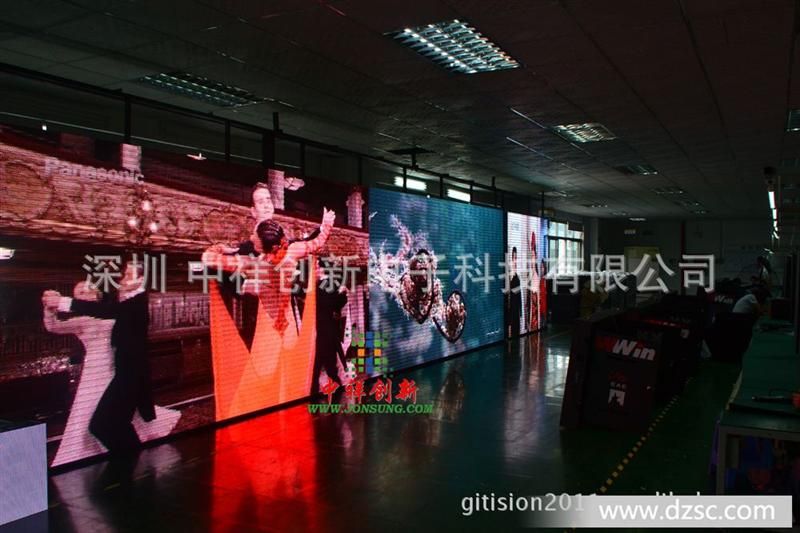

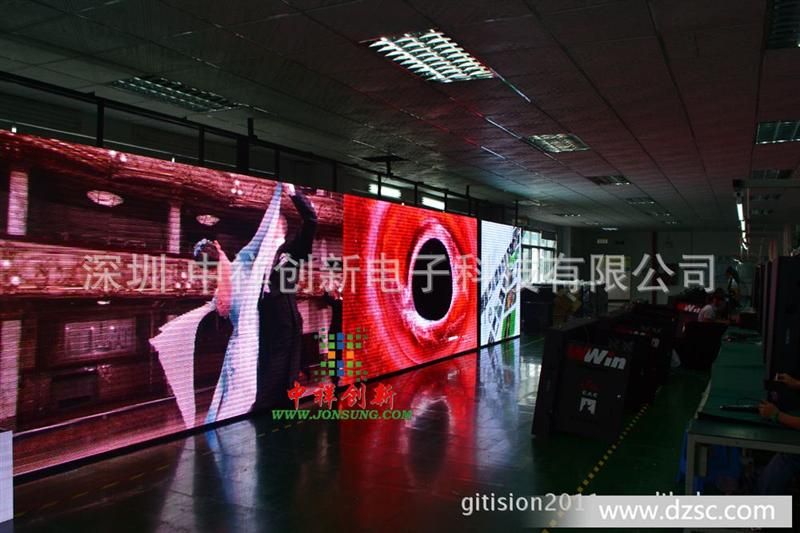

4、屏体基本参数

水平像素间距：12mm    垂直像素间距：12mm

像素密度：6944点/ m2

静态:亮度：≥7000cd/ m2

屏体尺寸：5.376m x 3.072m =16.52m2

含包边尺寸：

屏体视角：水平≥110°；垂直≥55°

重量：40kg/ m2

工作电压： AC220V&plu*n;10％ 50HZ Or AC110V&plu*n;10％ 60HZ

平均功耗：400W/m2

*大功耗：1000W/m2

5、系统控制

系统品牌：*星雨或中庆

控制主机：联想台式主机DELL

操作系统：WINDOWS XP

控制方式：与电脑同步

数据导入接口：RJ45、U*2.0

显示输出接口：DVI、RL声道

其它输入源：*、S-VIDEO

6、主要技术参数

1）驱动方式：静态实像素  恒流驱动

2）刷新频率：≥480Hz   换帧频率： ≥60Hz

3）灰度：14bit   颜色：871亿色

4）亮度调节方式：软件100级可调

5）寿命：10万小时

6）参考观看距离：15米～500米

7）显示模式：1024×768 60HZ

8）*护等级：正面IP65

9）散热方式：自然风冷

10）工作环境：温度=-20℃~ 55℃ ；湿度=10%~95%

7、管理软件

LED管理工具
