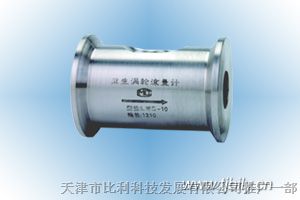

执行标准

涡轮流量传感器（JB/T9246-1999）

仪表口径（mm）

4、6、10、15、20、25、32、40 、50

精度等级

 ±1%R、±0.5%R、±0.2%R（需特制）

量程比

 1:10；1:15；1:20 （需特制）

仪表材质

 316（L）不锈钢

使用条件

介质温度：-20～+120℃          环境温度：-20℃~+60℃

相对湿度：5%~90%              大气压力：86KPa~106KPa

输出信号功能

脉冲信号、4 ~ 20mADC电流信号

通讯输出功能

RS485通讯、HART协议等

工作电源

A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲数出、RS485等

B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。

信号线接口

 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5

防爆等级

ExdIICT4或ExdIIBT6

防护等级

 IP65或更高（可订制）

仪表口径 （mm）

正常流量范围（m3/h）

扩展流量范围（m3/h）

常规耐受压力 （MPa）

DN 4

0.04～0.25

0.04～0.4

1.0

DN 6

0.1～0.6

0.06～0.6

1.0

DN 10

0.2～1.2

0.15～1.5

1.0

DN 15

0.6～6

0.4～8

1.0

DN 20

0.8～8

0.45～9

1.0

DN 25

1～10

0.5～10

1.0

DN 32

1.5～15

0.8～15

1.0

DN 40

2～20

1～20

1.0

DN 50

4～40

2～40

1.0

型号

说明

LWS─

□

/□

/□

/□

/□

公称通径

4

 4mm

6

 6mm

10

 10mm

15

 15mm

20

 20mm

25

 25mm

32

 32mm

40

 40mm

50

 50mm

类型

N

 传感器型：+12V或24V供电，输出三线制脉冲信号

A

 变送器型：+24V供电，输出二线制4～20mA

B

 智能型：锂电池供电，现场显示无信号输出

C

 智能型：+24V供电，现场显示并输出二线制4～20mA

C1

 智能型：+24V供电，现场显示并带有RS485通讯协议

C2

 智能型：+24V供电，现场显示并带有HART通讯协议

精度等级

05

 0.5级

10

 1.0级

02

 0.2级（协商订货）

涡轮类型

W

 扩展测量范围

S

 标准测量范围

防爆

N

 非防爆型

E

 防爆型，ExdⅡCT4或ExdⅡBT6
