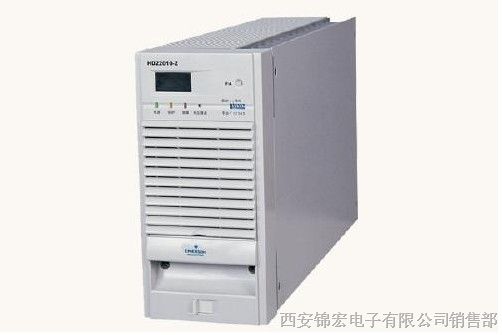

5.HD22010-2充电模块

HD22010-2充电模块的主要功能是实现 AC/DC 变换。充电模块可以在自动（监控模块控制）和手动（人为控制）两种工作方式下
工作。充电模块有四种型号，以适应用户的不同需要，。
充电模块型号及输出
充电模块  输出
HD22010-2  输出220V/10A

HD22010-2充电模块输入特性表
输入电压 323V～475V（三相三线制）
输入电流
HD22010-2≤8A       HD11020-2≤8A       HD11010-2≤4A
交流输入频率 50Hz±10％
功率因数  ≥0.92
效率  ≥94％

HD22010-2充电模块输出特性表
输出电压范围 198～286V（220V系列） 99～143V（110V系列）
输出电流
HD22010-2：额定输出10A
*大输出为额定值的105％～110％
电压上升时间 3～8 秒  软启动时间
输出恒流范围 10％～100％
稳流精度  ≤±1％
负载电压纹波系数  ≤0.03％  ≤0.05％

稳压精度  ≤±0.5％
温度系数（1/℃）  ≤0.2‰

HD22010-2充电模块保护特性表
项目  指标  备注
输出短路回缩  回缩电流≤40％额定电流，可恢复
输出过压保护 220V系列：291±4Vdc 110V系列：145±2Vdc  可由监控模块设置
输出欠压告警 220V系列：194±4Vdc 110V系列：97±2Vdc
输入过压保护点 480±5Vac，可恢复，回差5～15V
输入欠压保护点 318±5Vac，可恢复，回差10～20V
缺相保护  可恢复
过温保护  过温保护点：85℃，降温后恢复  精度：±5℃
充电模块监控功能说明
1  遥信
将模块的保护信号（交流过、欠压，缺相，输出过、欠压，模块过温等信号）和故障信
号传递给监控单元
2  遥测  测量充电模块的输出电压、电流，送模块表头显示并上报监控单元
3  遥控  根据监控单元的命令，控制充电模块的开/关机，均/浮充转换
根据监控单元的命令，调节模块的输出电压
4  遥调
根据监控单元的命令，在10％～100％范围内调节充电模块的输出电流限流点
同时具备手动控制，可以屏蔽监控单元的控制
5  显示  LED表头显示模块的输出电流、电压
