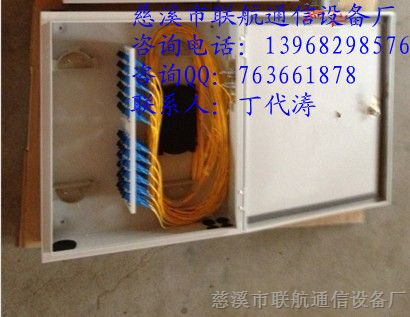

GPX99H-B24a、B36a室外型光纤配线箱

一：产品应用:

GPX99H-B24a、B36a光纤配线箱是室外型熔接、配线功能分开的光纤配线箱，适用于电信网中光缆终端小容量、且需分光的光分支点。光分配箱具有光缆的配线和熔接功能，可以实现光缆纤芯的灵活调线及存储以及光分路器的分纤接续，可放置1×16和1×32的分路器，配线、入户光缆均成端。

二：产品特点：

• 室外型钣金属箱体,表面喷塑，挂墙或挂杆安装，
• 配线采用*滑动适配器技术，方便维护操作

• 结构设计新异，熔接和配线分层管理，解决了熔接盘和光分路器出来尾纤的盘储布置问题；

• 结构设计紧凑、空间利用率高，较之前相同容量配置功能的产品有体积小和成本低的优势；
• 预留光分路器安装位置；

• 箱体*护等级满足IP65要求；

• 可通用于SC/FC适配器成端；

• 可选配皮线光缆固定座，满足皮线光缆在箱体内的应用要求。

三：技术规格

1.1    物理参数：见表；

1.2 环境参数：

工作温度： -5℃～+40℃

相对湿度： ≤85%（+30℃）

大气压力： 70KPa～106Kpa

1.3   主要技术指标：

*损耗：UPC≤0.2 dB；APC≤0.3 dB

回波损耗：UPC≥50dB； APC≥60dB。

插拔耐久性寿命：＞1000次。

1.4 *雷技术指标：

配线箱高压*护装置与箱体*缘，*缘电阻不小于1000MΩ/500V（直流电）IR≥1000MΩ/500V。

配线箱高压*护装置与箱体之间耐电压不小于3000V（直流电）/min不击穿，无飞弧；U≥3000V。

1.5 执行标准：

本产品执行标准YD/T 778   光纤配线架

四：产品规格：

序号	名称	型号	结构尺寸HxWxD(mm)		物料编码		满配容量配置				备注
1、箱体	光纤配线箱	GPX99H-B24a	350x250x100				24芯				·室内型，挂墙安装           ·钣金箱体，表面喷塑          ·熔接、配线分开             ·预留光分路器安装位置    ·采用滑动适配器
	光纤配线箱	GPX99H-B36a	450x250x100						36芯
2、配置	熔接模块	FRS12h	13x160x100				2		3
	*裸纤保护套管	DLB-3	5.3x3.3x0.9(厚)		99		根据定单要求配置
	非*裸纤保护套管	SLB-3	6.4x3.9x0.7(厚)		99
	光分路器	使用PLC-MIN型尾纤长度为1.0m
	光无源系列	适配器*使用SC（无法兰）、FC-SK2可选
	皮线光缆固定座	FGD-1	20x82.5x12	96							24芯满配数量2个     36芯满配数量3个
	光缆固定组件	ODF-FJ-1	31x59x75	98							默认配置1套         满配数量2套
3、随机附件	·说明书  1份；
	·膨胀螺钉组件 M8X60（挂墙安装）  4个；
	·光缆固定套PG16  4个；
	·喉扣Φ10--Φ16  4个；
注：下单时需注明采用SC或FC适配器。
