0.5W电阻|采样电阻符合ROHS法规限值低阻抗值（可低至0.5m ohm）精密容差（标准±5%,±1%,也可提供±0.5%）耐高温使用环境（可达到+275℃）低温度系数（可低至15ppm/℃以下）低感值（0.5-5nH）热电耦效应 EMF （可低至1uV/℃）耐高电流使用（大於125A）高功率密度多种外观尺寸（2512/2010/1206/0805 ）

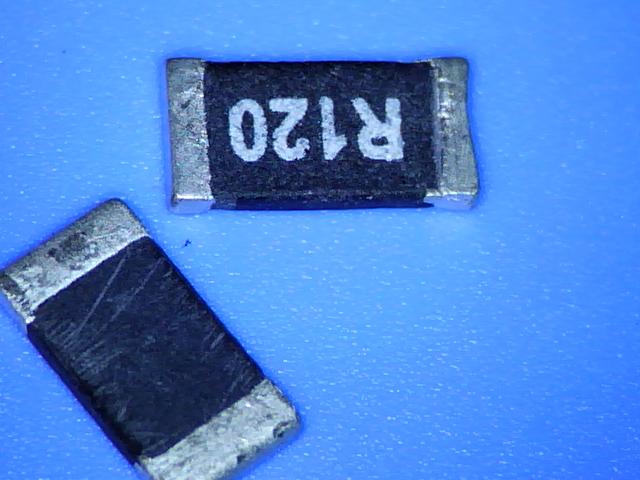

　　采样电阻介绍：

　　符合ROHS法规限值
　　低阻抗值（可低至0.5m ohm）
　　精密容差（标准±5%,±1%,也可提供±0.5%）
　　耐高温使用环境（可达到+275℃）
　　低温度系数（可低至15ppm/℃以下）
　　低感值（0.5-5nH）
　　热电耦效应 EMF （可低至1uV/℃）
　　耐高电流使用（大於125A）
　　高功率密度
　　多种外观尺寸（2512/2010/1206/0805 ）

　　采样电阻的选取：

　　采样电阻的选取是根据伺服驱动器的功率范围，选择合适的阻值。采样电阻较大，可使用HCPL-7840 的整个输入范围，从而提高采样电路的准确性，但是过大的阻值也会带来问题：一方面可采集的电流范围太小，不能发挥出功率器件的最大输出能力；另一方面较大的阻值会使采样电阻上功率损耗比较大，带来严重的发热问题，从而影响电阻的精度和温升系数的非线性，甚至烧毁采样电阻；反之，采样电阻较小，虽然可以提高采样电路的采样能力，采集到较大的电机电流，但过小的采样电阻会使得采样电阻上输出电压减小，从而使得误差偏移量和干扰噪声在信号幅度中所占比重过大，降低采样精度。
　　采样电阻的计算一般是用推荐的输入电压除以正常工作情况下流经采样电阻的峰值电流，然后再乘以一个0.8~0.9 的裕量系数。为提高采样电路的快速性和灵敏性，要求采样电阻具有较小的电感值。较小的温度系数，可避免电阻发热影响采样精度；为提高采样电阻的精度及分散功率损耗减少发热，可考虑把几个精密采样电阻并联或串联以抵消阻值的正负误差来提高精度。
