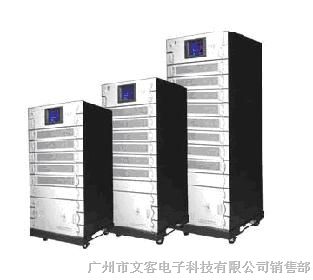

在线式UPS520mm*440mm*88mm
山顿
企业名：广州市文客电子科技有限公司销售部
类型：代理商
电话： 020-29179983
手机：13710599538
联系人：廖瑞福
QQ：
邮箱：lrfups@126.com
地址：广东广州广州市天河区黄埔大道西413号3楼3039室
∟ 逆变(UPS)电源(83)
|
技术参数 |
一般数据 |
|
|
市电输入 |
输入方式 |
三相四线+G |
|
输入电压 |
380V（-45%-+30%） |
|
|
输入频率范围 |
45Hz-65Hz |
|
|
输入频率跟踪范围 |
50Hz±10% |
|
|
缓启动（sec.） |
60secs |
|
|
输入总谐波失真THDI(%) |
≤3% |
|
|
输入功率因数 |
≥0.999 |
|
|
旁路输入范围 |
输入电压 |
-45%-+30% |
|
输入频率范围 |
50Hz±10% |
|
|
直流输入 |
额定输入电源 |
±384V DC |
|
输入范围 |
±334V－±442V DC |
|
|
充电特性 |
充电器输出纹波 |
≤100mv |
|
充电限流 |
有 |
|
|
充电时间 |
10小时（2小时后背电池容量） |
|
|
充电电压稳定度 |
±1% |
|
|
交流输出 |
UPS功率因数 |
0.8 |
|
输出电压 |
380/220V AC |
|
|
输出频率 |
50Hz±0.1Hz（市电异常或频率*） |
|
|
频率同步范围 |
50Hz±0.07% |
|
|
输出电压稳定度 |
380/220±1%(静态） |
|
|
380/220±1.5%（负载0-100%变化） |
||
|
输出电压恢复时间 |
20ms（负载0-100%变化） |
|
|
过载能力 |
110%（60mins） |
|
|
125%（15mins） |
||
|
150%（60secs） |
||
|
1000%（1sec，1cycle） |
||
|
转换时间 |
0ms（b**-inv/inv-b**） |
|
|
峰值因数 |
≥3 |
|
|
总谐波失真THDI(%) |
≤1%(线性负载） |
|
|
≤3%（*合EN50091-1的非线性负载） |
||
|
整机效率 |
≥96%（AC-AC)(100%带载） |
|
|
≥90%（AC-AC)(30%带载） |
||
|
工作环境 |
储存环境温度 |
-25℃―60℃ |
|
运行环境温度 |
-5℃―40℃ |
|
|
允许的海拔 |
≤1500米 |
|
|
允许的空气湿度 |
≤95%不结露 |
|
|
*护等级 |
IP30 |
|
|
冷却方式 |
风冷 |
|
|
*合的安规 |
EN60950 |
|
|
电磁兼容特性 |
EN50091-2 CLASS B |
|
|
噪音 |
≤50db |
|
|
集成配电系统 |
交流断路器 |
选配 |
|
熔断式直流隔离开关 |
选配 |
|
|
*雷器 |
选配 |
|
|
PDU单元 |
选配 |
|
|
其他 |
机柜尺寸 |
2000*800*600 |
|
通讯方式 |
RS232、RS422、RS485、TCP/IP |
|
|
SNMP |
标配 |
|
|
结构 |
模块式并联系统，可在线更换 |
|
|
显示 |
LCD/LED |
|
|
紧急关机 |
选配 |
|
|
模块型号 |
DX120M10 |
DX240M15 |
DX280M20 |
|
模块容量 |
10KVA |
15KVA |
20KVA |
|
直流输出 |
±384V DC |
||
|
输入输出方式 |
三进三出或三进单出 |
||
|
模块尺寸 |
520mm*440mm*88mm |
||
|
重量 |
15KG |
17KG |
18KG |
|
输入功率因数 |
0.999 |
||
|
过载能力 |
*合系统过载要求 |
||
|
*大散热效率 |
300W |
450W |
600W |
|
输入总谐波失真THDI(%) |
≤3% |
||
|
