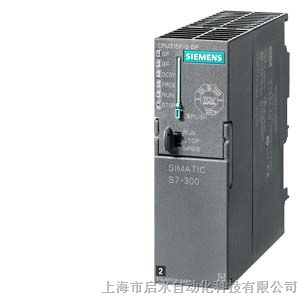

6ES7 315-2AH14-0AB0

一般信息

硬件产品型号

01

固件型号

V3.3

工程组态

• 编程软件包

STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）

电源电压

24 V DC

√

输入电流

电流消耗（额定值）

850 mA

电流消耗（空载），典型值

150 mA

冲击电流，典型值

3.5 A

I2t

1 A2·s

功耗

功耗，典型值

4.5 W

内存

工作存储器

• 集成

256 kbyte

• 可扩展

X

• 用于非易失性数据块的非易失性存储器的大小

128 kbyte

装载存储器

• 可插入(MMC)

√

• 可插入(MMC)，最大

8 兆字节

• 微型存储卡数据管理（最后一次编程后），最小值

10 a

后备

• 提供

√；通过 MMC 保证（免维护）

• 无电池

√；程序和数据

CPU 处理时间

位操作，典型

0.05 μs

字操作，典型

0.09 μs

定点数运算，典型

0.12 μs

浮点数运算，典型

0.45 μs

CPU 块

块数量（总数）

1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。

DB

• 数量，最大

1,024；编号范围：1 到 16000

• 容量，最大

64 kbyte

FB

• 数量，最大

1,024；编号范围：0 到 7999

• 容量，最大

64 kbyte

FC

• 数量，最大

1,024；编号范围：0 到 7999

• 容量，最大

64 kbyte

OB

• 容量，最大

64 kbyte

嵌套深度

• 每个优先级

16

• 在一个错误 OB 中附加

4

计数器、定时器及其保持性

S7 计数器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

Z0 ～ Z7

• 计数范围

• 下限

0

• 上限

999

IEC 计数器

• 提供

√

• 类型

SFB

• 数量

不限（只取决于 RAM 容量）

S7 定时器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

无保持性

• 时间范围

• 下限

10 ms

• 上限

9,990 s

IEC 定时器

• 提供

√

• 类型

SFB

• 数量

不限（只取决于 RAM 容量）

数据区及其保持性

保持数据区域，总共

全部，最大 128 KB

标志

• 数量，最大

2,048 字节

• 可保持

√；MB 0 – MB 2047

• 预设保持性

MB 0 - MB 15

• 时钟存储器的数量

8; 1个存储字节

数据块

• 保持性可调节

√；通过 DB 上的非保持性

• 预设保持性

√

局部数据

• 每个优先级，最大

32 KB；每个块最大 2 KB

地址区

I/O 地址区

• 输入

2,048 字节

• 输出

2,048 字节

• 其中分布式

• 输入

2,048 字节

• 输出

2,048 字节

过程映像

• 输入，可调节

2,048 字节

• 输出，可调节

2,048 字节

• 默认输入

128 字节

• 默认输出

128 字节

子过程映像

• 子过程映像的数量，最大

1

数字量通道

• 输入

16 384

• 输出

16 384

• 中央区的输入通道

1 024

• 中央区的输出通道

1 024

模拟量通道

• 输入

1 024

• 输出

1 024

• 中央区的输入通道

256

• 中央区的输出通道

256

硬件配置

机架，最大

4

每个机架的模块数量，最多

8

扩展设备，最大

3

DP 主站的数量

• 集成

1

• 通过 CP

4

可运行的 FM 和 CP 数量（推荐）

• FM

8

• CP，点到点

8

• CP, LAN

10

时间

时钟

• 硬件时钟（实时时钟）

√

• 电池后备和可同步

√

• 每天误差，最大

10 s；典型值：2 s

• 后备时间

6 个星期；40°C 环境温度

• 加电后时钟的行为

电源关闭后时钟继续运行

• 后备周期结束后时钟的行为

时钟以发生故障时的时间继续运行

运行小时计数器

• 数量

1

• 数量/数量范围

0

• 数值范围

0至2^31 小时（当使用 SFC 101时）

• 计数间隔

1 小时

• 保持性

√；在每次重启时必须重新启动

时钟同步

• 支持

√

• 至 MPI，主站

√

• 至 MPI，从站

√

• 至 DP，主站

√;带有 DP 从站，仅从站时钟

• 至 DP，从站

√

• 在 AS 上，主站

√

• 在 AS 上，从站

X

接口

USB 接口数量

0

第 1 个接口

接口类型

内置 RS 485 接口

物理

RS 485

隔离

X

接口电源 (15-30 VDC)，最大

200 mA

功能性

• MPI

√

• DP 主站

X

• DP 从站

X

• 点到点连接

X

MPI

• 服务

• 编程器/OP 通信

√

• 路由

√

• 全局数据通信

√

• S7 基本通信

√

• S7 通信

√；仅服务器，在一侧组态

• S7 通信，作为客户端

X

• S7 通信，作为服务器

√

• 最大传输速率

187.5 kbit/s

第 2 个接口

接口类型

内置 RS 485 接口

物理

RS 485

隔离

√

接口电源 (15-30 VDC)，最大

200 mA

功能性

• MPI

X

• DP 主站

√

• DP 从站

√

• 本地工作网络

X

DP 主站

• 服务

• 编程器/OP 通信

√

• 全局数据通信

X

• S7 基本通信

√；只能是 I 块

• S7 通信

√；仅服务器，在一侧组态

• S7 通信，作为客户端

X

• S7 通信，作为服务器

√

• 支持等距离模式

√

• 等时同步模式

√；OB 61

• SYNC/FREEZE

√

• DP 从站的使用/不使用

√

• 可以同时激活/取消激活的 DP 从站数量，最大

8

• DPV1

√

• 最大传输速率

12 Mbit/s

• DP 从站的数量，最大

124；每个站

• 地址区

• 输入，最大

2,048 字节

• 输出，最大

2,048 字节

• 每个 DP 从站的用户数据

• 输入，最大

244 字节

• 输出，最大

244 字节

DP 从站

• 服务

• 编程器/OP 通信

√

• 全局数据通信

X

• S7 基本通信

X

• S7 通信

√；仅服务器，在一侧组态

• S7 通信，作为客户端

X

• S7 通信，作为服务器

√

• 直接数据交换（从站和从站通信）

√

• DPV1

X

• GSD 文件

• 最大传输速率

12 Mbit/s

• 自动搜索波特率

√；仅在接口无效时适用

• 传送存储器

• 输入

244 字节

• 输出

244 字节

• 地址区，最大

32

• 每个地址区的用户数据，最大

32 字节

等时同步模式

同步操作（一直同步至端子）

√

通信功能

编程器/OP 通信

√

数据记录路由

√

全局数据通信

• 支持

√

• GD 环数量，最大值

8

• GD 包数量，最大值

8

• GD 包数量，发送器，最大

8

• GD 包数量，接收器，最大

8

• GD包的大小，最大

22 字节

• GD 包大小（其中一致性的），最大

22 字节

S7 基本通信

• 支持

√

• 每个作业的用户数据，最大

76 字节

• 每个作业的用户数据（其中一致性数据），最大

76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或or X_GET，作为服务器）

S7 通信

• 支持

√

• 作为服务器

√

• 作为客户端

√；通过 CP 和可加载的功能块

• 每个作业的用户数据，最大

180 字节；采用 PUT/GET

• 每个作业的用户数据（其中一致性数据），最大

240 字节；作为服务器

S5 可兼容通信

• 支持

√；通过 CP 和可加载的 FC

连接数量

• 全部

16

S7 报文功能

报文功能可以登录站的数量，最多

16；取决于为 PG/OP 和 S7 基本通信所组态的连接

过程诊断报文

√

可同时激活的 Alarm-S 块，最多

300

调试功能

状态/控制

• 状态/控制变量

√

• 变量

输入、输出、位存储器、DB、定时器、计数器

• 变量的数量，最多

30

• 其中状态变量，最多

30

• 其中控制变量，最多

14

强制

• 强制

√

• 强制，变量

输入，输出

• 变量的数量，最多

10

状态块

√；最多 2 个，同时

单步运行

√

断点数量

4

诊断缓冲区

• 提供

√

• 输入数量，最大

500

• 可调节

X

• 防电源故障

100；只保留最后 100 项

• 运行期间可读条目的数量，最大值

• 可调节

√; 10 - 499

• 预置

10

环境条件

工作温度

• 最小值

0 °C

• 最大值

60 °C

组态

编程

• 编程语言

• LAD

√

• FBD

√

• STL

√

• SCL

√

• CFC

√

• GRAPH

√

• HiGraph®

√

• 命令集

见“指令表”

• 嵌套级

8

专门知识保护

• 用户程序保护/密码保护

√

• 块加密

√；带有 S7 块加密功能

外形尺寸

宽

40 mm

高度

125 mm

深

130 mm

重量

重量，约

290 g
