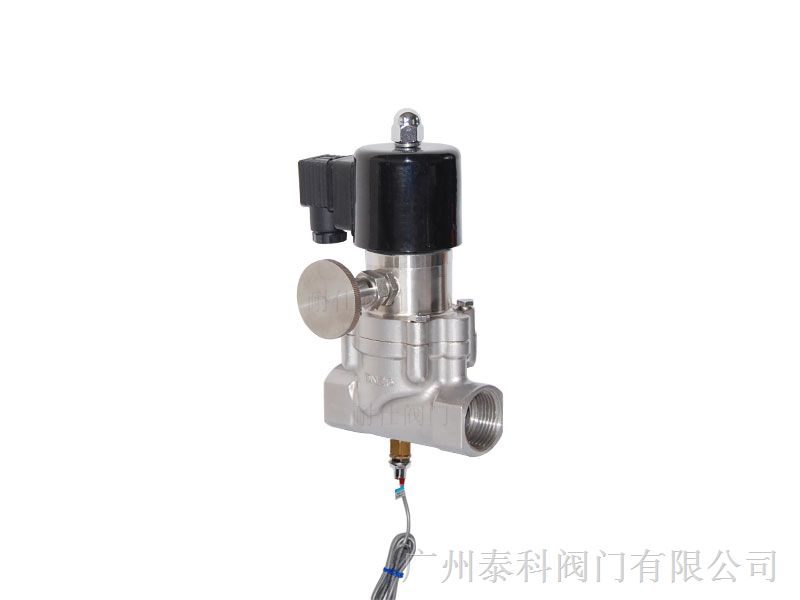

*带手动带信号反馈电磁阀

德国泰科阀门（国际）有限公司—广州总代理

准参照采用国标标准GB/T13927—1992《工业用电磁阀的压力试验》。
1主题内容与适用范围
本标准规定了电磁阀压力试验的要求、方法和评定指标。
本标准适用于电磁阀闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2*语
2．1电磁阀试验压力
试验时电磁阀内腔应承受的计示压力。
2．2电磁阀壳体试验
对阀体和阀盖等联结而成的整个电磁阀外壳进行的压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2．3电磁阀密封试验
检验启闭件和阀体密封副密封性能的试验。
2．4电磁阀上密封试验
检验阀杆与阀盖密封副密封性能的试验。
2．5电磁阀试验持续时间
在试验压力下试验所持续的时间。
3试验项目
压力试验的项目包括：
a．电磁阀壳体试验；
b．电磁阀上密封试验（具有上密封结构的电磁阀应做该项试验）；
c．电磁阀密封试验。
4实验要求
4．1每台电磁阀出厂前均应进行压力试验。
4．2在壳体试验完成之前，不允许对电磁阀涂漆或使用其它*渗漏的涂层，但允许进行无密封作用的化学*锈处理及给衬里阀衬里。对于已涂过漆的库存电磁阀，如果用户代表要求重做做压力试验时，则不需除去涂层。
4．3电磁阀密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的*护剂，靠油脂密封的电磁阀，允许涂敷按设计规定选用的油脂。
4．4试验过程中不应使电磁阀受到可能影响试验结果的外力。
4．5如无*规定，试验介质的温度应在5~40℃之间。
4．6下列试验介质由制造厂自行选择，但应*合表1和表2的规定；
a液体：水（可以加入*锈剂），煤油或粘度不大于的其它适宜液体；
b气体：空气或其它适宜的气体。
4．7用液体作试验时，应排除电磁阀腔体内的气体。用气体作试验时，应采用**护措施。
4．8进行密封和上密封试验时，应以设计给定的方式关闭。
4．9电磁阀试验压力应*合规定。
4．9．1电磁阀壳体试验的试验压力按表1的规定。

公称压力PN，MPa	试验介质	试验压力
＜0.25	液体	0.1MPa+20℃下*大允许工作压力
≥0.25	液体	20℃下*大允许工作压力的1.5倍

注：20℃下*大允许工作压力值，按有关产品标准的规定。当有关标准未作规定时，可按录A（参考件）确定。
4．9．2密封和上密封试验的试验压力按表2的规定。

公称通经DN，mm	公称压力PN，MPa	试验介质	试验压力
≤80	*压力	液体或气体	20℃下*大允许工作压力的1.1倍（液体）0.6MPa（气体）
100~200	＞5	液体	20℃下*大允许工作压力的1.1倍
≥250	*压力	-	-

4．9．3试验压力在试验持续时间内应维持不变。
4．10试验的持续时间应*合规定。
4．10．1壳体试验的试验持续时间应不少于表3的规定。

公称通经DN，mm	≤50	65~200	≥250
*短试验持续时间，S	15	60	180

4．10．2密封和上密封试验的试验持续时间应不少与表4的规定。

公称通经DN,mm	*短试验持续时间，S	密封试验 金属密封	上密封试验 非金属弹性密封
≤50	15	15	10
65~200	30	15	15
250~450	60	30	20
≥500	120	60	30

4．10．3电磁阀试验持续时间除应*合表3、表4的规定外，还应满足具体的检漏方法对试验持续时间的要求。
5试验方法和步骤
应*行上密封试验和壳体试验，然后进行密封试验。
5．1上密封试验
封闭电磁阀*和出口，放松填料压盖（如果电磁阀设有上密封检查装置，且在不放松填料压盖的情况下能够*地检查上密封的性能，则不*放松填料压盖），电磁阀处于全开状态，使上密封关闭，给体腔充满试验介质，并逐渐加压到试验压力，然后检查上密封性能。
5．2壳体试验
封闭电磁阀*和出口，压紧填料压盖以便保持试验压力，启闭件处于部分开启状态。给体腔充满试验介质，并逐渐加压到试验压力（止回阀应从*端加压），然后对壳体（包括填料函及阀体与阀盖联结处）进行检查。
5．3主要阀类的加压方法按表5的规定。但对于规定了介质流通方向的电磁阀，应按规定的流通方向加压（止回阀除外）。试验时应逐渐加压到规定的试验压力，然后检查密封副的密封性能。
加压方法
电磁阀闸阀球阀旋塞阀封闭电磁阀两端，启闭件处于微开启状态，给体腔充满试验介质，并逐渐加压到试验压力，关闭启闭件，释放电磁阀一端的压力。电磁阀另一端也按同样方法加压。有两个*密封副的电磁阀也可以向两个密封副之间的体腔引入介质并施加压力
截止阀隔膜阀应在对阀座密封*不利的方向上向启闭件加压。例如：对于截止阀和角式隔膜阀，应沿着使阀瓣打开的方向引入介质并施加压力
蝶阀应沿着对密封*不利的方向引入介质并施加压力。对称阀座的蝶阀可沿任一方向加压
止回阀应沿着使阀瓣关闭的方向引入介质并施加压力
6评定指标
6．1壳体试验
壳体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏，壳体（包括填料函及阀体与阀盖联结处）不应有结构损伤。
如无*规定，在壳体试验压力下允许填料处泄漏，但当成试验压力降到密封试验压力时，应无可见泄漏。
6．2上密封试验
在试验持续时间内无可见泄漏。
6．3密封试验
密封试验的*大允许泄漏量见表6的规定。表6中的泄漏量只适用于向大气排放的情况。*适用于非金属弹性密封电磁阀，B、C、D级适用于金属密封电磁阀。其中：B级适用于比较关键的电磁阀，D级适用于一般的电磁阀。各类电磁阀的*大允许泄漏量（等级）应按有关产品标准的规定。如果有关标准未作具体规定，则非金属弹性密封电磁阀按*要求，金属密封电磁阀按D级要求。如用户要求按B级或C级时，应在订货合同中规定。

试验介质	*大允许泄漏，mm3/S
-	*	B级	C级	D级
液体	在试验持续时间内无可见泄漏	0.01×DN	0.03×DN	0.1×DN
气体		0.3×DN	3×DN	30×DN
