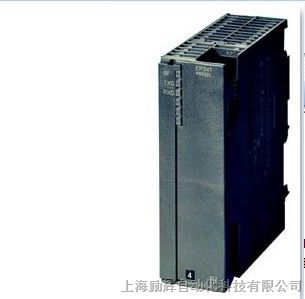

西门子CP341 通讯处理器 订货号：
6*7341-1AH02-0AE0
SIMATIC S7-300，CP341 通讯处理器，带 RS232C 接口 (V.24)，包括组态软件包光盘
6*7341-1BH02-0AE0
SIMATIC S7-300，CP341 通讯处理器，带 20MA 接口 (TTY)，包括组态软件包光盘
6*7341-1CH02-0AE0
SIMATIC S7-300，CP341 通讯处理器，带 RS422/485 接口，包括组态软件包光盘
-
通过点到点连接进行快速的性能数据交换
-
具有不同传输接口的 3 个型号：
-
RS 232C (V.24),
-
20 mA (TTY),
-
RS 422/RS 485 (X.27)
-
执行的协议：ASCII, 3964 (R), RK 512
-
也可加载以下协议：Modbus RTU，Data Highway DF1
-
使用集成在 STEP 中的一个参数化工具方便地进行组态
如果不想让 CPU 处理通讯任务，则可使用 CP 341 通讯模块、通过点到点连接来进行快速的*数据交换。可用于 SIMATIC S7-300 和 ET 200M（S7 作为主站）。
通过点到点连接，
-
可连接到 SIMATIC S7 和 SIMATIC S5 自动化系统和众多其他厂商的系统。
-
打印机
-
机器人控制
-
调制解调器
-
扫描仪，条码阅读器等
该通讯模块具有以下特点：
-
坚固的塑料外壳
-
具有用于显示“发送”、“接收”和“错误”
-
通讯接口
提供了具有不同传输方式的三个型号：
-
RS 232C (V.24)
-
20 mA (TTY)
-
RS 422/RS 485 (X.27).
驱动程序
提供了用于 CP 341 的具有不同负荷能力的驱动程序：
-
MODBUS:
用于按照 MODBUS 协议（RTU 格式）进行的通讯：
-
MODBUS 主站:
以 SIMATIC 作为主站的主站-从站接口。
-
MODBUS 从站:
以 SIMATIC S7 作为从站的主站-从站接口，无法实现从站到从站的报文帧流量。
-
Data highway:
用于按照数据*通道异步链路 (Allen Bradley) 的全双工 (DF1) 协议进行的数*输。
模块可作为 Allen Bradley 通讯模块使用，条件是全双工协议可在“异步链路”接口上进行参数化。如果可选择全双工协议，则也可连接到 Allen Bradley CPU 的第 2 个接口。
数*输通过 RS 232、TTY (20 mA) 或 RS 422/RS 485 来完成。V.24 不支持伴随的信号（硬件握手）。
很多已执行的标准协议可*与广泛的伙伴设备之间的数据交换：
-
ASCII:
用于与采用简单传输协议的第三方系统进行接口，例如，带有起始和结束字*或带有块检查字*的协议。接口握手信号可通过用户程序来调用和控制。
-
3964(R)
用于通过向用户开放的标准化西门子协议 3964(R) 与西门子设备或第三方设备接口。将执行一个带有标准值的 3964(R) 驱动程序以及一个可参数化 3964(R) 驱动程序。
-
RK 512，用于计算机接口。
-
打印机驱动程序:
用于控制打印机上的过程状态与状态。
参数
CP 341 通讯模块的参数化*方便：
-
用户通过集成在 STEP 7 中的一个参数化工具来分配模块特性，例如
-
应使用哪些已执行的协议驱动程序，或者
-
应使用特定驱动程序的哪些特性。
-
通过CPU设置参数：
编程器已经连接至 CPU。组态数据存储在一个系统块中，并在 CPU 中进行备份。
-
组态软件包(CD盘)：
具有用于与 CP 通讯的电子版手册、参数化屏幕以及标准功能块。
组态驱动
驱动程序的加载与组态需要用于 CP 441-2 和 CP 341 的组态软件包（从 V4.0 起）和 STEP 7 V4.0。
驱动程序通过软件狗进行版权保护。
