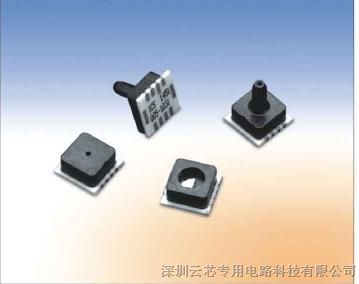

SPD300ABTO5压力传感器
HONEYWELL(霍尼韦尔)
企业名:深圳云芯专用电路科技有限公司
类型:生产企业
电话: 0755-83376549
手机:13823791822
联系人:王先生
邮箱:1353974465@QQ.COM
地址:广东深圳深圳南山科技园高新中四道31号研祥科技大厦2206
∟ 压力传感器(61)∟ 振动/接近/位移传感器(35)
热电堆红外气体分析测量传感器方案:
热电堆红外气体传感器是一种**以及**的气体传感器技术。以CO2气体为例,很典型的是用一个脉冲红外光源(例如IRL715),它发出*穿过一个专门传感器室时,CO2气体将吸收4.26μm特定波长的红外光,通过使用专门的探测器(例如热电堆探测器TPS2534G2/G20、热释电探测器LHi814G2/G20),将光信号转换为相应的电信号,其它的红外吸收气体的干扰被*小化。气体分子扩散进传感气室.红外光直接穿过气室,照在探测器上.探测器上有一个滤光片,只有CO2分子能够吸收的4.26μm波长的光能通过,其它的气体分子不吸收这种波长的光,只有CO2分子能影响到达探测器的光强度。到达探测器的4.26μm光的强度与传感气室的CO2浓度有反向的联系。高浓度的CO2分子比低浓度的要吸收更多的红外光.当传感气室的CO2浓度为*时,探测器将"看到"*强度的光。当CO2浓度增加时,到达探测器的光强度显著的降低。红外光强和CO2浓度之间的*的联系是确定的,它可以用纯氮气(0ppmCO2)以及已知CO2浓度(1000or5000ppm)的校准仪表来确定。探测器的光强可以用比耳原理来描述:
I=I0ekp
I表示照射到探测器的光强度的测量信号
I0表示0ppmCO2浓度时的测量信号
K表示一个系统常数
P表示CO2的浓度
因为NDIRCO2传感器通常使用的红外光探测器对光强的变化是敏感的,而对光的*对强度不敏感,所以通常要使用一个调制红外光源。红外光源通过微处理器来脉动式开和关,灯丝能被加热和降温在毫秒级。假设你近距离的观测CO2传感气室,你可以看到光开和关时的闪烁.脉冲红外源通常采取一个干涉滤波窗口,典型用来滤掉要求波长之外的发光。同时,脉冲红外源减少带外发射(尤其短波,可见光)以致在整个测量过程,灯丝保持暗,而且*产生可见光。在气体传感器中,它减少探测器,放大器和其它元件的寄生热,*大*系统的SNR和稳定性.通过提供适当的吸收带宽的高发射率和带宽之外的低发射率,将*大化有用带宽的比率,因此使灵敏度*大化了。这个*大化对CO2气体是*重要的,当它只有一个很微弱的红外吸收信号时,*须*在*低浓度时被测量到。
NDIR同时形成了一个通用的气体传感器技术平台,得到了广泛的应用,例如CO2、CO、HC、*以及火灾探测。一个CO2探测器是火灾指示器,它能提供早期火灾报警。NDIR气体传感器具有价格和尺寸,高稳定性,*性和高线性,长期的使用寿命,容易维护,*的测量和*快的响应恢复时间等多方面的优势。
带温补带放大压力传感器 SPD015AASil |
||
![]() |
SMD封装压力传感器 MPS-3120 系列 |
|
![]() |
压力传感器 SPD015GBHyb |
|
![]() |
不锈钢封装压力传感器 MPS5000系列 |
|
![]() |
压力传感器 SPD300ABTO5 |
|
![]() |
PCB压力传感器 QPS-100A |
|
![]() |
数字压力传感器 SPD015GD |
