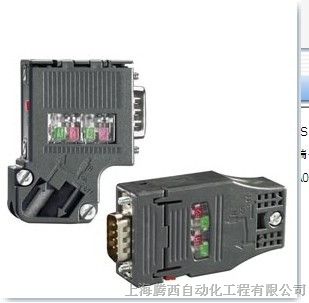

产品名称：西门子DP总线连接器

型号：

6GK1 905-6AA00	快速剥线工具
6*7972-0BA50-0XA0	快速连线网络接头（不带编程口）升级型6*7972-0BA52-0XA0
6*7 972-0BB50-0XA0	快速连线网络接头（带编程口）升级型号6*7972-0BB52-0XA0
6*7972-0BA12-0XA0	90度网络接头（不带编程口）
6*7 972-0BB12-0XA0	90度网络接头（带编程口）
6*7 972-0BA41-0XA0	35度网络接头（不带编程口） 升级型号6*7972-0BA42-0XA0
6*7 972-0BB41-0XA0	35度网络接头（带编程口）
6GK1 500-0EA02	无角度网络接头（不带编程口）
6GK1 500-0FC00	无角度快速连线网络接头（不带编程口）

产品描述 SIMATIC DP, 连接 PROFIBUS（* 12Mbit/s）的总线连接器，90 度电缆出线，15.8 X 59 X 35.6 mm(W X H X D),*D TECHOLOGY 快速连接，无 PG 插座 产品生命周期 准许供货 产品停产阶段 产品取消 产品停止供货 2008-10-27

产品描述 SIMATIC DP， 总线连接器，用于PROFIBUS，*12 *T/S，带斜出线电缆（W X H X D）：16 X 54 X 34 MM，端接电阻，带隔离 产品生命周期 准许供货 产品停产阶段 产品取消 产品停止供货 2010-05-31

产品描述 SIMATIC DP， 总线连接器，用于PROFIBUS，*12 *T/S，90度出线电缆（W X H X D）：15，8 X 54 X 34 MM，端接电阻，带隔离 产品生命周期 准许供货 产品停产阶段 产品取消 产品停止供货 2001-04-01

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

西门子DP总线连接器



• 用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
• 易于安装
• FastConnect 插头采用*缘刺破连接技术，可**短的组装时间
• 集成端接电阻 (6*7 972-0BA30-0XA0 中不具有)
• 通过*总线连接器连接的编程器，无需额外安装网络节点。

西门子DP总线连接器

以下各种不同版本的总线连接器可以按*佳的方式应用于被连接的设备：

• 具有轴向电缆出口（180°）的总线连接器，例如用于 PC 和 SIMATIC HMI OP ，用于传输率* 12 Mbit/s 的具有集成的总线终端电阻器的设备
• 具有垂直电缆出口（90°）的总线连接器

这种连接器可以使用传输率* 12 Mbit/s 的具有集成总线终端电阻器的垂直电缆出口（具有或者没有 PG 接口）。 传输速率* 3.6 或者 12 Mbit/s 时， 就需要在具有附加 PG 接口的总线连接器和编程设备之间用 SIMATIC S5/S7 连接电缆。

• 具有 30°电缆出口（*版本）的总线连接器，不带传输速率 1.5 Mbit/s 的 ΠΓ 接口，不带集成的总线终端电阻器。
• PROFIBUS FastConnect RS485 总线连接器 （90° 或 180° 电缆引出线）, *大传输速率可达 12 Mbit/s，采用隔离位移法（适用于刚性和柔性电线）可以很方便地进行安装。

总线连接器直接*到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口（9 针式 Sub-D 型非*式连接器）。

进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。

使用从外部很容易接近的开关（ 6*7 972-0BA30-0XA0 除外）来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的（隔离功能）。

PROFIBUS 两端都*须如此。

总线接头	6*7 972-0BA12-0XA0 6*7 972-0BB12-0XA0 6AG1 972-0BB12-0XA0 1)	6*7 972-0BA41-0XA0 6*7 972-0BB41-0XA0 6AG1 972-0BB41-0XA0 1)	6*7 972-0BA30-0XA0 2)
电缆引出线	90° 电缆出线	35° 电缆出线	30° 电缆出线
传输速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 至 1500 KB/S
端接电阻	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	无端接电阻， 不能用于总线上的*个或*后一个设备
接口
PROFIBUS 站	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座
PROFIBUS 总线电缆	4 个端子板，用于截面积*大为 1.5 mm2的导线	4 个端子板，用于截面积*大为 1.5 mm2的导线	4 个*缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线
快速连接*缘位移	X	X	√
电源 （*须来自数据终端设备）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	–
电流消耗	*大 5 mA	*大 5 mA	–
允许环境条件
工作温度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
运输/贮存温度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相对湿度	*大 75 %，+25℃ 时	*大 75 %，+25℃ 时	*大 75 %，+25℃ 时
设计
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	15 x 57.6 x 39.45
重量	大约 40 g	大约 40 g	大约 30 g
编程器接口	0BA12：no; 0BB12:√	0BA41:无；0BB41；√	X
*护等级	IP20	IP20	IP20
