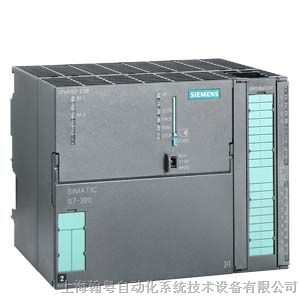

 6ES7315-2EH14-0AB0 SIMATIC S7-300 CPU 315-2 PN/DP，中央处理单元，带有 384 KBYTE 工作存储器，1 个 MPI/DP 12MBIT/S 接口，2 个以太网 PROFINET 接口，双端口交换机，需要微型存储卡

6ES7315-2EH14-0AB0



CPU315-2 PN/DP, 384 KB







产品信息 文档 技术/CAx数据后续产品







技术数据CAx数据



6ES7315-2EH13-0AB0


CPU315-2 PN/DP, 256 KB





产品信息
文档
技术/CAx数据
后续产品





技术数据CAx数据


- SIMATIC S7-300 CPU 315-2 PN/DP，中央处理单元，带256 KB工作内存，接口1 MPI/DP，12MBIT/S，接口2，以太网 PROFINET，

一般信息
硬件产品状态 1
固件版本 V2.6
附带程序包的
工程系统 STEP 7 V5.4 SP2
电源电压
额定值 (DC) 24 V
DC 24 V 是
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
电源导线的外部保险装置（推荐） 最小值 2 A
输入电流
耗用电流（额定值） 650 mA
耗用电流（空载），典型值 100 mA
DC 24 V 时的额定值 100 mA
接通电流，最大值 2.5 A; 典型值
接通电流，典型值 2.5 A
接通电流脉冲 I²t 1 A²·s
I²t 1 A²·s
功率损失
功率损失，典型值 3.5 W
存储器
存储器类型 其他
工作存储器
集成 256 kbyte; 用于程序和数据
可扩展 否
装载存储器
插拔式 (MMC) 是
插拔式 (MMC)，最大值 8 Mbyte
MMC 上的数据管理（在上一次编程后），最小值 10 a
缓冲
存在 是; 通过 MMC 担保（免维护）
不带电池 是; 程序和数据
CPU-处理时间
对于位运算，典型值 0.1 µs
对于字运算，典型值 0.2 µs
对于定点运算，典型值 2 µs
对于浮点运算，典型值 3 µs
CPU-组件
组件数量（总计） 1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。
DB
数量，最大值 1023; 数字范围：1 至 1023
容量，最大值 16 kbyte
FB
数量，最大值 1024; 数字范围：0 至 2047
容量，最大值 16 kbyte
FC
数量，最大值 1024; 数字范围：0 至 2047
容量，最大值 16 kbyte
OB
容量，最大值 16 kbyte
可用循环 OB 数量 1; OB 1
时间报警 OB 数量 1; OB 10
延迟报警 OB 数量 1; OB 20
唤醒警告 OB 数量 1; OB 35
过程报警 OB 数量 1; OB 40
DPV1 报警 OB 的数量 3; OB 55、56、57
等时模式 Ob 数量 1; OB 61
启动 OB 数量 1; OB 100
异步错误 OB 数量 6; OB 80、82、83、85、86、87
同步错误 OB 数量 2; OB 121、122
嵌套深度
每个优先等级 8
错误 OB 中的附加等级 4
计数器、定时器及其剩磁
S7 计数器
数量 256
剩磁
可调整 是
下限 0
上限 255
已预设 8
计数范围
可调整 是
下限 0
上限 999
IEC 计数器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
S7 时间
数量 256
剩磁
可调整 是
下限 0
上限 255
已预设 无剩余
时间范围
下限 10 ms
上限 9990 s
IEC 计时器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部 所有，最大 128 KB
标记
数量，最大值 2048 byte
存在剩磁 是; MB 0 至 MB 2047
预设剩磁 MB 0 至 MB 15
定时标记数量 8; 1 个标记字节
数据组件
数量，最大值 1023; 数字范围：1 至 1023
容量，最大值 16 kbyte
可调整剩磁 是; 在 DB 中不保持特征
预设剩磁 是
本地数据
每个优先等级，最大值 1024 byte; 每个组件最大 510
地址范围
外设地址范围
输入端 2 kbyte
输出端 2 kbyte
分布式
输入端 2 kbyte
输出端 2 kbyte
过程映像
输入端 2048 byte
输出端 2048 byte
输入端，可调整 2 kbyte
输出端，可调整 2 kbyte
输入端，已预设 128 byte
输出端，已预设 128 byte
分量过程映像
分量过程映像数量，最大值 1
数字通道
输入端 16384
输出端 16384
输入端，其中集中式 1024
输出端，其中集中式 1024
模拟通道
输入端 1024
输出端 1024
输入端，其中集中式 256
输出端，其中集中式 256
硬件扩展
扩展设备，最大值 3
集成电源
组件载体，最大值 4
每个组件载体的组件，最大值 8
DP 主站数量
集成 1
关于 CP 4
可运行的 FM 和 CP 数量（建议）
FM 8
CP，点对点 8
CP，LAN 10
时间
时钟
硬件时钟（实时时钟） 是
可缓冲和同步 是
每日偏差，最大值 10 s
缓冲持续时间 6 wk; 当环境温度为 40 °C 时
运行时间计数器
数量 1
数字/数字条 0
值域 0 至 2 的 31 次方小时（在使用 SFC 101 时）
间隔尺寸 1 小时
保留 是; 每次重启时必须重新启动
时间同步
提供支持 是
在 MPI 上，主站 是
在 MPI 上，从站 是
在 DP 上，主站 是; 在 DP 从站中只是时间从站
在 DP 上，从站 是
在 AS 中，主站 是
在 AS 中，从站 是
在以太网上通过 NTP 是; 作为客户端
数字输入
集成通道 (DI) 0
数字输出
集成通道 (DO) 0
模拟输入
集成通道 (AI) 0
模拟输出
集成通道 (AO) 0
接口
并行接口数量 0
20 mA 接口数量 (TTY) 0
RS 232 接口数量 0
RS 422 接口数量 0
其他接口数量 0
1. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
电位隔离 是
接口处的电源供应（15 至 30 V DC），最大值 200 mA
功能性
MPI 是
DP 主站 是
DP 从站 是
点对点联结 否
MPI
连接数量 16
传输速率，最大值 12 Mbit/s
服务
PG/OP 通讯 是
路由 是
全球数据通讯 是
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
DP 主站
传输速率，最大值 12 Mbit/s
DP 从站数量，最大值 124
服务
PG/OP 通讯 是
路由 是
全球数据通讯 否
S7 基础通讯 是; 仅智能块
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
等距离支持 是
等时模式 是; OB 61
SYNC/FREEZE 是
激活/禁用 DP 从站 是
DPV1 是
地址范围
输入端，最大值 2 kbyte
输出端，最大值 2 kbyte
每个 DP 从站的有效数据
输入端，最大值 244 byte
输出端，最大值 244 byte
DP 从站
传输速率，最大值 12 Mbit/s
自动波特率搜索 是; 只对于被动接口
地址范围，最大值 32; 每个最大 32 字节
服务
PG/OP 通讯 是
路由 是; 只对于主动接口
全球数据通讯 否
S7 基础通讯 否
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
直接数据交换（横向连接） 是
DPV1 否
传输存储器
输入端 244 byte
输出端 244 byte
2. 接口
接口类型 PROFINET
物理组成 以太网 RJ45
电位隔离 是
传输速率的自动计算 是; 10/100 Mbit/s
功能性
MPI 否
DP 主站 否
DP 从站 否
PROFINET IO 控制器 是
PROFINET IO 设备 否
PROFINET CBA 是
开放式 IE 通讯 是
网络服务器 是
局部操作网络 否
PROFINET IO 控制器
传输速率，最大值 100 Mbit/s
可连接的 IO 设备数量，最大值 128
发送周期 1 ms
更新时间 1 至 512 ms（最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO设备数量和组态的有效数据数量）
服务
PG/OP 通讯 是
路由 是
S7 通讯 是; 附带可装载 FB，最多可组态连接：14，最大实例数量 32
开放式 IE 通讯 是; 通过 TCP/IP，ISO on TCP，UDP
地址范围
输入端，最大值 2 kbyte
输出端，最大值 2 kbyte
有效数据一致性，最大值 254 byte
PROFINET CBA
非循环传输 是
循环传输 是
通讯功能
PG/OP 通讯 是
全球数据通讯
提供支持 是
GD 圈数量，最大值 8
GD 包数量，最大值 8
GD 包数量，发送器，最大值 8
GD 包数量，接收器，最大值 8
GD 包大小，最大值 22 byte
GD 包大小（一致性），最大值 22 byte
S7 基础通讯
提供支持 是
每个任务的有效数据，最大值 76 byte
每个任务的有效数据（一致性），最大值 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET作为服务器）
S7 通讯
提供支持 是
作为服务器 是
作为客户端 是; 通过集成 PROFINET 接口和可装载 FB，或通过 CP 和可装载 FB
每个任务的有效数据，最大值 参见 STEP 7 在线帮助（SFB/FB 和 S7 通讯 SFC/FC 的共同参数）
S5 兼容通讯
提供支持 是; 通过 CP 和可装载 FC
开放式 IE 通讯
TCP/IP 是; 通过集成 PROFINET 接口和可装载 FB
连接数量，最大值 8
数据长度，最大值 1460 byte; 在连接类型 01H 中；在连接类型 11 H 中 8192 字节
ISO-on-TCP (RFC1006) 是; 通过集成 PROFINET 接口和可装载 FB
连接数量，最大值 8
数据长度，最大值 8192 byte
UDP 是; 通过集成 PROFINET 接口和可装载 FB
连接数量，最大值 8
数据长度，最大值 1472 byte
PROFINET CBA（在设定的额定通讯负载时）
CPU 通讯负载的额定设置 50 %
远程互连组的数量 32
主站/从站功能数量 30
所有主站/从站连接的总数 1000
所有进入主站/从站连接的数据长度，最大值 4000 byte
所有离开主站/从站连接的数据长度，最大值 4000 byte
设备内部和 PROFIBUS 互连的数量 500
设备内部和 PROFIBUS 互连的数据长度，最大值 4000 byte
每个连接的数据长度，最大值 1400 byte
使用非循环传输的远程互连
扫描频率：扫描间隔，最小值 500 ms
进入互连的数量 100
离开互连的数量 100
所有进入互连的数据长度，最大值 2000 byte
所有离开互连的数据长度，最大值 2000 byte
每个连接的数据长度，最大值 1400 byte
使用循环传输的远程互连
传输频率：传输间隔，最小值 10 ms
进入互连的数量 200
离开互连的数量 200
所有进入互连的数据长度，最大值 2000 byte
所有离开互连的数据长度，最大值 2000 byte
每个连接的数据长度，最大值 450 byte
通过 PROFINET 的 HMI 变量（非循环）
HMI 变量的可注册站点数量 (PN OPC/iMap) 3; 2 个 PN OPC/1 个 iMap
更新 HMI 变量 500 ms
HMI 变量数量 200
所有 HMI 变量的数据长度，最大值 2000 byte
PROFIBUS 代理功能
提供支持 是
联结的 PROFIBUS 设备数量 16
每个连接的数据长度，最大值 240 byte; 取决于从站
连接数量
全部 16
可应用于 PG 通讯 15; 最大值
为 PG 通讯预留 1
可调整用于 PG 通讯，最小值 1
可调整用于 PG 通讯，最大值 15; 1 至 15
可用于 OP 通讯 15
为 OP 通讯预留 1
可调整用于 OP 通讯，最小值 1
可调整用于 OP 通讯，最大值 15; 1 至 15
可应用于 S7 基本通讯 14
为 S7 Basis 通讯预留 0
可调整用于 S7 Basis 通讯，最小值 0
可调整用于 S7 基本通讯，最大值 14; 0 至 14
可用于路由 X1 作为 MPI：最大 10；X1 作为 DP 主站：最大 24；X1 作为 DP从站（激活）：最大 14；X2 作为 PROFINET：最大 24
S7 消息功能
消息功能的可注册站点数量，最大值 16; 取决于对 PG/OP 和 S7 基本通讯的组态连接
过程诊断消息 是
同时间活动的报警 S 组件，最大值 40
调试功能测试
组件状态 是
各个步骤 是
停止点数量 2
状态/控制
变量状态/控制 是
变量 输入、输出、标记、DB、计时器、计数器
变量数量，最大值 30
其中的变量状态，最大值 30
其中的变量控制，最大值 14
强制
强制 是
强制，变量 输入、输出
变量数量，最大值 10
诊断缓冲器
存在 是
条目数量，最大值 500
可调整 否
其中的停电保险 100
组态
组态软件
STEP 7 是; 从 V 5.4 SP2 起
编程
操作备用装置 参见操作列表
箝位层 8
系统功能 (SFC) 参见操作列表
系统功能组件 (SFB) 参见操作列表
编程语言
KOP 是
FUP 是
AWL 是
SCL 是
CFC 是
GRAPH 是
HiGraph® 是
技术保护
用户程序保护/密码保护 是
尺寸
宽度 80 mm
高度 125 mm
深度 130 mm
重量
重量，约 460 g
