TPS54260DGQR具有 Eco-Mode 的 3.5V 至 60V 输入、2.5A 降压转换器

描述

TPS54260 器件是一款具有集成高侧 MOSFET 的 60V、2.5A 降压稳压器。它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 138μA。通过使用使能引脚，在该引脚为低电平时，关断电源电流

将降至 1.3μA。

欠压锁定 (UVLO) 电压在内部设定为

2.5V，但可利用使能引脚将该值进行提高。输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序和跟踪。开漏电源正常信号表示输出处于其标称电压值的 94% 至 107% 之内。

宽开关频率范围实现了对效率及外部组件尺寸的优化。频率折返和热关断功能可在过载情况下对部件提供保护。

TPS54260 采用 10 引脚耐热增强型 MSOP 封装和 10 引脚 3mm × 3mm 小外形尺寸无引线 (SON) PowerPAD 封装。

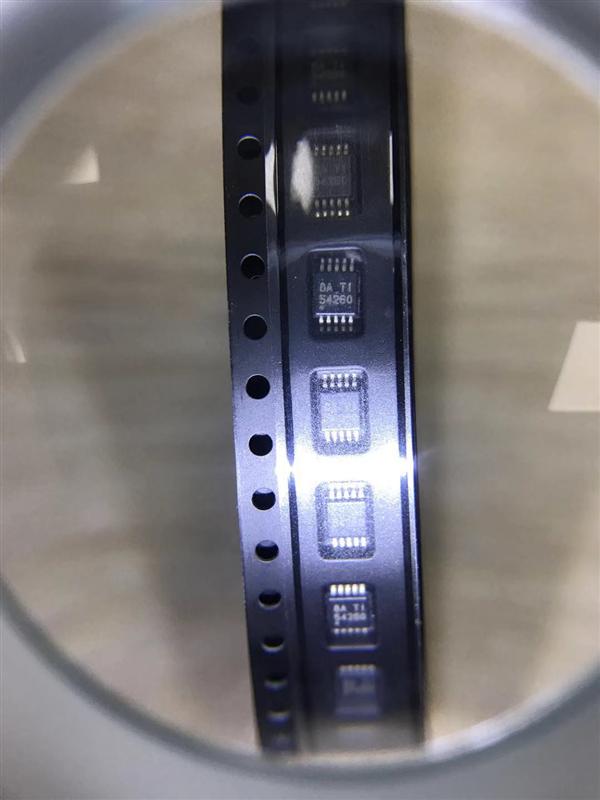

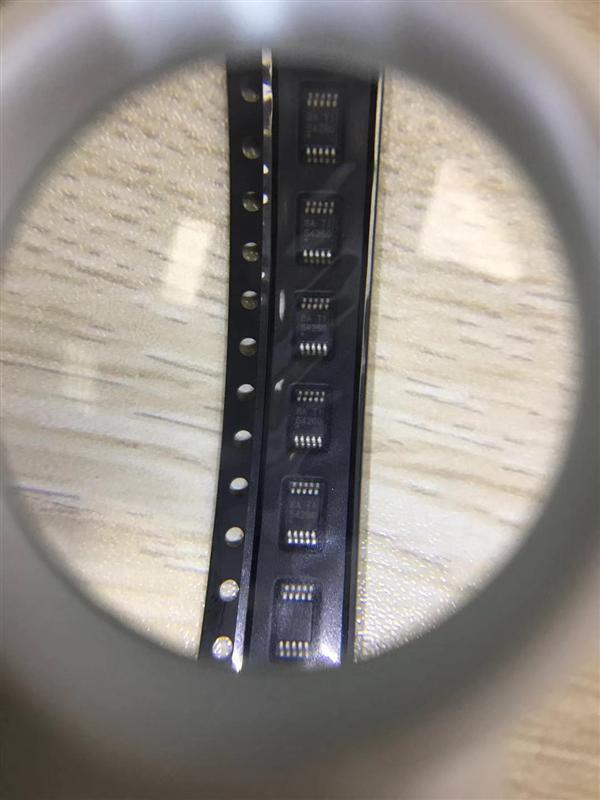

TPS54260DGQR实物拍摄

TPS54260DGQR

特性

输入电压范围：3.5V 至 60V

200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)

使用跨周模式可在轻负载时实现高效率 Eco-mode™

138μA 静态工作电流

1.3μA 关断电流

100kHz 至 2.5MHz 开关频率

同步至外部时钟

可调缓启动和排序

欠压 (UV) 和过压 (OV) 电源正常输出

可调 UVLO 电压和滞后

0.8V 内部电压基准

10 引脚 MSOP 和10 引脚 3mm × 3mm VSON 封装（带 PowerPAD™封装

使用 TPS54260 并借助 WEBENCH® 电源设计器创建定制设计
