品牌:阿尔泰 型号:PXIC-7318 用途:数据采集，测控系统 产品:FCC,CE
PXI (PCI Extensions for Instrumentation，面向仪器系统的PCI扩展)是一种坚固的基于PC的测量和
自动化平台。PXI是为了满足日益增加的对复杂仪器系统的需求而推出的一种开放式工业标准。PXI结合了PCI
的电气总线特性与Compact PCI的坚固性、模块化及Eurocard机械封装的特性，并增加了专门的同步总线和
主要软件特性。这使它成为测量和自动化系统的*、*运载平台。
产品简介：

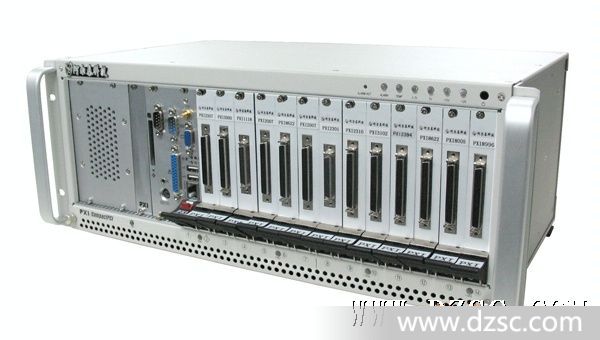

■ 3U 18槽PXI/CompactPCI仪器机箱
■ 带500W AC CompactPCI电源
■ 兼容3U PXI/CompactPCI模块
■ 1个系统槽，17个PXI/Compact PCI外围卡槽
■ 兼容PXI Rev2.2规范
■ 兼容IEEE 1101.10外形标准
■ 带滤网的冷却风扇
■ 温度、电压和风扇监控LED
■ 4U高度上架式或桌面安装
■ *合PICMG2.0规范
■ 操作环境温度：0～50℃
■ 相对湿度：10～90%
■ 尺寸：258mm×448mm×177mm（L×W×H）
其他相关PXI产品：
| 型号 | 说明 | |
| PXI总线、多路同步、支持主DMA、多种触发方式 | ||
| PXI8008 | AD：单端16路同步信号输入 每通道80KS/s 14位8K字FIFO 量程为&plu*n;10V、&plu*n;5V或0~2.5V、0~5V；程控增益 | |
| PXI8009 | AD：差分16路同步信号输入 每通道250KS/s 16位8K字FIFO 量程为&plu*n;10V、&plu*n;5V; | |
| PXI8757 | AD：差分4路同步信号输入 每路800Ks/s 16位 8K字FIFO 量程为&plu*n;10V、&plu*n;5V、&plu*n;2.5V、0-10V、0-5V；量程单独可选 | |
| PXI8996 | AD：单端8路同步信号输入 每通道192KS/s 24位8K字FIFO 量程为&plu*n;10V、&plu*n;1V；（双端可定制） | |
| PXI8800 | AD：差分12路同步信号输入 每通道100KS/s 16位8K字FIFO 量程为&plu*n;10V、&plu*n;5V；数*输方式：光纤、PXI可选 | |
| AD模拟量采集 | ||
| PXI8302 | AD：单端32路/差分16路180K 12位8K字FIFO 光隔离 DA：4路，12位 16DI、16DO | |
| PXI8305 | AD：单端32路/差分16路180K 12位8K字FIFO 光隔离 DA：4路，12位 3路32位计数器 | |
| PXI8191 | AD：单端32路/差分16路250K 16位8K字FIFO 光隔离 | |
| PXI8622 | AD：单端32路/差分16路250K 16位8K字FIFO 14DI、14DO；带计数或脉冲发生功能 | |
| DA模拟量输出 | ||
| PXI2007 | DA：4路 16位每路带16K字FIFO点频100KHz 量程为&plu*n;5V、&plu*n;10V、0~10V 任意波形发生 | |
| PXI1117 | DA：2路 12位每路128K字RAM 点频1MHz 量程为&plu*n;5V、&plu*n;10V、0~10V 任意波形发生 | |
| PXI8103 | DA：4路同步任意波形输出12位1Ms/s输出频率 每路256KRAM 量程为&plu*n;5V、&plu*n;2.5V、0~10V、0~5V | |
| PXI8603 | DA：2路同步任意波形输出12位1Ms/s输出频率 每路256KRAM AD：单端16\差分8路 100K 12位8KFIFO 8DI、8DO | |
| PXI2301 | DA：8路 12位 点频100KHz DA量程：0~5V、0~10V、&plu*n;5V、&plu*n;10V、0~10mA、4~20mA 光隔离 | |
| PXI8820 | DA：2路同步输出16位100Ks/s输出频率 每路16K FIFO数*输方式：光纤、PXI可选 | |
| 开关量和定时计数器卡 | ||
| PXI2310 | 32路光隔离数字量输出，32路光隔离数字量输入，带中断 | |
| PXI2394 | 4轴正交编码器和计数器,可选速率的多级数字滤波,脉冲/方向和加/减计数器,每个编码周期×1、×2、×4计数,2500VDC光隔离保护 | |
| PXI2307 | 16路隔离数字量输入，16路继电器输出，触点容量：24VDC 1A；120VAC 1A，带中断 | |
| PXI3000 | 48路脉冲信号发生，输出幅值：0~5V，输出频率：32K、64K、128K、256K | |
| PXI机箱 | ||
| PXIC-7314 | 3U 14槽PXI/Compact PCI仪器机箱 带500W AC电源 兼容3U PXI/Compact PCI模块 4U高度上架式或桌面安装 | |
| PXIC-7310 | 3U 10槽PXI/Compact PCI仪器机箱 带500W AC电源 兼容3U PXI/Compact PCI模块 4U高度上架式或桌面安装 | |
| PXIC-7306 | 3U 6槽PXI/Compact PCI仪器机箱 带500W AC电源 兼容3U PXI/Compact PCI模块 4U高度上架式或桌面安装 | |
| PXIC-7318 | 3U 18槽PXI/Compact PCI仪器机箱 带500W AC电源兼容3U PXI/Compact PCI模块4U高度上架式或桌面安装 | |
软件支持：
VC、VB、C++Builder、Delphi、Labview、LabWindows/CVI、组态软件等语言的平台驱动
简易示例程序（了解板卡的工作流程，包括板卡的各种初始化设置，数据的读取）
演示程序（包括波形显示、连续不间断大容量存盘、数据分析等功能）
工程级源代码开放，可直接编译通过。
备注：
