品牌:阿尔泰 型号:PCH2011 用途:数据采集,测控系统 产品:FCC,CE
信息社会的发展,在很*上取决于信息与信号处理技术的*性。数字信号处理技术的出现改变了
信息与信号处理技术的整个面貌,而数据采集作为数字信号处理的*不可少的前期工作在整个数字系统中起
到关键性、乃至决定性的作用,其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等
领域对*度、*数据采集卡的需求越来越大。ISA总线由于其传输速度的限制而逐渐被淘汰。我公司
推出的PCH2011数据采集卡综合了国内外众多同类产品的优点,以其使用的便捷、稳定的性能、*高的性价
比,获得多家试用客户的一致好评,是一款真正具有可比性的产品,也是您理想的选择。
产品应用
本卡是一种基于PC104+总线的数据采集卡,可直接和计算机的PC104+接口相连,构成实验室、产品质
量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用
场合为:
◆电子产品质量检测
◆信号采集
◆过程控制
◆伺服控制
AD模拟量输入功能:
◆转换器类型:AD7321
◆输入量程(InputRange):&plu*n;10V、&plu*n;5V、&plu*n;2.5V、0~10V
◆转换精度:13位(Bit),第13位为*号位
◆采样速率(Frequency):31Hz~250KHz
说明:各通道实际采样速率= 采样速率/ 采样通道数
◆模拟输入通道总数:16路单端,8路双端
◆采样通道数:软件可选择,通过设置*通道(FirstChannel)和末通道(LastChannel)来实现的
说明:采样通道数 = LastChannel – FirstChannel + 1
◆通道切换方式:*末通道顺序切换
◆数据读取方式:非空和半满查询方式
◆存储器深度:16K字(点)FIFO存储器
◆存储器标志:满、非空、半满
◆异步与同步(ADMode):可实现连续(异步)与分组(伪同步)采集
◆组间间隔(GroupInterval):软件可设置,*小为采样周期(1/Frequency),*大为419430us
◆组循环次数(LoopsOfGroup):软件可设置,*小为1次,*大为255次
◆时钟源选项(ClockSource):板内时钟
◆触发模式(TriggerMode):软件内部触发和硬件后触发(简称外触发)
◆触发类型(TriggerT*e):数字边沿触发和脉冲电平触发
◆触发方向(TriggerDir):负向、正向、正负向触发
◆触发源(TriggerSource):ATR(模拟触发信号)和DTR(数字触发信号)
◆触发源ATR输入范围:0V~10V
◆触发电平(TrigLevelVolt):0V~10V
◆触发源DTR输入范围:标准TTL电平
◆ AD芯片转换时间:≤1.6uS
◆程控放大器类型:默认为AD8251,兼容AD8250、AD8253
◆程控增益:1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆模拟输入阻*:10M?
◆放大器建立时间:785nS(0.001%)(max)
◆非线性误差:&plu*n;1L*(*大)
◆系统测量精度:0.1%
◆工作温度范围:0 ~+50℃
◆存储温度范围:-20℃ ~+70℃
DIO数字量输入输出功能:
◆通道数:24路,PA、PB、PC三组端口,每组8路,均可配置成输入或输出
◆输入/输出电气标准:TTL兼容
◆数字量输入:高电平的电压:2V
低电平的*高电压:0.8V
◆数字量输出:高电平的电压:2.4V
低电平的*高电压:0.5V
上电输出:低电平
定时/计数器8254:
◆计数器通道个数:三个*的减法计数器
◆计数器位数:16Bit
◆操作类型(OperateT*e):四种操作类型软件可选
◆计数方式(CountMode):六种计数方式软件可选
◆计数类型(CountT*e):二进制计数和BCD码计数
◆输入电气标准(CLKn、GATEn):低电平的*高电压为0.8V,高电平的电压为2.2V
◆输出电气标准(OUTn):低电平的*高电压为0.4V,高电平的电压为3.0V
板卡尺寸:
90mm(长) x 95.5mm(宽)
产品安装核对表:
打开PCH2011板卡包装后,你将会发现如下物品:
1、PCH2011板卡一个
2、ART软件光盘一张,该光盘包括如下内容 :
a) 本公司*产品驱动程序,用户可在PC104+目录下找到PCH2011驱动程序;
b) 用户手册(pdf格式电子文档);
安装指导:
一、软件安装指导
在不同操作系统下安装PCH2011板卡的方法一致,在本公司提供的光盘中含有安装程序Setup.exe,用户
双击此安装程序按界面提示即可完成安装。
二、硬件安装指导
在硬件安装前*先关闭系统电源,待板卡固定后开机,开机后系统会自动弹出硬件安装向导,用户可选
择系统自动安装或手动安装。
注意:不可带电插拔板卡。

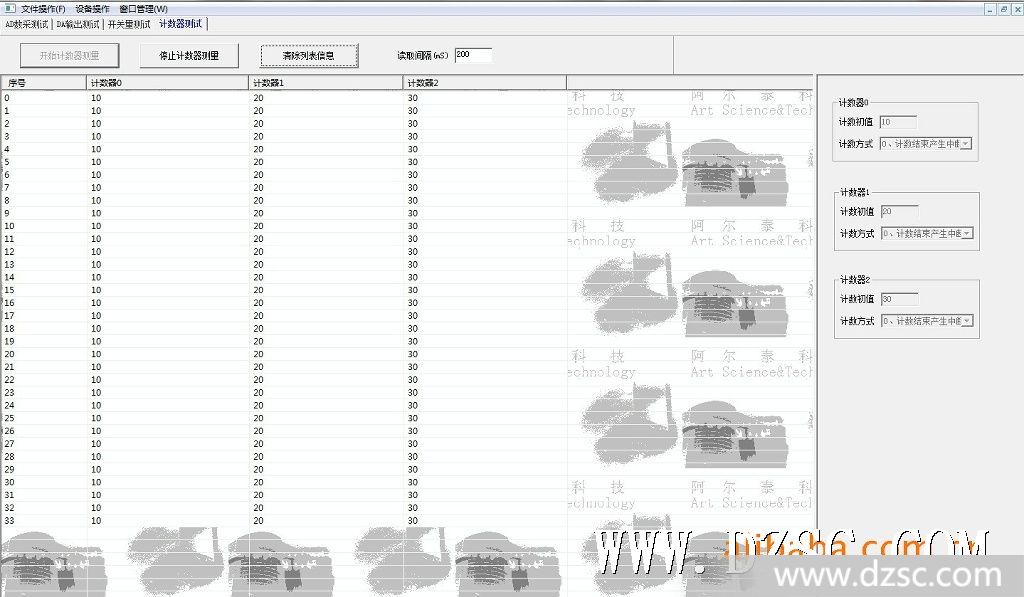

配套软件界面:
其他相关PC104+产品:
型号 | 说明 | 价格(元) | |||||||||||
模拟量采集产品,带板载缓存 | |||||||||||||
PCH2155 | AD:12路同步 每通道250KS/s 16位, 8K字FIFO AD量程&plu*n;10V、&plu*n;5V 增益1.2.4.8倍 | 6800 | |||||||||||
PCH2932 | AD:单端16路/差分8路 250KS/s 12位 16K字 FIFO DA:4路 12位 ;可编程开关量24CH; | 2880 | 50P,2.0间距 | ||||||||||
PCH2001 | AD:单端16路/差分8路 250KS/s 12位 16K字 FIFO DA:4路 12位 ; | 2680 | |||||||||||
PCH2011 | AD:单端16路/差分8路 100K 12位 8K字 FIFO DA:4路 12位 ;可编程开关量24CH;3路计数器 | 2380 | |||||||||||
模拟量采集产品,无板载缓存 | |||||||||||||
PCH2000 | AD:单端16路/差分8路 500KS/s芯片转换速率 12位;DA:4路 12位 ;量程&plu*n;5V、&plu*n;10、0~10V:可编程开关量24CH | 1900 | |||||||||||
PCH2010 | AD:单端16路/差分8路 500KS/s芯片转换速率 12位;可编程开关量24CH;3路16位定时/计数器 | 1700 | |||||||||||
模拟量输出(DA)产品 | |||||||||||||
PCH2004 | DA:8路 DA建立时间10us 12位 量程为0~10V、&plu*n;5V、&plu*n;10V | 1800 | |||||||||||
数字量产品 | |||||||||||||
PCH2531 | 16路 光隔离数字量输入(湿接点共阴*) / 16路光隔离集电*开路输出(*大30V、100mA) | 1600 | |||||||||||
PCH2522 | 32路 光隔离集电*开路输出(*大30V、100mA) | 1350 | |||||||||||
PCH2542 | 9路 光隔离定时计数器 | 1100 | |||||||||||
运动控制卡 | |||||||||||||
PCH1020 | 四轴运动控制卡 | 3800 |
软件支持:
VC、VB、C++Builder、Delphi、Labview、LabWindows/CVI、组态软件等语言的平台驱动
简易示例程序(了解板卡的工作流程,包括板卡的各种初始化设置,数据的读取)
演示程序(包括波形显示、连续不间断大容量存盘、数据分析等功能)
工程级源代码开放,可直接编译通过。
备注:
