品牌:鼎兴 型号:DGYK 种类:液位 材料:金属 材料物理性质:磁性材料 材料晶体结构:其他 制作工艺:干簧管 输出信号:开关型

传感器
由浮球、检测管、法兰及接线盒等组成（见图1）
（1）测量范围：S型≤4M，G型、F型：≤12M。
（2）H1、H2均不能小于100mm。
（3）工作温度：G型、F型：-40℃～120℃,
S型：-5℃～45℃，大于上述温度，需要定做。

（4）工作压力：G型:0.6 MPa, F型：0.25MPa, S型常压，大于上述值时，可以定做。
（5）被测介质密度：>0.7g/cm3。
（6）被测介质粘度：<1.25st（≤50×10-*a.S）。
（7）检测管一般用Φ20的不锈钢（1Cr18Ni9Ti）或*腐场合用聚四氟乙烯（或F46）制造。
（8）浮球为Φ120不锈钢（1Cr18Ni9Ti）球制作，用于*腐场合采用聚四氟乙烯（或F46）

保护层。塑料浮球直径为Φ140，浮筒为Φ100。传感器垂直安装于被测液体中，在液体浮力的作用下，内部带有磁钢的浮球，随液位变化而产生位移。磁钢的磁场作用于传感器检测管内的湿（干）簧管，使其触点吸合或断开，形成传感器输出阻值的变化。通过显示表将阻值的变化转换成相对应的LED发光二*管亮熄，从而模拟出被测液位的高低变化，当液位在两湿（干）簧管之间时不吸合，显示表保持上一位置，直到下一湿（干）簧管动作，*其不出现暗区。
2、 液位报警点是预先设定的，当液位*预定的设定点时，显示表内继电器动作，通过继电器触点的通断，给出相应上、下限报警信号及输出控制信号，以实现液位显示和控制的自动化。
（五）安装与接线
1、传感器安装

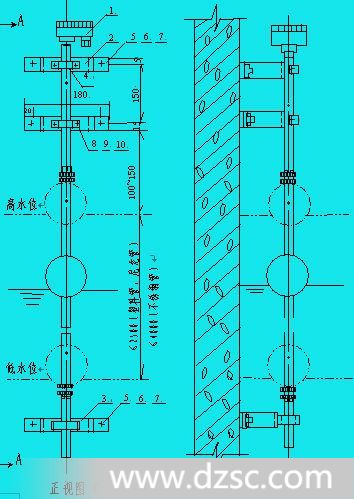

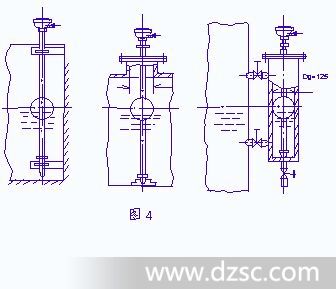

（1）传感器的安装可采用旁通管安装法、池壁安装法及容器顶部安装法（见图4）。传感器安装在容器上时，其下部应牢固固定于容器底部。（池壁安装法详见图10-14及表一）
（2）传感器的检测管与安装法兰间用YS250-F6×6盘根填满后，再用压紧螺帽紧固。
（3）安装时*须将浮球固定磁钢的一端朝下,否则产生测量误差，装前可用铁钉等铁磁物质测试判断 。

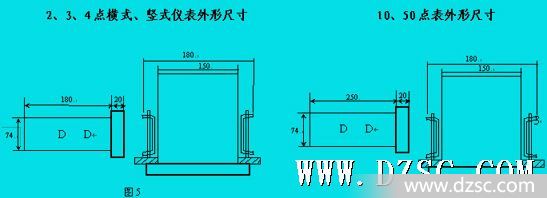

2、显示表安装 显示表嵌入面板安装在仪表盘上，开口尺寸为76+1×152+1 （见图5～9）。 3、仪表接线 （1）传感器与显示表之间连线，不能同交流强电线同路敷设，以*交流电产生电磁干扰信号，影响仪表指示甚至损坏仪表， *好采用KVV- n×1mm2导线桥架或铁管内敷设、具体接线（见图15-20）。 （2）水泵自动控制接线方法见附图。
	附：1、本图适用于钢筋混凝土水池、钢制水箱及不锈钢水箱，其固定件用不锈钢材质。 2、钢制、不锈钢制水箱支架,焊在水箱壁上或箱内钢梁上。 3、水位传感器检测管为塑料或尼龙材质时，而水位控制幅度小于1.5米（不锈钢管小于2.5米）时，支架（二）可取消。 4、支架固定位置，应*浮球在每个控制点运行无阻。 5、*须*检测管安装垂直度，钢制支架等*件涂底漆二度，面漆三度。 设 备 材 料 序号 名 称 型号及规格 单位 数量 1 水位传感器 DGYK 套 1 2 支架（一） -30×3扁钢L=420 个 2 3 支架（二） -30×3扁钢L=346 个 1 4 管 卡 -20×2扁钢L=80 个 2 5 膨胀螺柱 M10×100镀锌 个 6 6 六角螺母 M10 个 6 7 垫 片 X10镀锌 个 6 8 六角螺栓 M4×20镀锌 个 4 9 六角螺母 M4镀锌 个 4 10 垫 片 X4镀锌 个 8
