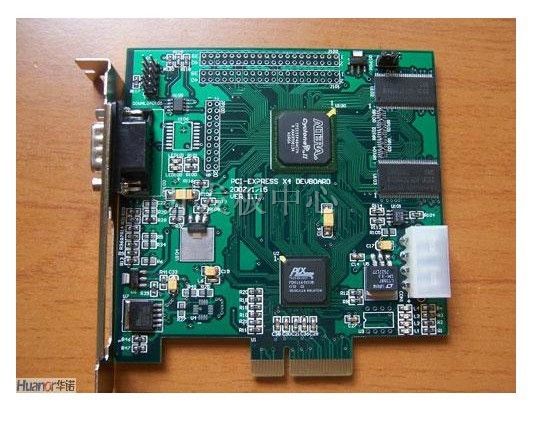

S2800 PCI-EXPR*S X4*数*输开发板



 产品介绍：

  该开发实验板采用PCI-E x4接口，为方便用户进行自主开发，提供了100个可用的FPGA IO输入输出，用户可以自行设计应用接插板，如外部A/D数据采集，图象数据处理等系统应用，而不需要对PCI-E接口有过多的了解。

  PCI-EX4接口芯片采用了PLX公司的PLX811*B13BI，*支持PCI-E 1.0A协议，外部接口*高支持133M的工作频率，64位总线的宽度，支持*大1066M字节/秒的突发峰值传送速度。

  *FPGA芯片采用ALTERA公司的新型CYCLONE2 FPGA系列，EP2C35F484C8,容量为35000个逻辑宏单元，等效于标准100万逻辑门电路，速度为-8，编译后系统速度可以*100MHz；

  *提供ALTERA QUARTUS2 6.0开发工具光盘；

  开发板支持AS方式。



性能参数：

  FPGA的外部总线接口支持8、16、32，64位数据总线，可以直接和CPU、SDRAM、FIFO、SRAM、外部接口芯片等设备直接相连。

  FPGA外扩32/64M字节64位SDRAM，工作频率*大133M，8字突发方式；

  FPGA外扩100个用户IO，支持1.8V、2.5V、3.3V外部IO输入输出标准；



实际数*送效率测试：

  该开发板在以下PC机上测试并正常开机通过：

  性能测试采用循环*大化传送方式，每次DMA块大小为512K字节，按5秒平均流量计算，由1秒内传送多少次DMA块计算。

  CPU 内存  主板芯片组             操作系统   DMA读（主机内存到PCI-EX4端）DMA写（PCI-EX4端到主机内存）
  P4 2.8G 512M DDR2 945PL 800外频   WINXP            340M字节/秒               450M字节/秒



应用范围：

  工业数据采集,a/d,d/a数据变换,数据处理;

  多路232/485扩展,无需外部16c550,1C6*大可提供12个串口；

  内部16c550的fifo可达1k字节;

  多路开关量输入/输出扩展,可扩展至64路;

  pci数据缓冲,数据加密;

  工业控制;



光盘内容：

  FPGA内部*源代码设计和使用手册及说明；

  驱动程序*源代码设计和使用手册及说明；

  PCI-E电路设计说明文档资料；

  电路原理图和PCB库文件。
