穿心电容是一种三端电容，具有非常小的寄生电感，旁路阻抗非常小，并且由于穿心电容可以直接安装在金属面板上，因此它的接地电感更小，几乎没有引线电感的影响，故而自谐振频率很高。同时，由于穿心式设计且它的输入输出端被金属板隔离，有效地防止了高频信号从输入端直接耦合到输出端。这种低通高阻的组合，在 1GHz 频率范围内，提供了极好的抑制效果。这两个特点决定了穿心电容具有接近理想电容的滤波效果，即穿心电容/射频干扰滤波器是干扰/抗干扰滤波的理想器件。

穿心电容的介质为陶瓷介质，而陶瓷电容的容量会随环境温度变化而变化，这种容量变化会影响滤波器的滤波截止率。陶瓷电容的容量温度变化率是由陶瓷介质本身决定的。因此，选择适当的陶瓷介质非常重要。一般来说，相对于某些操作和环境参数，介电常数(以及因此产生的滤波器电容值)的稳定性会随着介电常数的增加而恶化。影响介电常数的具体因素有温度、电压、频率和时间(老化)。电磁干扰滤波器制造中使用的三种主要陶瓷介电通常被称为超稳定(NP0/C0G)，稳定(X7R)和通用(Y5U或Y5V)。

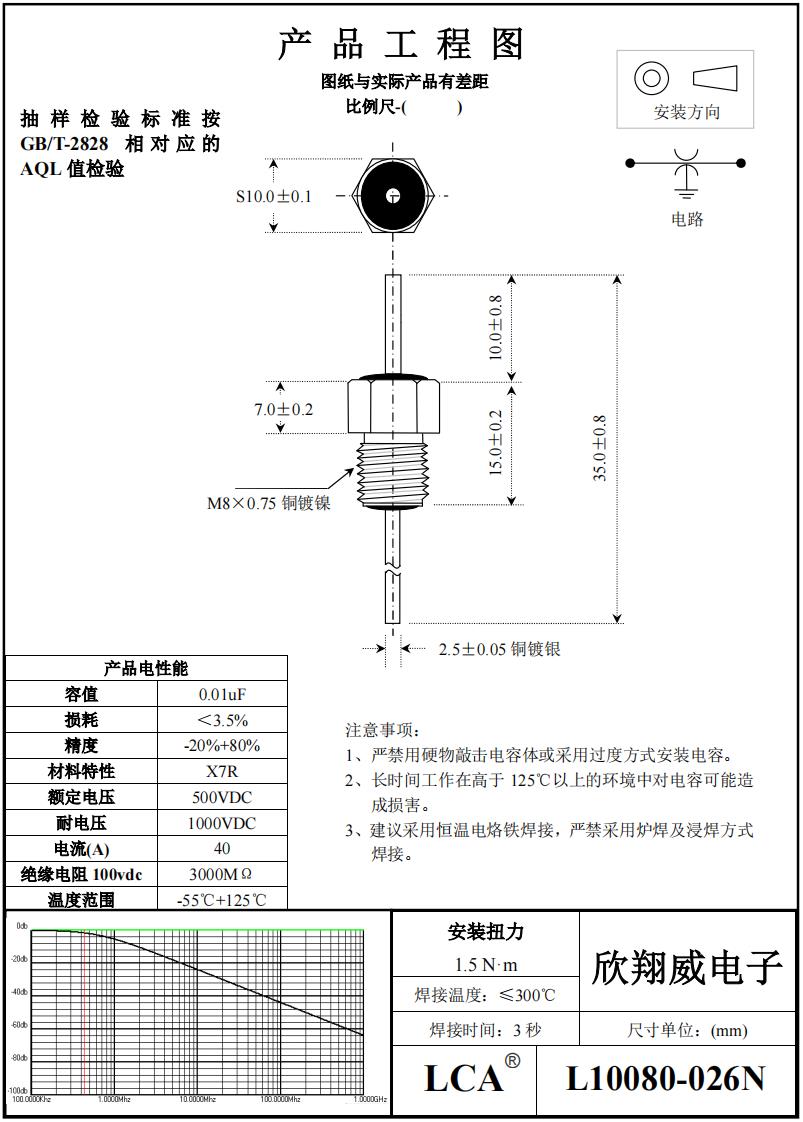

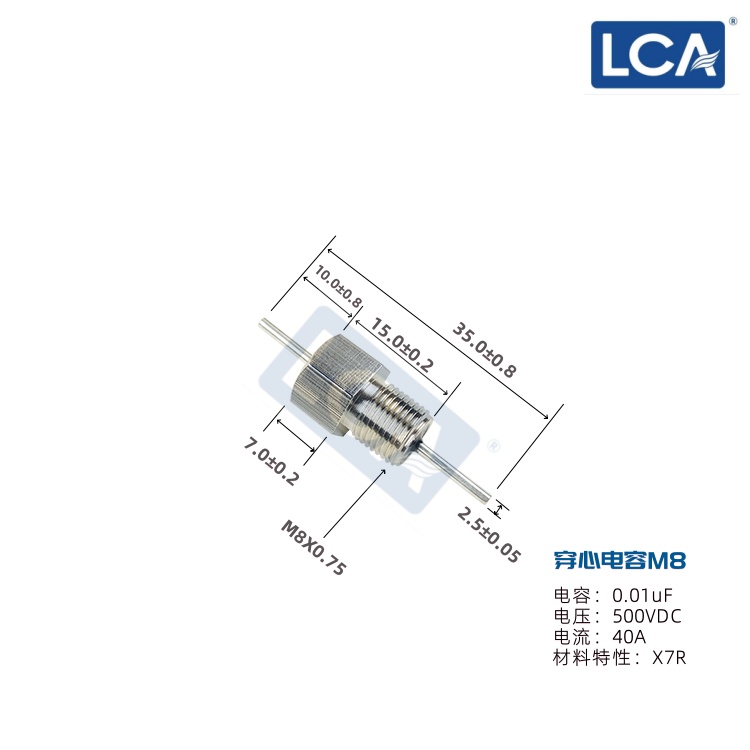

产品名称：螺纹式穿芯电容/低通滤波器

容值：0.01uF

损耗：＜3.5%

精度：-20%+80%

材料特性：X7R

额定电压：500VDC

耐电压：1000VDC

电流(A)：40

绝缘电阻100vdc：3000MΩ

温度范围：-55℃+125℃

企业名：福州欣翔威电子科技有限公司

类型：原厂制造商

电话： 0591-83954444

手机：18060819035

联系人：李先生

QQ：

邮箱：83954444@0591xw.com

地址：福建福州马尾区亭江镇亭江路99号 A01栋1005号厂房(自贸试验区内)
