XR-PSY人体静电释放报警仪

人体静电消除球

XR-PSY人体静电释放报警器是适用于易燃、易爆及防静电场所的人体静电释放的仪器仪表。

其特点在于设计合理的人体静电释放电阻，合理有效控制人体静电释放，延长人体静电释放时间，

降低瞬间人体静电释放能量，能够使人体静电安全释放。同时能检测人体与静电触摸球接触是否

可靠，声光报警提示静电消除是否完毕。

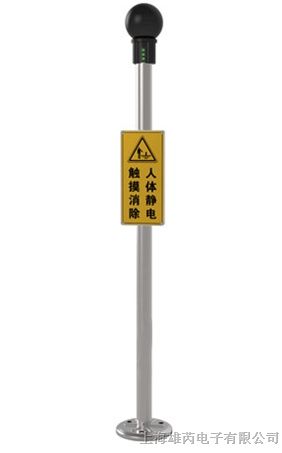

产品图片

技术参数：

  电气参数

    1. 工作电源：高性能内置锂电池
    2. 休眠电流：＜1mA
    3. 工作电流：＜5mA
    4. 工作温度： -40℃~60℃
    5. 响应时间：＜1s
    6. 接地电阻:  ≤55Ω
    7. 防爆等级： ExiaIICT4 Gb
    8. 耐静电压：±20KV
    9. 报警方式：声光报警(＞90dB、30cm直线距离测量)
机械参数

1.立杆材质：304不锈钢
    2.  立杆直径： Φ38mm
    3. 立杆壁厚：1.0mm
    4.产品高度：1m
    5. 触摸球直径： Φ90mm
    6. 安装法兰壁厚：3.0mm
    7. 接地电缆长度：3m直线PU电缆

产品特点：

    1. 超低功耗设计，正常使用期间无需更换电池
    2. 触摸式感应，无机械活动部件
    3. 整体环氧树脂密封，防腐、防水、防潮
    4. 防爆触摸球，安全释放静电，人体接触不产生电击感
    5. 声光报警提示人体与防爆触摸球接触可靠和静电释放完毕
    6. 接地线独立检测，接地电阻符合标准，确保可靠接地

参考标准：

    XR-PSY人体静电释放报警器设计参考以下国家标准：
    GB12158-2006《防止静电事故通用导则》
    B50074-2002《石油库设计规范》
    第14.3.13条规定：由于人们穿着人造织物衣服极为普遍，人造织物极易产生静电，往往积聚在人

体上。为防静电可能产生的火花，需对进入轻油泵房、轻油罐顶上、轻油作业区的操作平台，以及

爆炸危险区域等处的扶梯上或入口处设置消除人体静电的装置。此消除静电装置是指用金属管做成

的扶手，在进入这些场所之前人体应抚摸此扶手以消除人体静电。
SH3097-2000《石油化工静电接地设计规范》
XR-PSY人体静电释放报警器经国家防爆电气产品质量监督检验中心（NCEX），符合下列标准：
GB3836.1-2010  爆炸性环境 第1部分：设备通用要求
GB3836.4-2010  爆炸性环境 第4部分：由本质安全型“i”保护的设备
