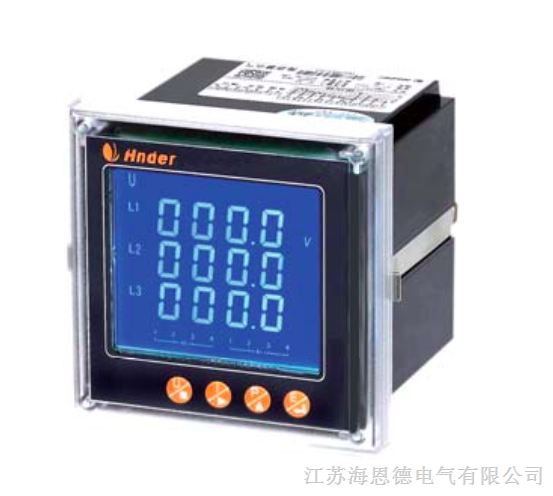

GMA09E3Y多功能网络仪表是南京海恩德电气有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。 　　该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。 　　多功能网络仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有南京海恩德的GMA07E3Y、GMA09E3Y。安科瑞的ACR220EL，江苏斯菲尔PD194－E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。 　　下面以南京海恩德的GMA09E3Y产品为例，介绍GMA09E3Y多功能网络仪表的功能及技术参数。 　　功能：LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量；4DI+2DO；RS485通讯接口、Modbus-RTU协议。 适用环境 　　工作温度：-10℃~+45℃ 　　储存温度：-25℃~+70℃ 　　相对湿度：≤95%不结露 　　海拔高度：≤2500m 电磁兼容 　　静电抗干扰实验：Ⅳ级（IEC61000-4-2） 　　辐射抗干扰试验：Ⅲ级（IEC61000-4-3） 　　电快速瞬变脉冲群干扰试验：Ⅳ级（IEC61000-4-4） 　　浪涌抗干扰试验：Ⅳ级（IEC61000-4-5） 　　射频传导干扰试验：Ⅲ级（IEC61000-4-6） 　　电磁场抗干扰试验：Ⅲ级（IEC61000-4-8） 功能 　　可直接从电流、电压互感器接入信号； 　　可任意设定PT/CT变比； 　　仪表显示可滚动设置； 　　I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计； 　　多块仪表可设置不同地址； 　　可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix, Citec，组态网等）；高亮度LED或背光LCD显示，可视度高； 　　方便安装，接线简单，工程量小； 　　仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行； 　　四象限电能计量，分时计费，最大需量纪录及12个月电能统计。 应用领域 　　能源管理系统 　　变电站自动化 　　配电网自动化 　　小区电力监控 　　工业自动化 　　智能建筑 　　智能型配电盘、开关柜 技术参数 网络：三相三线、三相四线 精度等级：电流、电压、功率、有功电能：0.2级，无功电能：0.5级，频率：0.05Hz。 输入电流：额定值：AC1A、5A，过负荷：1.2倍持续，瞬时10倍/10秒，功耗：＜0.2VA，阻抗：＜0.1Ω 输入电压：额定值：AC100V、400V，过负荷：1.2倍持续，瞬时2倍/1秒，功耗：＜0.2VA，阻抗：＞200kΩ 工作电源：工作范围 AC85-270V，频率 50±5Hz，60±5Hz，功耗 ＜1W。 工频耐压：2kV/1min交流有效值 开关量输入：2、4或8路路干接点输入，内置+5V电源 开关量输出：输出方式：2或4路继电器常开触点输出，触点容量：AC250V/2A、DC30V/2A 脉冲输出：输出方式：集电极开路的光耦脉冲，2路输出，脉冲常数:3200imp/kWh。 通讯：RS485接口，MODBUS-RTU协议，波特率19200、9600、4800、2400、1200bps可设定 外形及安装尺寸(mm) 　　HND09E3的面框尺寸为96mm×96mm，开孔尺寸为88mm×88mm，安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LED显示。 　　HND09E3Y的面框尺寸为96mm×96mm，开孔尺寸为88mm×88mm，安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LCD显示。 订货示例 　　　型号：HND09E3Y 　　　辅助电源：AC/DC220V 　　　输入信号：380V 600A/5A 2DI/2DO 　　　电网：三相四线 　　　通讯：RS485/Modbus-RTU 联系人：吴先生
