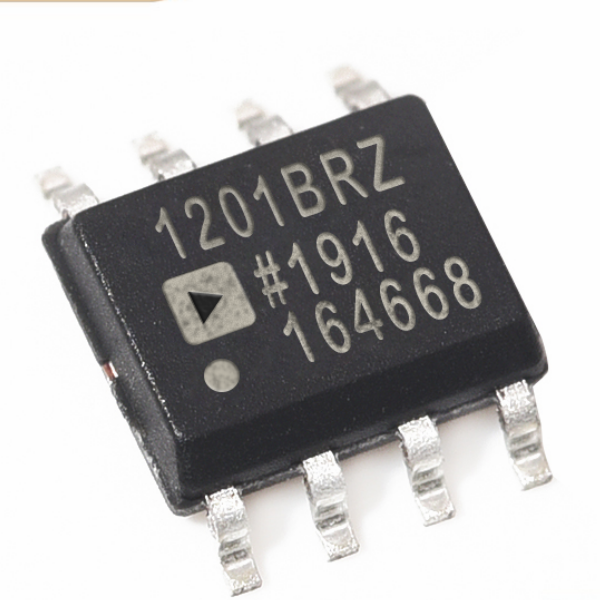

ADUM1201ARZ-RL7数字隔离器接口芯片

ADuM1200/1201 双通道数字隔离器该数字隔离器采用 Analog Devices 磁隔离的

 iCoupler 芯片级变压器，使设计人员能够实现具有多通道灵活性的强大隔离电路。

ADuM1200 是双通道、数字隔离器，带 2/0 通道定向ADuM1201 是双通道、数字隔离器，

带 1/1 通道定向 低功率高速，电流传递比、非线性传递函数和温度—

自然和寿命效应通过简单的我车钩数字接口和稳定的性能特点。
对于外部驱动器和其他分立元件是消除有了这些我耦合器产品。此外，
我耦合器装置消耗光电耦合器功率的十分之一至六分之一，在可比的信号数据速率。
A Du M120x 隔离器提供两个独立的隔离多种通道配置和数据速率的通道
（请参阅订购指南）。这两部分都与供应两侧电压范围从2.7 V 至5.5 V ，提供
与较低电压系统的兼容性，以及启用一个跨隔离栅的电压转换功能。
此外, A Du M120x 提供低脉冲宽度失真（ CR 级< 3 ns ）和严格的通道间匹配
（ CR 等级< 3 ns ）。与其他光耦替代品不同，A Du M120x 隔离器具有zhuan利的刷新功能，
在没有输入逻辑转换的情况下确保 dc 的正确性以及在上电/掉电条件下。
A DuM1200W 和 A Du M1201W 是汽车级符合 125 ? C 操作条件的版本。参见汽车
产品部分获取更多信息

特点  ADUM1201ARZ-RL7数字隔离器接口芯片
窄体，符合 RoHS 标准, SO IC 8 引脚封装低功耗运行
5V 操作从 0 Mbps 到 2 MBps 时，每通道zui大值1.1 mA10 Mbps 时每个通道zui大值3.7 mA
25 Mbps 时每个通道zui大值8.2 mA3 V 操作从 0 Mbps 到 2 MBps 时，每个通道zui大值0.8 mA
10 Mbps 时每个通道zui大值为2.2 mA25 Mbps 时，每个通道zui大值为4.8 mA
双向通信3 V / 5 V 电平转换高温操作: 125 ? C高数据速率: dc 至 25 Mbps （ NRZ ）
jing确定时特性3 ns zui大脉宽失真3 ns zui大通道间匹配高共模瞬态抗扰度:> 25 kV /μ s
适用于汽车应用

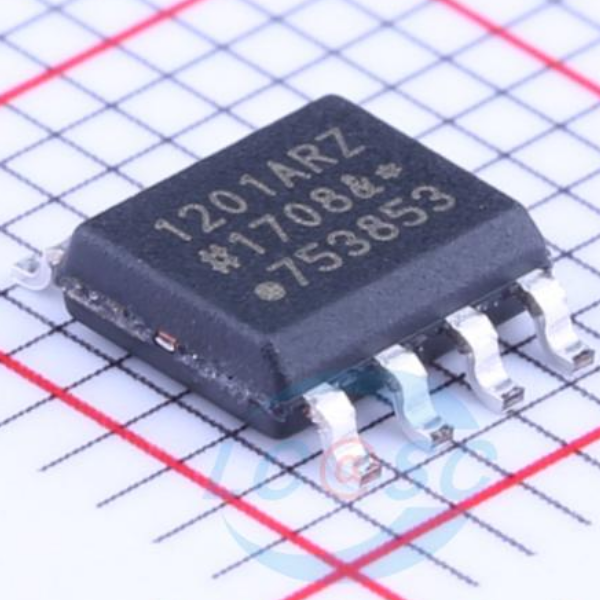

ADUM1201ARZ-RL7数字隔离器接口芯片

ADUM1201ARZ-RL7数字隔离器接口芯片
