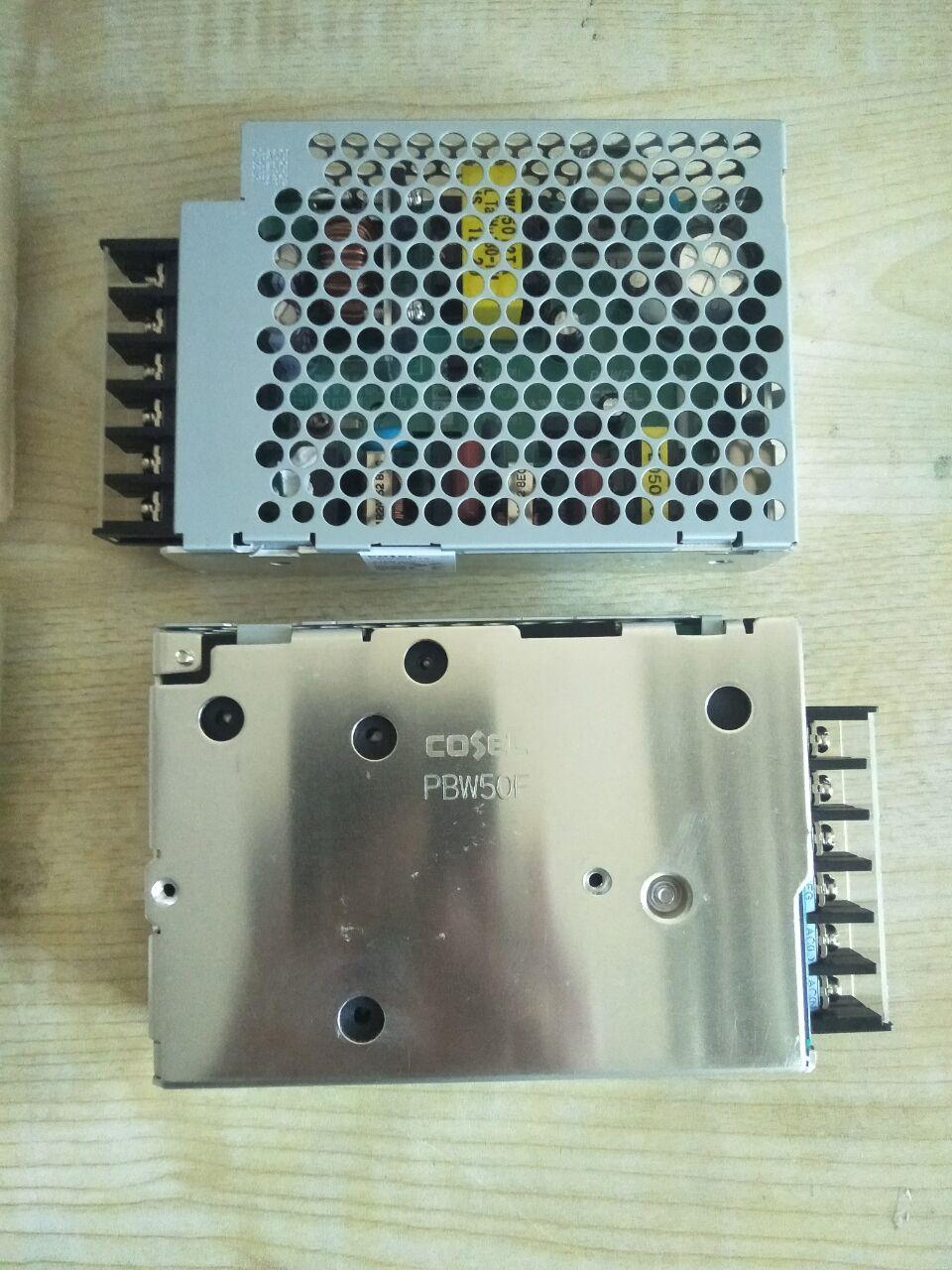

PBW50F系列50W双路输出电源PBW50F-12 PBW50F-15PBW50F-5

额定输入：AC85 - 264V1Φ

额定输出功率：50W

额定输出电压：±5V（+ 10V参考编号），±12V（+ 24V参考编号），±15V（+ 30V参考编号）



保修期5年（请参阅使用说明书）

*在根据任何要求的EMC / EMI规定安装电源的设备上执行必要的测试。



目录（包括尺寸）

使用说明书

可选部件





特征

订购信息和选项

EMI滤波器

产品阵容

框图

PBW50F的特点



•小尺寸，重量轻

•谐波衰减器（符合IEC61000-3-2）：除PBA1500T外

•通用输入（AC85 - 264V）：PBA1500T AC170-264V3Φ

•采用同步整流技术（PBA50F - 150F）

•选件（PBA10F - 150F，PBW15F - 50F）

•并行操作和并行冗余操作（PBA300F - 1500F，PBA1500T）

•风扇，远程开/关等功能（PBA300F - 1500F，PBA1500T）

信息和选项



PB（1）W（2）50（3）F（4）-□（5）-□（6）



（1）系列名称

（2）双路输出

（3）输出功率

（4）通用输入

（5）输出电压

（6）可选

  C：带涂层

  G：低漏电流（0.15mA / ACIN 240V）

  E：低漏电流和EMI等级A（0.5mA / ACIN 240V）

  T：垂直端子块

  J：连接器类型

  R：带遥控开/关

  N：带盖子

  N1：带DIN导轨

  V：外部输出电压设定电位器

EMI滤波器



NAC-06-472

脉冲噪声类型：NAP系列

低漏电流类型：NAM系列

*鉴于其他可与电源并联的设备，建议使用额定电流的EMI / EMC滤波器。

Product Line-up

Product Name	Output Wattage	Output Voltage?1?1Current
PBW50F-5	30W	±5V (+10V)  Rated Current1: 3.0A  Rated Current2: 4.0A *
PBW50F-12	50.4W	±12V (+24V)  Rated Current1: 2.1A  Rated Current2: 2.7A *
PBW50F-15	51W	±15V (+30V)  Rated Current1: 1.7A  Rated Current2: 2.4A *
