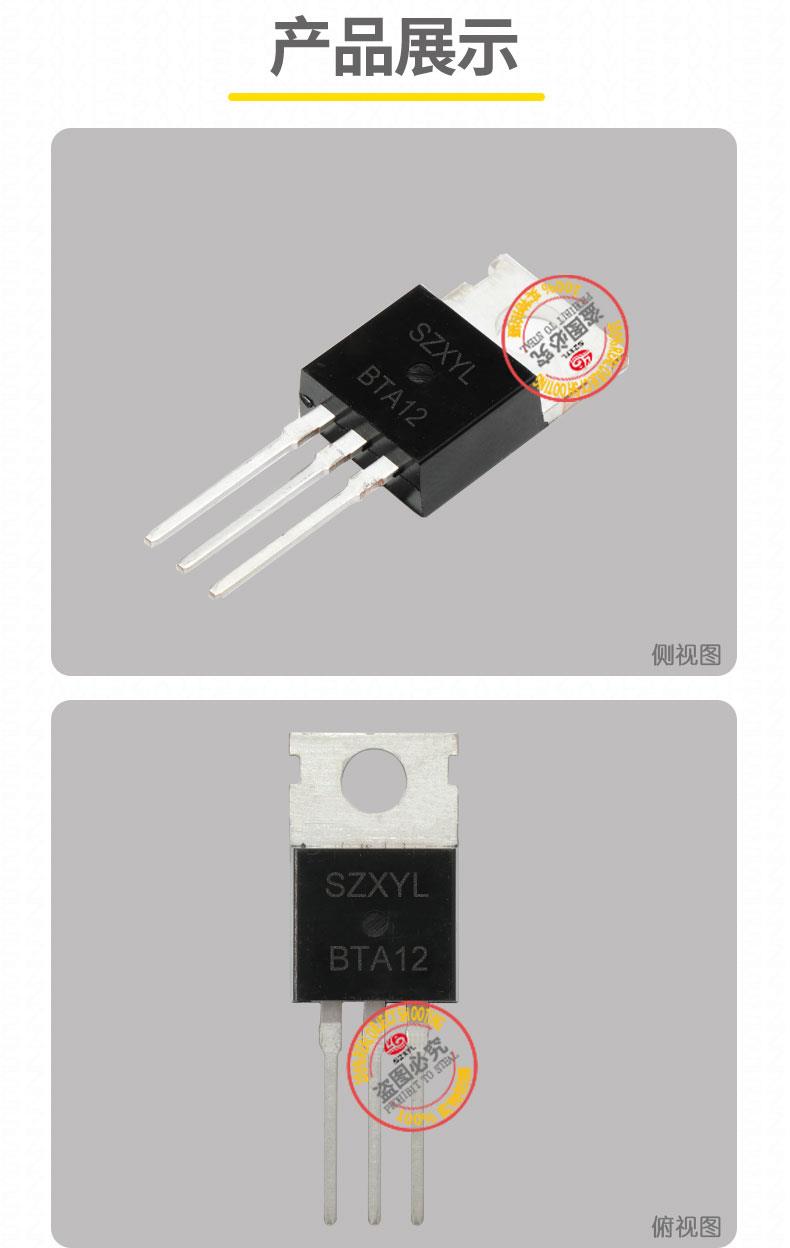

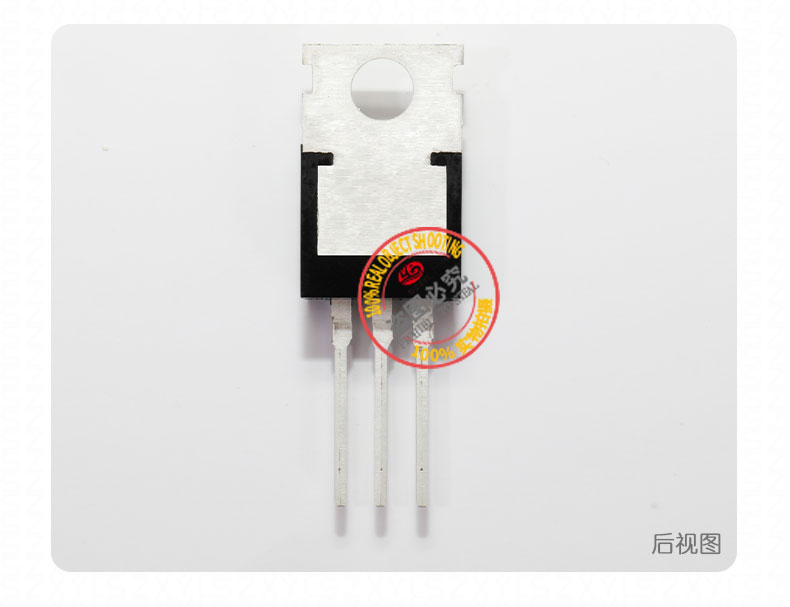

BTA12TO-220 12A600V 率晶闸管

  • 型号/规格:

    BTA12

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-220

  • 环保类型:

    无铅环保型

  • 输出电压:

    600V

  • 功率特性:

    中功率

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-18

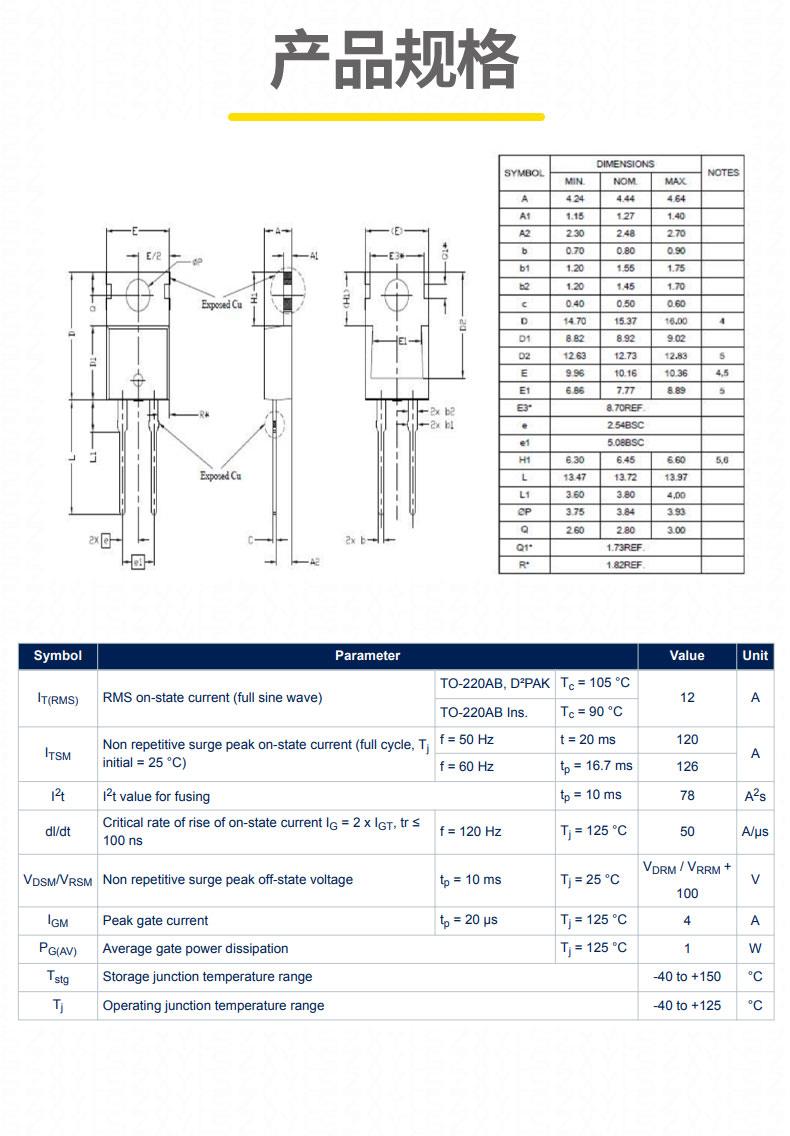

BTA12TO-220的he心参数

  • 通态电流(IT RMS):12A
  • 断态重复峰值电压(VDRM/VRRM)
    • 标准型号:600V
    • 高压版本:800V或 1000V
  • 门极触发电流(IGT)
    • 典型值:15-50mA
    • 高灵敏度版本:≤15mA
  • 门极触发电压(VGT):≤1.5V
  • 保持电流(IH):35-40mA
  • 通态压降(VTM):≤1.5V
  • 浪涌电流(ITSM)
    • 标准值:120A
  • 工作温度范围:-40?C 至 %2B 125?C
  • 封装类型:TO-220AB

BTA12TO-220的功能与特性

  1. 双向全波控制与高效功率调节
    BTA12 为三端双向可控硅,支持交流电源的双向导通与相位控制,无需额外极性转换电路,适用于全波整流、功率调节及开关控制.
  2. 12A 电流与宽电压兼容性
    • 12A 通态电流BTA12TO-220可直接驱动 1.5kW 以下负载,无需并联器件。
    • 600V/800V/1000V 耐压:覆盖 220V/380V 工业电网及新能源设备电压需求,高压版本可替代低耐压型号以提升系统可靠性。
  3. 触发灵活性与驱动优化
    • 触发电压≤1.5V:兼容低压逻辑信号,支持过零触发或相位角触发,实现精准功率调节
  4. 高效散热与紧凑封装
    • TO-220AB 封装优势
      • 金属散热片与 PCB 铜箔或铝制散热器紧密接触,在 25?C 环境下可满足 12A 负载需求。
      • 持续高负载(>8A)或环境温度>50?C 时,建议使用铝制散热器或增加 PCB 铜箔厚度(≥2oz),降低热阻。
      • 短时脉冲负载可依赖封装自身散热能力,但需确保浪涌电流不超过 ITSM(120A)。
  5. 宽温域与抗干扰性能
    • -40?C 至 %2B 125?C 工作范围:适应工业自动化、汽车引擎舱及户外设备等极端环境。
    • 高 dv/dt 耐受:典型值≥100V/μs

BTA12TO-220的典型应用场景

  1. 工业与家电控制
    • 电机调速系统:三相或单相交流电机的无级变速控制,通过相位角调节实现软启动与节能运行
    • 加热设备功率调节:电炉、热水器、暖风机的温度控制,结合温控器实现 PID 闭环调节
    • 大功率照明调光:LED 射灯阵列、舞台灯光的亮度调节,支持 DMX512 协议或模拟信号控制
  2. 电力电子与能源管理
    • AC-DC 全波整流:构建高功率开关电源的前级整流电路,提升转换效率并减少谐波干扰。
    • 固态继电器(SSR)he心元件:替代电磁继电器,实现无触点控制与长寿命运行
    • 过流 / 过压保护:与熔断器、TVS 二极管或 MOV配合,实现电路短路或浪涌保护
  3. 汽车与新能源领域
    • 车载电源管理:调节点烟器、逆变器或 DC-DC 转换器的输出功率,适应不同负载需求
    • 新能源设备接口控制:太阳能逆变器、储能系统的双向能量流动控制
  4. 商业与建筑自动化
    • HVAC 系统控制:空调压缩机、通风设备的启停与功率调节,实现节能运行
    • 应急电源切换:在 UPS 或备用电源系统中,作为静态开关元件快速切换主备电源
