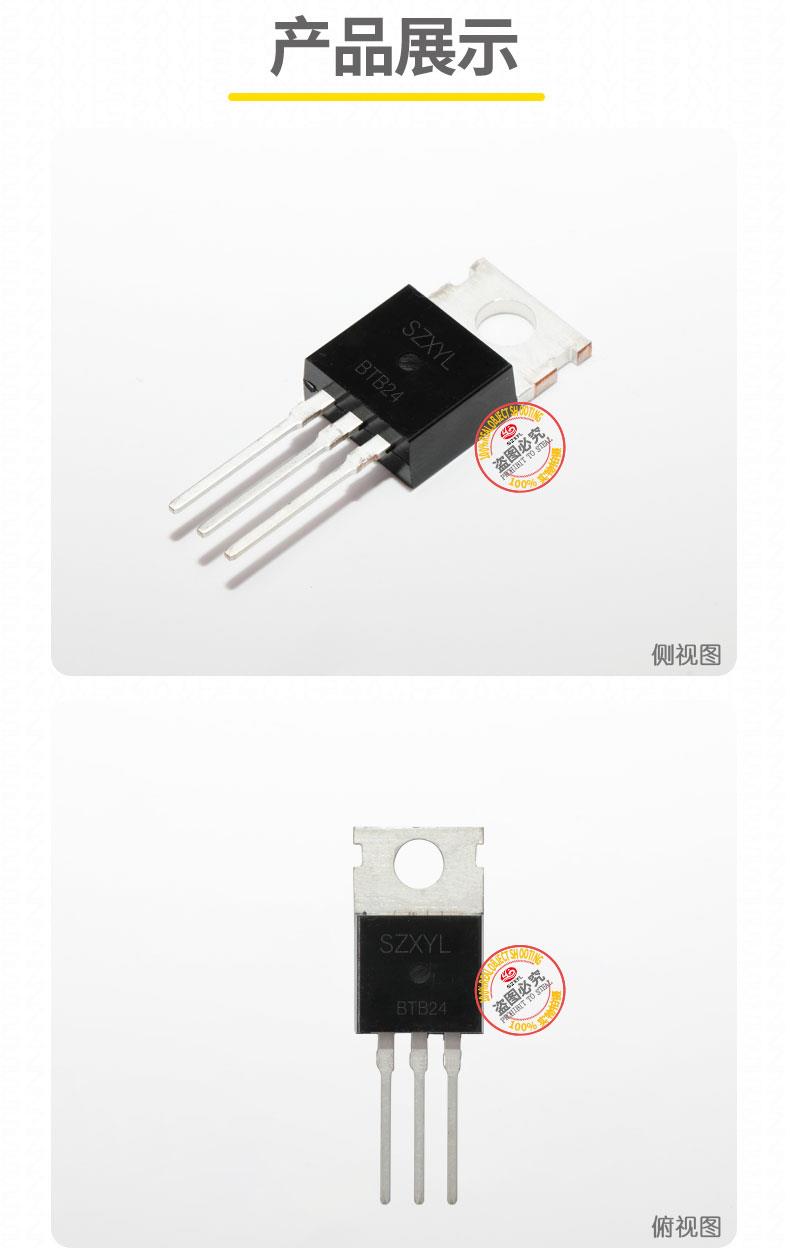

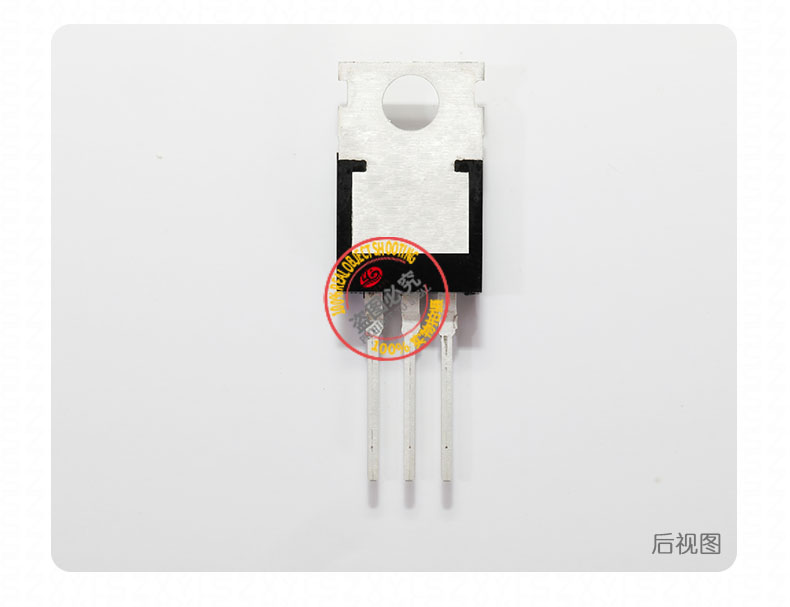

BTB24 TO-220AB 是一款采用 TO-220AB 封装的高性能双向可控硅（TRIAC），专为中大功率交流开关、相位控制及高压调节设计。其he心优势在于25A 通态电流、400V~800V 反向重复峰值电压及三象限触发能力，适用于工业设备、新能源、家电控制等对可靠性和能效要求严苛的场景。以下是其详细产品描述：
BTB24 TO-220AB 是一款基于五层 NPNPN 结构的硅基双向可控硅，采用台面玻璃钝化工艺及多层金属电极设计，具备高 dv/dt（500-1000V/μs）和 dI/dt（>50A/μs）耐受能力，支持高频（>100Hz）交流切换。其 TO-220AB 封装专为通孔安装设计，引脚间距 7.62mm，适配标准 PCB 布局，支持波峰焊与手工焊接，并通过 UL 94V-0 阻燃ren证。

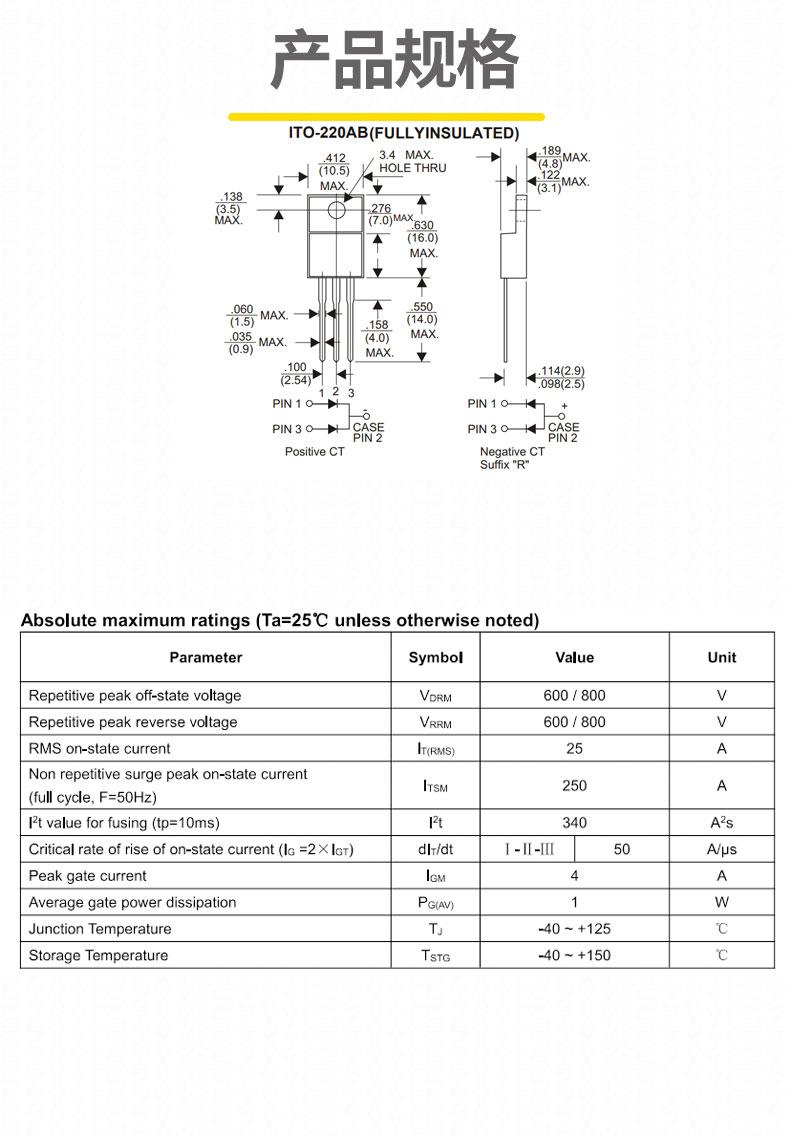

电气性能
- 反向电压（VRRM）：400V、600V、700V、800V，容差 ?5%，覆盖中高压应用需求。
- 通态电流（IT (RMS)）：25A/24A，支持长期稳定工作，可承受瞬时浪涌电流 250A 半正弦波）。
- 触发电流（IGT）：1.75-50mA
- 通态压降（VTM）：≤1.55V
- 反向漏电流（IR）：≤5μA，高温下（125℃）可能增至 10μA，确保低功耗运行。
- 工作温度范围：-40℃至 %2B 125℃（TJ），存储温度 - 40℃至 %2B 150℃，适应工业级环境。
技术优势
- 无缓冲设计（Snubberless?）：简化外围电路，降低成本，适用于感性负载（如电机）的直接控制，可承受高换向应力。
- 宽象限触发能力：支持 I、II、III 象限触发（部分型号支持 IV 象限），例如 ST 的逻辑电平型号通过三象限触发实现jing确相位控制。
- 高可靠性：通过 UL 94V-0 阻燃ren证，可承受 250℃焊接温度（持续 10 秒），符合 RoHS 环保标准。
- 散热优化：TO-220AB 封装热阻低至 1.75-2.3K/W（TJ 至 TC，非绝缘型与绝缘型差异），配合散热片可有效降低温升。
工业设备
- 变频器与逆变器：高频整流模块，适应中高压直流输入，提升能效。
- 电焊机：大电流续流保护，提升焊接稳定性与能效。
- 电机调速：用于风机、泵类设备的平滑启停与速度调节，支持 PWM 或相位控制。
新能源领域
- 太阳能逆变器：高效整流光伏板输出，支持双向能量流动，适应宽电压输入（9-16V）。
- 储能系统：电池组的反向电流保护与电压均衡
家电控制
- 大功率电机调速：用于洗衣机、空调压缩机等交流电机的jing确控制。
- 加热设备功率调节：jing确控制电热水器、工业加热炉等设备的功率输出，实现温度闭环调节。
照明调光
- LED / 白炽灯调光：通过相位控制实现亮度调节，兼容前沿 / 后沿触发电路，减少谐波干扰。
汽车电子
- 车载充电器（OBC）：支持宽电压输入（9-16V），高效整流与功率因数校正
- 电动空调压缩机控制：低触发电流特性适配汽车微控制器的低功耗驱动需求。
