MBRB3080 的产品描述

he心参数与性能

• 电压与电流规格：zui大重复峰值反向电压为 80V，zui大正向平均整流电流达 30A，可承受 220-275A 的正向不重复浪涌电流，适用于中高压、大电流场景。
• 低损耗特性：典型正向压降（VF）低至 0.745-0.85V，有效降低导通损耗；反向漏电流（IR）≤1000μA，高温下（125℃）漏电流≤50mA，确保高可靠性。
• 高频开关能力：反向恢复时间（trr）趋近于零（肖特基二极管特性），显著降低高频开关损耗，适用于 50kHz 以上的中高压开关电源、逆变器等场景。

封装与物理特性

• TO-263 封装：采用表面贴装型 TO-263封装，尺寸约为 10.67mm?10.67mm?4.83mm，引脚间距 2.75mm，金属背板设计优化散热性能，热阻（RθJC）低至 1.2℃/W
• 共阴极双二极管结构：三引脚配置，适用于半桥、全桥等多种拓扑结构，简化电路设计。
• 环境适应性：工作结温范围 - 65℃至 %2B 150℃或 - 55℃至 %2B 175℃，存储温度同，符合 RoHS 和 REACH 环保标准，材料通过 UL94 V-0 阻燃ren证，满足 MSL 1 级防潮要求。

MBRB3080 的应用领域

• 工业电源：服务器电源、通信基站电源的高效整流与能量转换。
• 电动汽车：车载充电机（OBC）的高频整流与反向保护，支持双向充电拓扑。
• 新能源领域：储能系统逆变器、光伏逆变器的中高压整流与续流。
• 工业设备：高压电机驱动、变频调速系统的高效能量管理。
• 消费电子：大功率快充适配器、游戏主机电源的低损耗整流。
• 医疗设备：医疗电源模块的高可靠性整流与电源管理。
• 轨道交通：高铁辅助电源、地铁牵引系统的高频开关与反向保护。

MBRB3080 的产品优势

• 中高压大电流性能：80V 反向耐压和 30A 电流处理能力，满足工业电源、电动汽车等中高压大电流应用需求。
• 低正向压降：典型 VF=0.745-0.85V，相比传统硅二极管降低 30% 以上导通损耗。
• 高可靠性：采用 GPP 芯片和钝化工艺，增强抗冲击能力，通过 UL94 V-0 阻燃封装ren证，满足严苛环境下的长期使用。
• 兼容性设计：兼容 TO-220AB 等封装，便于替换升级；支持回流焊和波峰焊，符合 JESD 22-B106 焊接标准

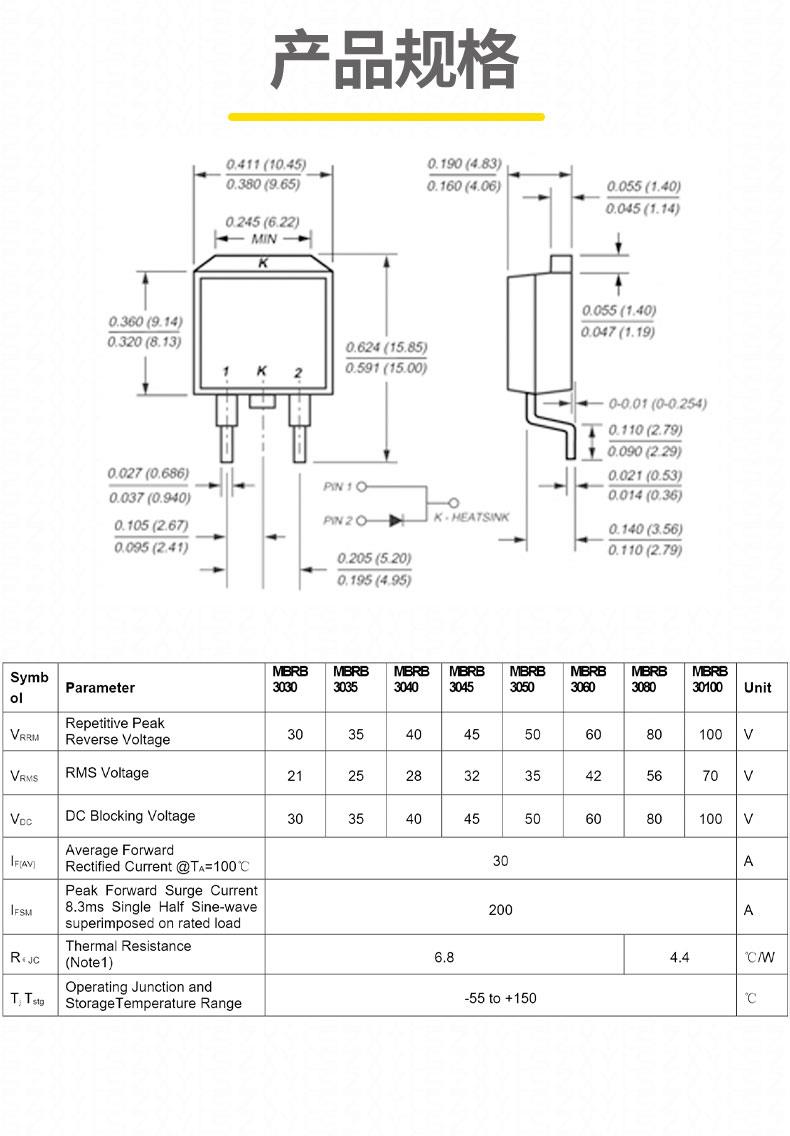

MBRB3080 的典型技术参数表

注意事项

• 散热设计：建议在散热良好的 PCB 布局中使用，确保结温不超过 150℃。
