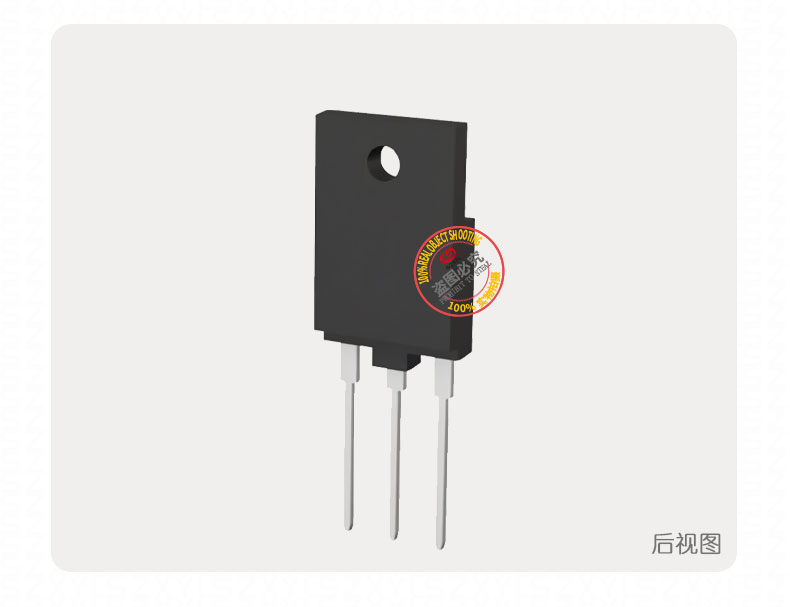

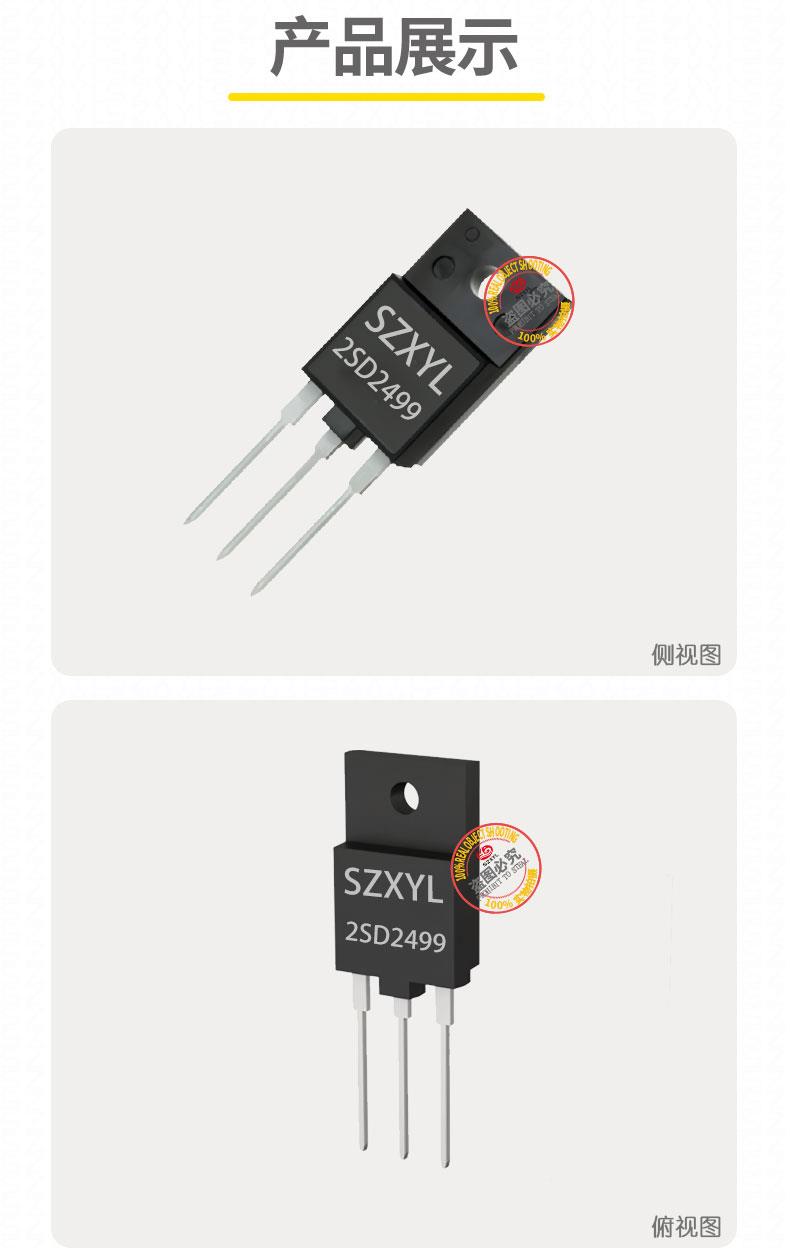

2SD2499 TO-3PF

一、he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：600V
• 集电极 - 基极电压（VCBO）：1500V
• 集电极电流（IC）：6A（持续），12A（脉冲）
• 集电极功率（PC）：50W（Ta=25℃）
• 电流增益（hFE）：8-20
• 特征频率（fT）：2MHz
• 饱和压降（VCE (sat)）：≤5V
• 内置阻尼二极管：集成反向并联二极管
• 热性能：典型热阻1.5℃/W

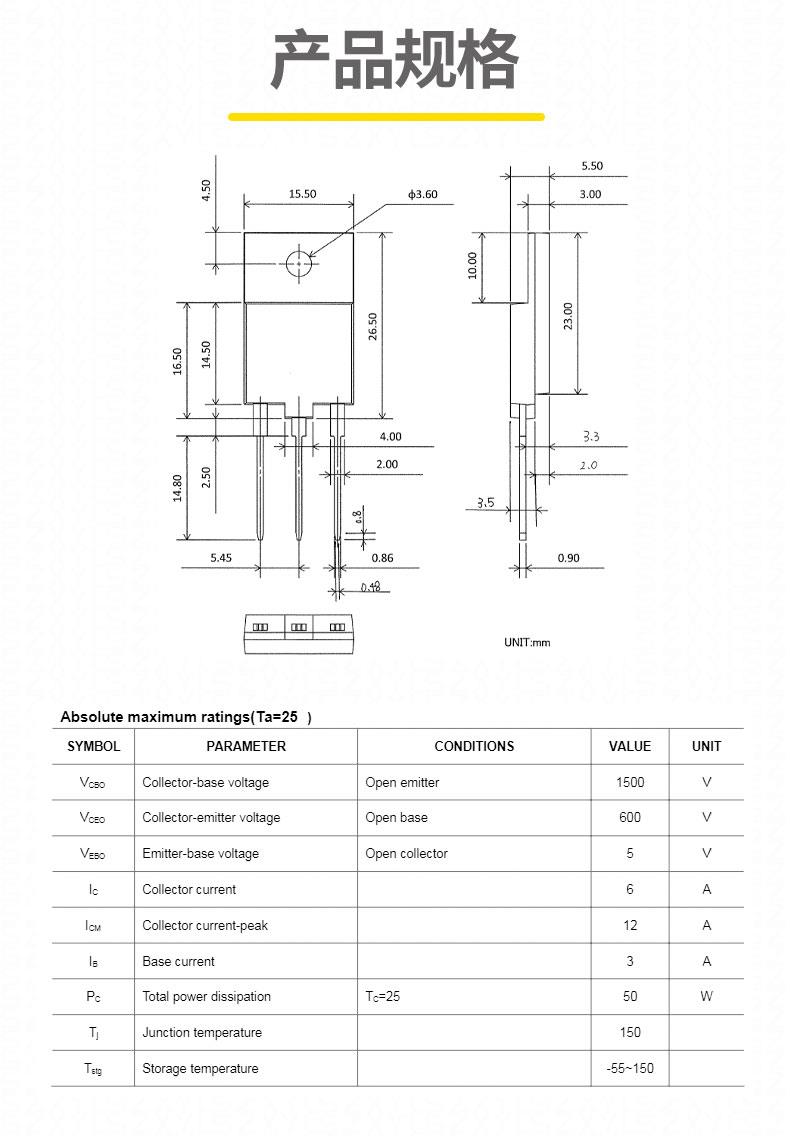

二、2SD2499 的封装设计与机械特性

1. 散热与绝缘优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
2. 引脚配置
   • 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊。
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、2SD2499 的典型应用场景

1. 彩电行输出电路
   • 彩色电视机的水平偏转输出级，1500V 耐压承受高压脉冲，6A 电流支持 CRT 显示器的偏转线圈驱动，内置阻尼二极管吸收回扫脉冲，减少外部元件数量。
   • 与 2SD2498 配对使用可组成互补对管，适配 ?300V 电源轨，支持 100W 以上高功率输出。
2. 高压脉冲电源
   • 工业脉冲发生器的主开关管，600V 耐压适配储能电容放电回路，12A 脉冲电流支持点焊、激光打标等短时高功率应用。
   • 雷达发射机的高压调制器，快速开关特性减少脉冲上升时间，提升系统效率。
3. 工业驱动与控制
   • 高压伺服电机驱动器的 H 桥电路，6A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
   • 工业逆变器的 DC/AC 转换电路，2MHz 特征频率支持低频开关，提升系统稳定性。
4. 能源与电力
   • 太阳能逆变器的高压侧开关管，600V 耐压适配光伏板串联后的高电压输出，可承受瞬时浪涌电流。
   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 12A 脉冲电流。
   •
