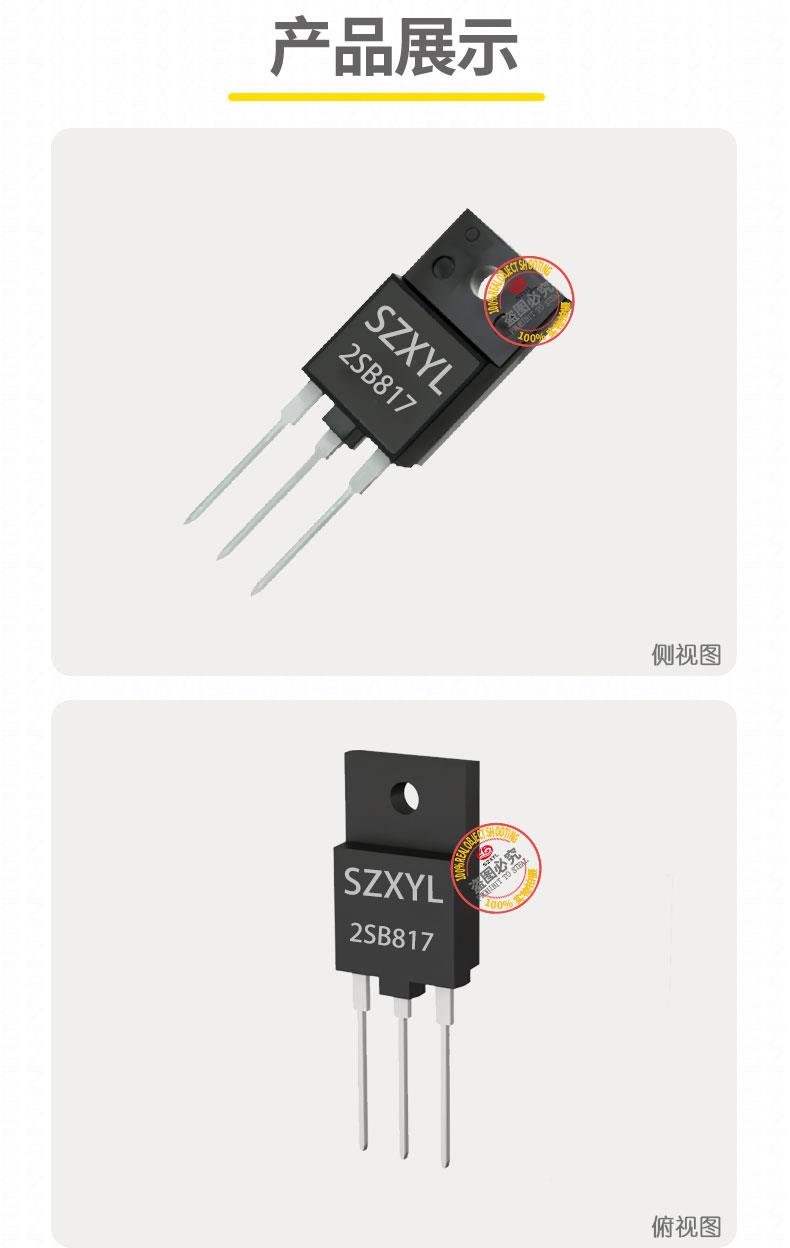

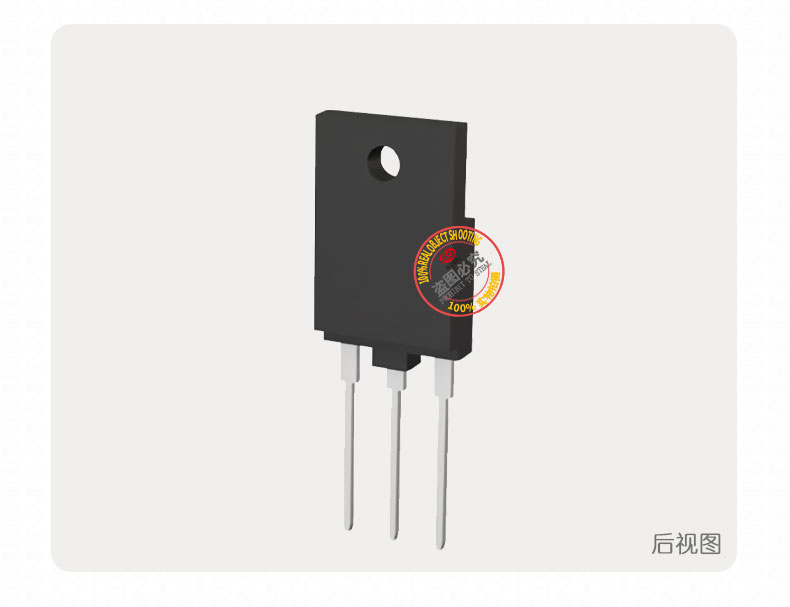

2SB817 TO-3PF 是一款专为音频功率放大与高压驱动场景设计的PNP 型功率晶体管，采用TO-3PF 全隔离式塑料封装。
- 集电极 - 发射极电压（VCEO）：-140V，适配 ?60V 至 ?120V 电源轨，典型应用于音频功率放大器、高压电机驱动及工业逆变器。
- 集电极 - 基极电压（VCBO）：-160V
- 集电极电流（IC）：-12A（持续），-15A（脉冲）
- 集电极功率（PC）：100W（Tc=25℃）
- 电流增益（hFE）：60-200（@IC=-5A, VCE=-4V）
- 特征频率（fT）：15MHz（典型值），支持 50kHz 以下高频开关应用，较早期型号提升 25%。
- 饱和压降（VCE (sat)）：≤-1.1V（@IC=-5A, IB=-0.5A）
- 热性能：典型热阻（RthJC）1.25℃/W，TO-3PF 塑料封装通过金属引脚与散热片结合，散热效率较普通塑封封装提升 40%，适合中等功率密度应用。
TO-3PF 封装的独特设计为 2SB817 赋予了以下优势：
散热与绝缘优化

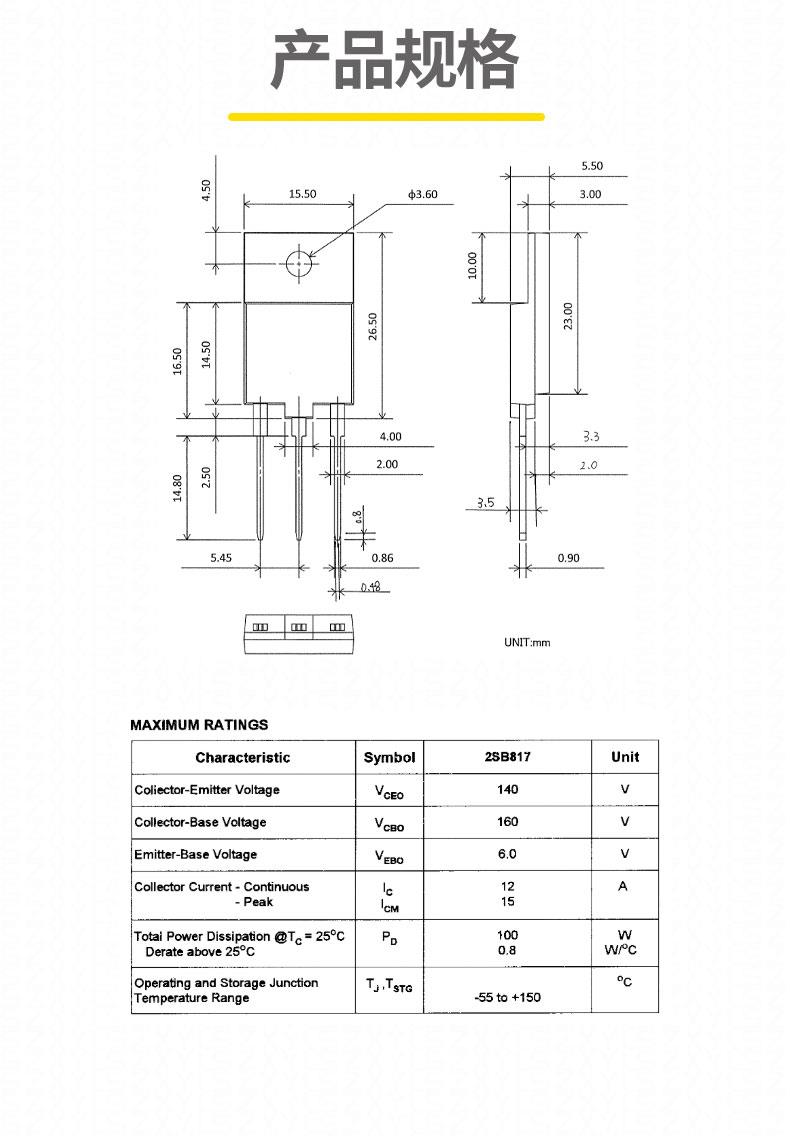

- 全塑料外壳（尺寸：15.60mm?20.10mm?4.8mm）配合金属引脚框架，在保证电气隔离的同时实现高效散热。建议安装时使用导热硅脂（厚度≤0.1mm），并搭配铝制散热器，可在 %2B 100℃环境温度下维持稳定性能。
- 引脚布局为标准 TO-3P 排列（基极 B、集电极 C、发射极 E），兼容传统 TO-3P 插座，便于替换升级。
机械强度与可靠性
- 封装材料符合 UL94V-0 阻燃标准，耐受工业环境中的振动与冲击。
- 引脚镀金处理，抗氧化能力提升，适合长期高湿度或腐蚀性环境应用。
音频功率放大器
- 高电流增益（hFE=60-200）与低饱和压降（≤-1.1V）使其成为互补对称输出级的理想选择，适配 100W 以上音频功率放大器，支持甲类、乙类及 AB 类放大模式。
- 常与 NPN 型 2SD1047 配对使用，构成推挽输出电路，可降低交越失真并提升音质表现。
高压电机驱动与工业控制
- -140V 耐压能力适配电梯、起重机等重型设备的驱动模块，支持直接驱动 5kW 以下感应电机。
- 高压浪涌耐受特性可抑制感性负载关断时的电压尖峰，提升系统可靠性。
特种电源与仪器设备
- 低导通损耗优化电焊机二次侧整流电路，较晶闸管方案效率提升 20%。
- 高频特性支持超声波清洗设备的发生器电路，较传统方案体积减少 30%。
