2SC3835 TO-3PF NPN 功率晶体管产品描述

一、2SC3835的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：120V（持续工作），脉冲电压可达 160V
   • 集电极电流（IC）：7A（持续工作），脉冲电流可达 14A
   • 耗散功率（PD）：70W
   • 直流电流增益（hFE）：70-220
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：典型值 30MHz
   • 饱和压降（VCE (sat)）：zui大值 0.5V（@IC=3A, IB=0.3A）
   • 开关时间（ton/toff）：典型值≤1μs（@VCC=50V, IC=3A）

三、2SC3835的产品特性

1. 中高压与大电流处理能力
   支持 120V 耐压和 7A 持续电流，专为加湿器、DC-DC 转换器及通用功率放大电路设计，可承受高脉冲负载。
2. 极低饱和压降设计
   导通时 VCE (sat) 低至 0.5V，显著降低导通损耗，提升能源效率，尤其适用于需要高效能量转换的场景。
3. 高线性度电流增益
   hFE 范围 70-220，线性度优异，适用于对信号放大精度要求高的音频放大器及控制电路。
4. 高效散热性能
   TO-3PF 金属封装内置散热法兰，热阻低至 1.5℃/W，配合铝制散热片可有效控制结温。
5. 宽温度工作范围
   适应 - 55℃至 %2B 150℃极端环境，确保在高温或低温条件下稳定运行，满足工业级应用需求。
6. 环保兼容性
   提供 RoHS 兼容版本，符合欧盟环保指令要求，支持绿色制造标准。

四、2SC3835的典型应用领域

1. 加湿器与雾化器
   作为超声波雾化器的he心驱动器件，凭借低饱和压降和高可靠性，实现高效雾化输出。
2. DC-DC 转换器
   用于降压 / 升压转换器，支持宽输入电压范围，确保稳定的电压转换效率。
3. 通用功率放大电路
   适用于音频放大器、电机驱动模块等，兼顾高电流输出与信号线性度。
4. 工业控制电路
   作为开关器件用于继电器驱动、电磁阀控制等，支持高压环境下的稳定运行。

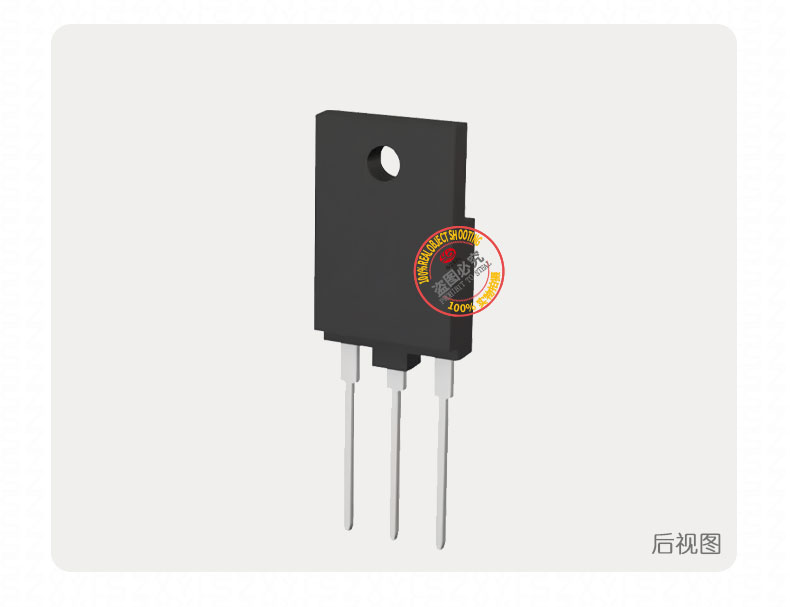

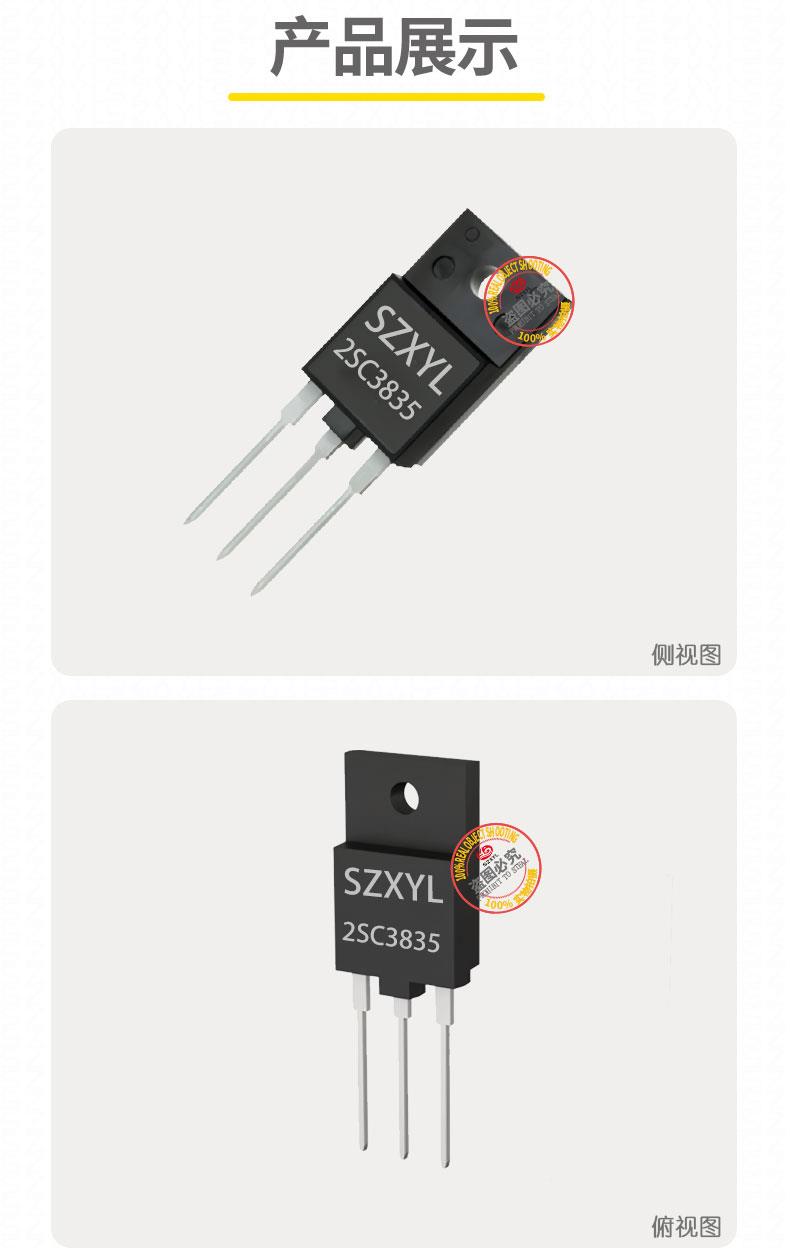

五、封装与引脚定义

• 封装形式：TO-3PF
• 引脚排列：
  • 左：基极（B）
  • 中：集电极（C，与金属外壳相连）
  • 右：发射极（E）

• 尺寸规格：
  • 外壳直径：约 25mm（与 TO-3P 兼容）
  • 引脚间距：5.08mm

六、使用建议

1. 散热设计
   • 建议搭配面积≥100cm? 的铝制散热片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥0.3A，推荐采用图腾柱驱动电路以降低开关损耗。
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路，抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿（85℃/85% RH）、冷热冲击（-55℃至 %2B 125℃）及盐雾测试，确保长期稳定性。
•
