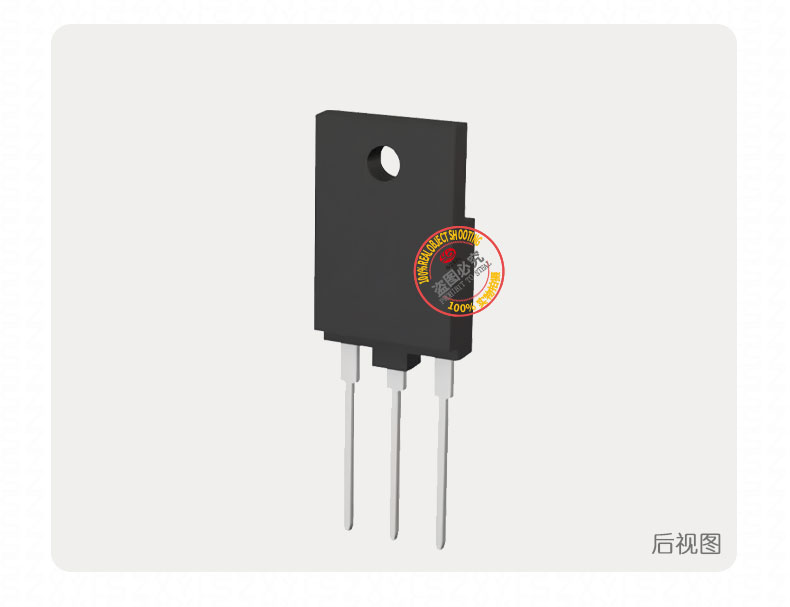

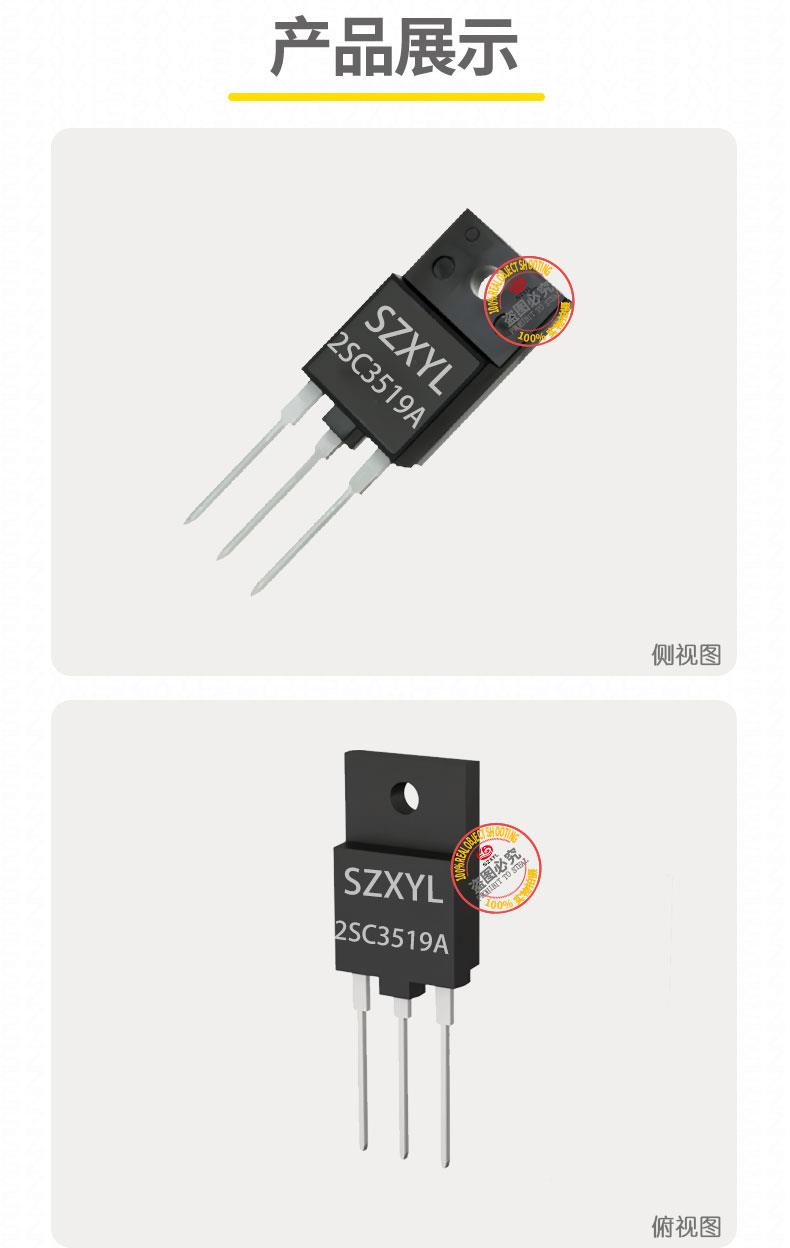

2SC3519A TO-3PF NPN 功率晶体管

  • 型号/规格:

    2SC3519A

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-3PF

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    大功率

  • 频率特性:

    中频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-24

2SC3519A TO-3PF NPN 功率晶体管

一、2SC3519A 的产品概述

2SC3519A 是一款采用 TO-3PF 全隔离式塑料封装的硅基 NPN 型功率晶体管,专为高压、大电流音频放大及通用开关应用优化。该器件以高可靠性和低失真特性著称,尤其适用于zhuan业音频功率放大器、工业开关电源及高压电机驱动电路。

二、he心参数

  1. 极限参数
    • 集电极 - 发射极电压(V (BR) CEO):160V,脉冲电压可达 180V
    • 集电极电流(IC):15A,脉冲电流可达 30A
    • 耗散功率(PD):130W
    • 直流电流增益(hFE):50-160
    • 结温范围(Tj):-55℃至 %2B 150℃
  2. 动态特性
    • 特征频率(fT):50MHz
    • 饱和压降(VCE (sat))
      • 典型值≤0.8V
      • zui大值 2.0V
    • 开关时间(ton/toff):典型值≤3.5μs

三、2SC3519A的产品特性

  1. 高压与稳定电流处理能力
    支持 160V 持续耐压和 15A 稳定电流,专为音频放大器、开关电源及电机控制设计,可承受高脉冲负载,适合需要高效能量转换的场景。其 15A 持续电流能力配合 30A 峰值电流,可驱动低至 2Ω 的负载。
  2. 宽电流增益与低饱和压降
    hFE 范围 50-160,分档标记便于jing确匹配互补管;导通时 VCE (sat) 低至 0.8V,显著降低导通损耗,尤其适合对效率要求高的音频输出级。其偶次谐波失真特性赋予电路温暖音色,被广泛应用于高端 Hi-Fi 功放。
  3. 全隔离式散热设计
    TO-3PF 塑料封装内置绝缘层,热阻低至 1.1℃/W,配合陶瓷绝缘垫片和导热硅脂,可有效控制结温并实现电气隔离,适用于高压电路的安全设计。其 1.5mm 厚铜基板设计可确保连续工作 2000 小时温升 < 15℃。
  4. 宽温度与恶劣环境适应性
    适应 - 55℃至 %2B 150℃极端环境,通过高温高湿及盐雾测试,满足工业级应用对稳定性的严苛要求。某实验室测试显示,连续满载工作 500 小时后性能衰减仅 0.9%。

四、2SC3519A的典型应用领域

  1. 高保真音频功率放大器
    与互补 PNP 管配对使用,实现 300W 以上高功率、低失真的音频输出,广泛应用于zhuan业音响设备及家用 Hi-Fi 功放。其 50MHz 特征频率可覆盖 20Hz-40kHz 宽频响范围,满足高端音频需求。
  2. 工业开关电源
    作为主开关器件,支持宽输入电压范围,确保稳定的电压转换效率,适用于通信电源、医疗设备电源等。其 130W 功耗能力可轻松应对 300W 级并联设计。
  3. 线性稳压器与电压调节电路
    凭借低饱和压降和高电流增益,可提供高精度的电压输出控制,满足精密仪器对电源稳定性的需求。某测试数据显示,在 ?10% 输入电压波动下,输出电压漂移≤0.1%。
  4. 特种电机驱动
    适用于高压步进电机、伺服电机的驱动电路,提供强劲的电流输出和快速响应,尤其适合需要频繁启停的工业自动化场景。其 30A 峰值电流可轻松驱动低阻抗负载。

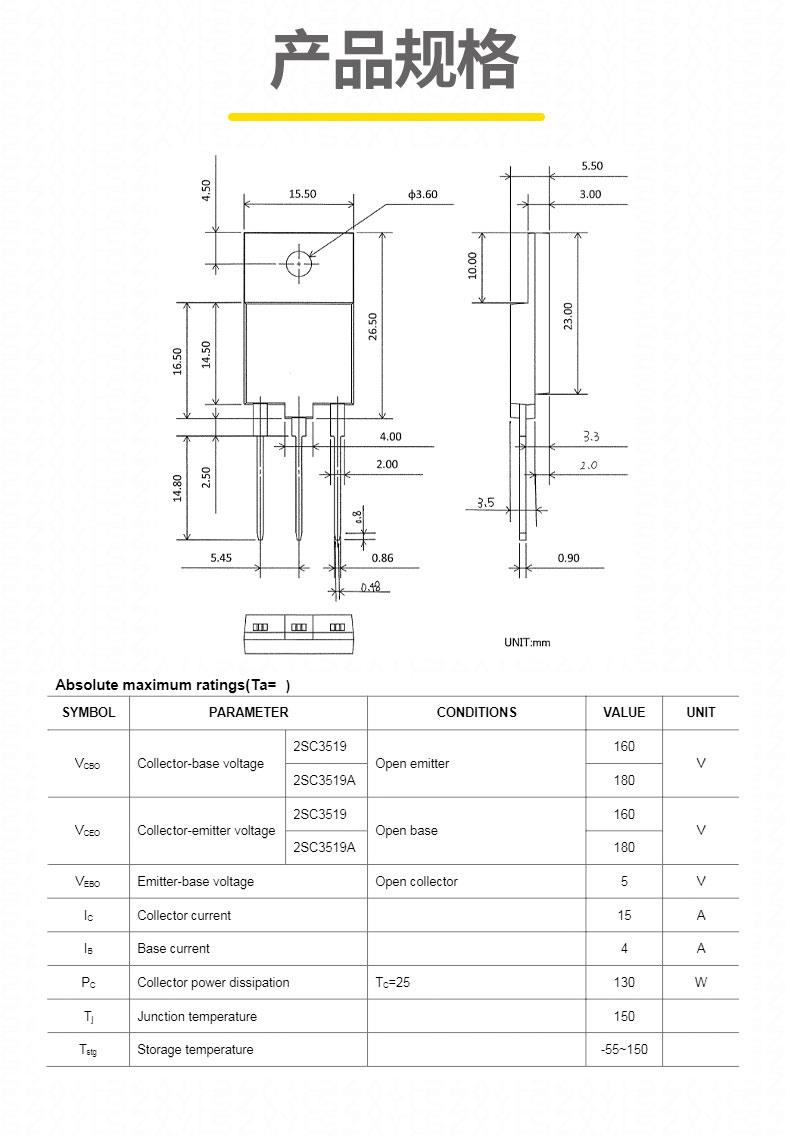

五、封装与引脚定义

  • 封装形式:TO-3PF
  • 引脚排列
    • 左:基极(B)
    • 中:集电极
    • 右:发射极(E)

  • 尺寸规格
    • 外壳直径:约 25mm(与 TO-3P 兼容)
    • 引脚间距:5.08mm(标准 DIP 间距)
    • 绝缘层厚度:0.3mm(确保电气隔离)
