2SC3680 TO-247 产品详细描述

一、2SC3680基本信息

• 型号：2SC3680
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-247

二、2SC3680关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：900V
   • 集电极 - 基极电压（VCBO）：1000V
   • 发射极 - 基极电压（VEBO）：7V
   • 集电极连续电流（IC）：7A
   • 功率耗散（PD）：120W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=4A、VCE=4V 时，hFE 范围为10~30。
   • 集电极 - 发射极饱和电压（VCE (sat)）：≤0.5V。
3. 动态特性
   • 开关时间：
     • 开启时间（ton）：0.5μs；
     • 存储时间（ts）：3.0μs；
     • 下降时间（tf）：0.3μs。
   • 特征频率（fT）：6MHz。

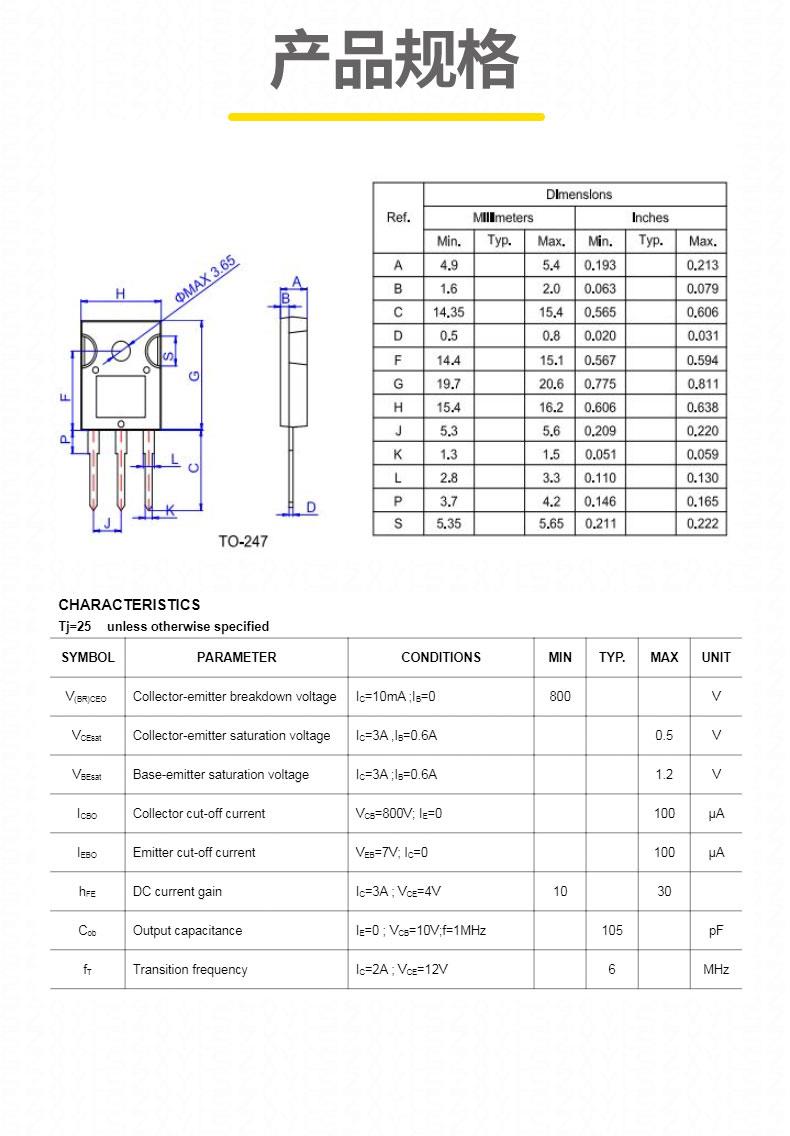

三、封装与物理特性

1. TO-247 封装细节
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
   • 尺寸：
     • 总长度：41.55mm；
     • 宽度：16.25mm；
     • 高度：5.05mm。
   • 安装方式：通孔安装，需配合散热片使用以确保有效散热。
   • 散热设计：
     • 建议使用金属散热器，表面需平整并涂覆导热硅脂（厚度≤50μm），以降低热阻。
     • 典型热阻（RθJC）：40℃/W（结到外壳）。

四、应用领域

1. 工业与能源
   • 高压逆变器：用于电焊机、高频感应加热设备，支持 900V 高压环境。
   • 开关电源：作为主开关管，适用于 100W 以上高功率电源设计，支持宽输入电压范围（如 48V 至 900V）。
   • 超声波设备：驱动大功率超声波换能器，如工业清洗机、焊接设备。
2. 通信与电力系统
   • 高压放大器：适用于音频功率放大及射频功率放大。
   • 马达驱动：用于高压直流电机或步进电机控制，如工业自动化设备。
3. 汽车电子
   • 车载高压系统：处理电动车逆变器、充电模块等高压场景。

五、产品特点

1. 高电压与大电流能力
   • 高击穿电压（VCEO=900V，VCBO=1000V）和宽安全工作区（SOA），适用于高压、大电流环境。
   • 集电极电流达 7A（脉冲 14A），满足中高功率负载需求。
2. 低损耗与高效能
   • 低饱和电压（VCE (sat)≤0.5V），降低导通损耗，提升能效。
   • 快速开关特性（下降时间 tf=0.3μs），适合高频开关应用。
3. 散热优势
   • TO-247 封装提供良好的散热路径，配合散热器可有效控制结温。
   • 支持长期高温工作（TJ=150℃），适应恶劣环境。

六、使用注意事项

1. 电气安全
   • 避免超过极限参数，瞬时过载可能导致器件损坏。
   • 基极驱动电路需设计合理，确保足够的驱动电流以维持饱和状态。
2. 散热设计
   • 必须安装散热片，确保热阻（RθJA）≤250℃/W（自然对流条件）。
   • 定期检查散热片与器件的接触状态，避免因松动导致过热。
3. 焊接与装配
   • 焊接温度≤260℃，持续时间≤10 秒，防止引脚过热损伤。
   • 安装时需使用扭矩扳手固定，避免引脚受力变形。

七、典型应用电路

1. 高压逆变器
   • 配置：2SC3680 作为主开关管，配合续流二极管和储能电感，实现高效 DC-AC 转换。
   • 优势：高耐压（900V）和大电流能力（7A），支持工业级电焊机等高压设备。
2. 超声波驱动电路
   • 配置：与 PNP 型晶体管（如 2SA1943）组成推挽电路，驱动超声波换能器。
   • 优势：快速开关特性（tf=0.3μs）和低失真，适合高频超声波应用。
   •
