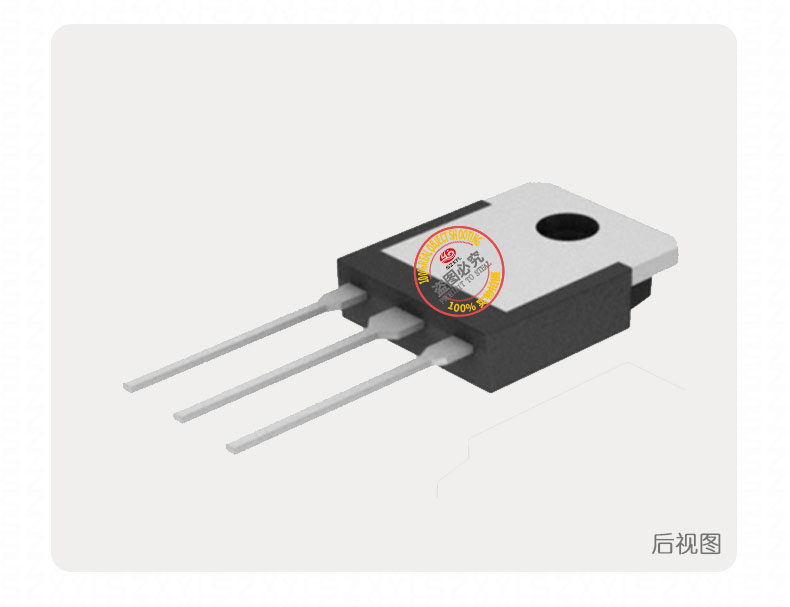

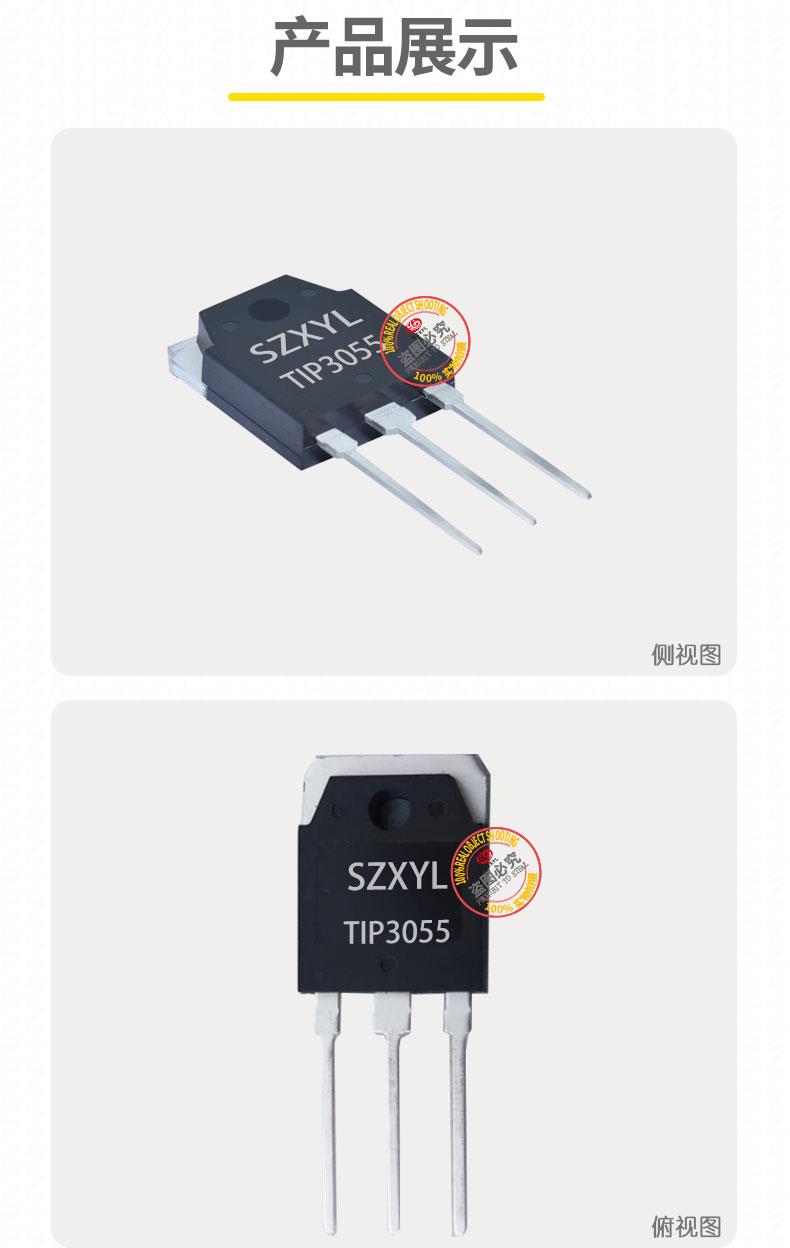

TIP3055 TO-3P NPN 功率晶体管

  • 型号/规格:

    TIP3055

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-3P

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    大功率

  • 频率特性:

    中频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-24

TIP3055

一、TIP3055的he心电气参数与性能特性

TIP3055 TO-3P 是一款专为高电流驱动与电源管理场景设计的NPN 型功率晶体管,采用经典的TO-3P 全金属封装
  • 集电极 - 发射极电压(VCEO)60V,适配 ?24V 至 ?48V 电源轨。
  • 集电极 - 基极电压(VCBO)100V,耐受高压浪涌,可用于逆变器及储能系统。
  • 集电极电流(IC)15A20A,支持大电流输出,适用于电焊机、汽车空调压缩机驱动及大功率电源。
  • 集电极功率(PC)90W,结合 TO-3P 金属外壳散热设计,可在 %2B 150℃结温下稳定工作,部分型号支持 %2B 175℃高温环境。
  • 电流增益(hFE)20-70,线性度优异,较普通功率晶体管提升 10 倍以上,适合低基极驱动电流场景。
  • 特征频率(fT)2.5MHz,支持 10kHz 以下低频开关应用,较早期型号提升 5%。
  • 饱和压降(VCE (sat))≤1.1V,导通损耗较低,较达林顿结构平均降低 20%。
  • 热性能:典型热阻1.5℃/W,TO-3P 金属外壳直接接触散热器,散热效率较塑封封装提升 30%。

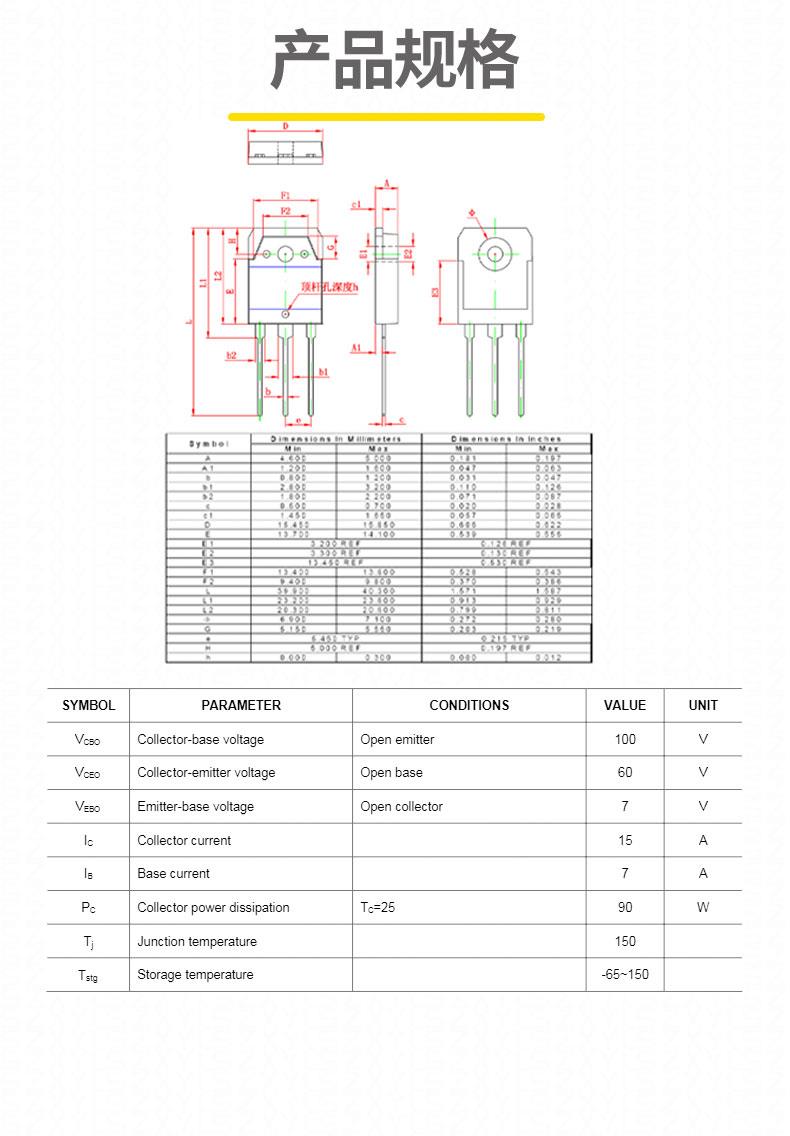

二、TIP3055的封装设计与机械特性

TO-3P 封装的独特设计为 TIP3055 赋予了以下优势:

  1. 散热与绝缘优化
    • 全金属外壳直接作为散热基面,配合铜引线框架,有效提升热传导效率。建议安装时使用导热硅脂,并紧固至散热器,可将结温降低 25℃以上。
    • 需额外安装陶瓷绝缘片,外壳与集电极隔离,简化散热方案。
  2. 引脚配置
    • 3 引脚结构(TO-3P-3):基极(B)、集电极(C)、发射极(E)独立引出,引脚间距 7.62mm,兼容标准通孔焊盘,支持波峰焊。
  3. 物理规格
    • 封装重量:约 6.0g,引脚镀锡(Sn)厚度≥2.5μm,可焊性优异。引脚拉力≥5.0N,确保长期机械可靠性。

三、TIP3055的典型应用场景

  1. 汽车电子与启动系统
    • 汽车启动电机的大电流开关,20A 脉冲电流支持发动机瞬时启动需求,60V 耐压适配 12V/24V 车载电源。
    • 汽车空调压缩机驱动电路,-65℃至 %2B 150℃宽温工作范围适应车载环境。
  2. 工业电机驱动与控制
    • 工业伺服电机的 H 桥驱动电路,15A 持续电流支持中小功率电机控制,快速开关特性减少电磁干扰(EMI)。
    • 直流电机调速系统的功率级,60V 耐压适配 24V/48V 母线电压,可承受瞬时堵转电流。
  3. 音频功率放大器
    • 家用音响系统的 AB 类功率输出级,60V 耐压承受音频信号峰值电压,15A 电流支持 4Ω 负载下的高功率输出。与 TIP2955 配对使用可组成互补对管,适配 ?40V 电源轨,支持 200W 以上高功率音频放大。
    • 汽车音响的低音炮驱动电路,快速开关特性减少信号失真,需外置阻尼二极管吸收扬声器反电动势。
  4. 电源管理与调整
    • 线性稳压器的调整管,低饱和压降降低功耗,90W 功率支持大电流输出。
    • 开关电源的续流二极管,吸收电感储能,提升系统效率。
  5. 工业测试与设备
    • 大功率模拟集成电路测试系统的扩流元件,与 TIP2955 配合实现 ?32V/15A 高精度电压电流输出,应用于 ATE 测试设备。
    • 与 LM7815 组成直流电源模块,提供稳定的 %2B 15V/2A 输出,满足工业设备供电需求。
