2SC5358 TO-247 NPN 功率晶体管

  • 型号/规格:

    2SC5358

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-247

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    大功率

  • 频率特性:

    中频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-26

2SC5358 TO-247 产品详细描述

一、2SC5358基本信息

  • 型号:2SC5358
  • 类型:NPN 型硅功率晶体管
  • 封装形式:TO-247

二、2SC5358关键参数

  1. 极限参数
    • 集电极 - 发射极电压(VCEO)230V
    • 集电极 - 基极电压(VCBO)300V
    • 发射极 - 基极电压(VEBO)5V
    • 集电极连续电流(IC)15A
    • 功率耗散(PD)150W
    • 结温(TJ)150℃
  2. 直流特性
    • 直流电流增益(hFE)
      • 当 IC=1A、VCE=5V 时,hFE 范围为55~160
    • 集电极 - 发射极饱和电压(VCE (sat))≤3.0V
  3. 动态特性
    • 开关时间
      • 开启时间(ton):0.5μs
      • 存储时间(ts):2.0μs
      • 下降时间(tf):0.6μs
    • 特征频率(fT)30MHz

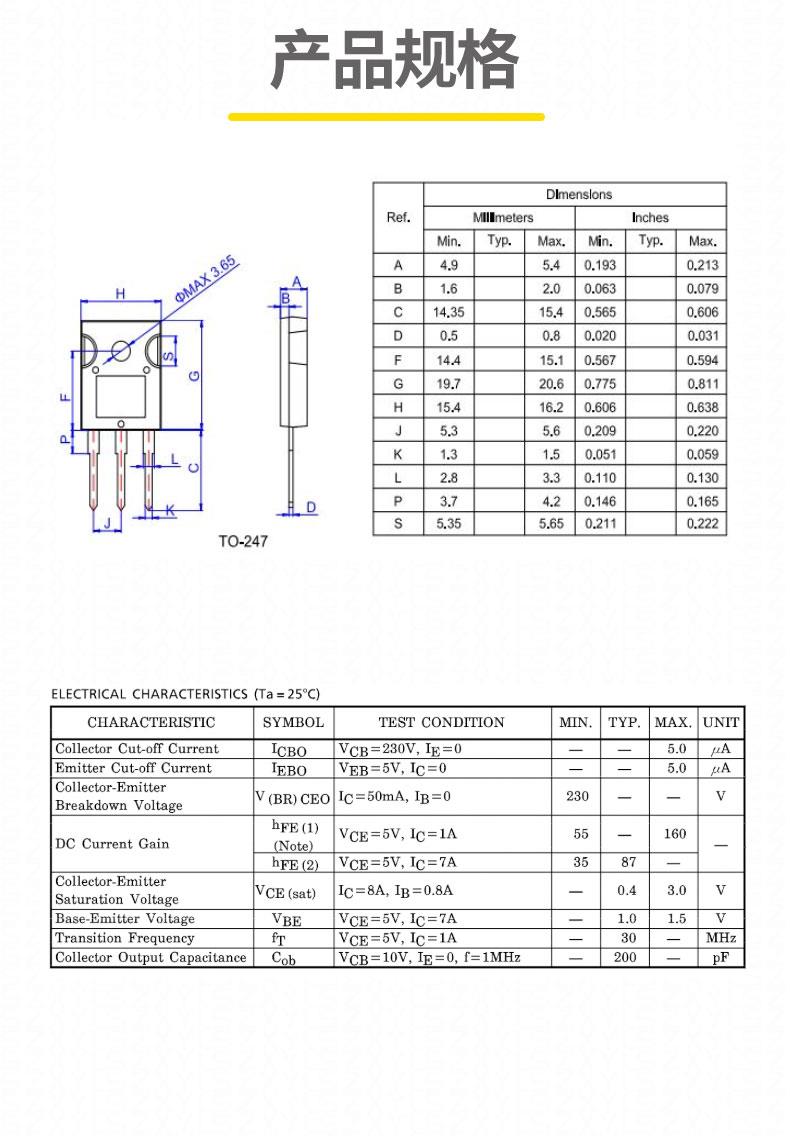

三、2SC5358封装与物理特性

  1. TO-247 封装典型设计
    • 引脚布局:1 - 基极(B),2 - 集电极(C),3 - 发射极(E)。
    • 安装方式:通孔安装,需配合散热片使用以确保有效散热。
    • 散热设计
      • 建议使用金属散热器,表面需平整并涂覆导热硅脂,以降低热阻。
      • 典型热阻:40℃/W

四、应用领域

  1. 音频功率放大
    • 高保真音响系统:与 2SA1986组成互补对管,用于 AB 类放大器输出级,支持 100W 以上功率输出,低失真特性显著提升音质。
    • zhuan业功放模块:如舞台音响、KTV 设备,提供稳定的大电流驱动能力和宽电压范围(230V)。
  2. 工业与消费电子
    • 高压开关电源:作为主开关管,处理宽输入电压的 DC-DC 转换,支持高效能量转换。
    • 电机驱动:用于高压直流电机或步进电机控制,如工业自动化设备、电动工具,配合续流二极管实现稳定运行。
  3. 新能源与通信设备
    • 逆变器:处理低压直流转高压交流,如太阳能逆变器、应急电源(UPS),支持高电压(230V)和大电流(15A)环境。
    • 基站电源:在通信基站中作为功率输出级,满足高可靠性和长寿命需求。

五、产品特点

  1. 高电压与大电流能力
    • 行业ling先的击穿电压和宽安全工作区,可承受高电压浪涌和大电流冲击,适用于高压电路设计。
    • 集电极电流达 15A,满足中高功率负载需求,如音频放大器的he心驱动模块。
  2. 低损耗与高效能
    • 低饱和电压显著降低导通损耗,尤其适合长时间高负载运行场景。
    • 快速开关特性,支持高频开关应用,减少动态损耗。
  3. 散热优势
    • TO-247 封装提供比 TO-3P 更优的散热路径,配合散热器可有效控制结温,适合紧凑设计的高压设备。
    • 典型热阻确保在高功率下仍能保持稳定性能,延长器件寿命。

六、使用注意事项

  1. 电气安全
    • 严格避免超过极限参数,瞬时过载可能导致器件yong久损坏。基极驱动电路需设计合理,确保足够的驱动电流以维持饱和状态。
    • 建议在基极回路串联电阻,防止基极过流损坏。
  2. 散热设计
    • 必须安装散热片,确保热阻≤250℃/W。对于强制风冷场景,可将 RθJA 降至 50℃/W 以下。
    • 定期检查散热片与器件的接触状态,避免因松动导致散热效率下降。
  3. 焊接与装配
    • 焊接温度≤260℃,持续时间≤10 秒,防止引脚过热损伤内部结构。建议采用波峰焊或回流焊工艺,避免手工焊接导致的应力集中。
    • 安装时需使用扭矩扳手固定,引脚受力应≤0.5N?m,避免引脚变形影响电气性能。
