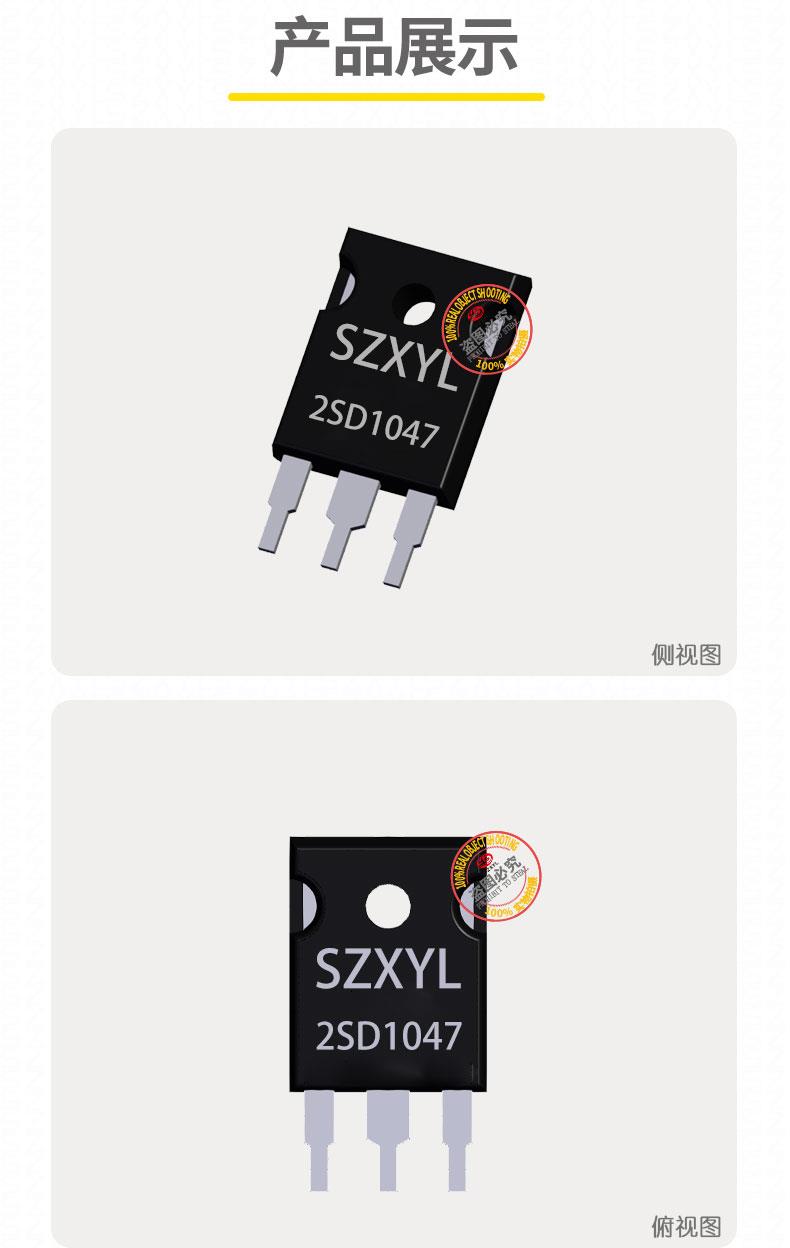

2SD1047 TO-247 产品详细描述

一、2SD1047基本信息

• 型号：2SD1047
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-247
•


二、2SD1047关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：140V~160V
   • 集电极 - 基极电压（VCBO）：200V。
   • 发射极 - 基极电压（VEBO）：6V。
   • 集电极连续电流（IC）：12A~25A。
   • 功率耗散（PD）：100W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=1A、VCE=5V 时，hFE 范围为60~140，低电流下hFE 显著降低，需确保工作电流≥1A 以获得稳定增益。
   • 集电极 - 发射极饱和电压（VCE (sat)）：≤1.5V。
3. 动态特性
   • 开关时间：
     • 开启时间（ton）：0.4μs；
     • 存储时间（ts）：1.8μs；
     • 下降时间（tf）：0.5μs）。
   • 特征频率（fT）：15~20MHz。

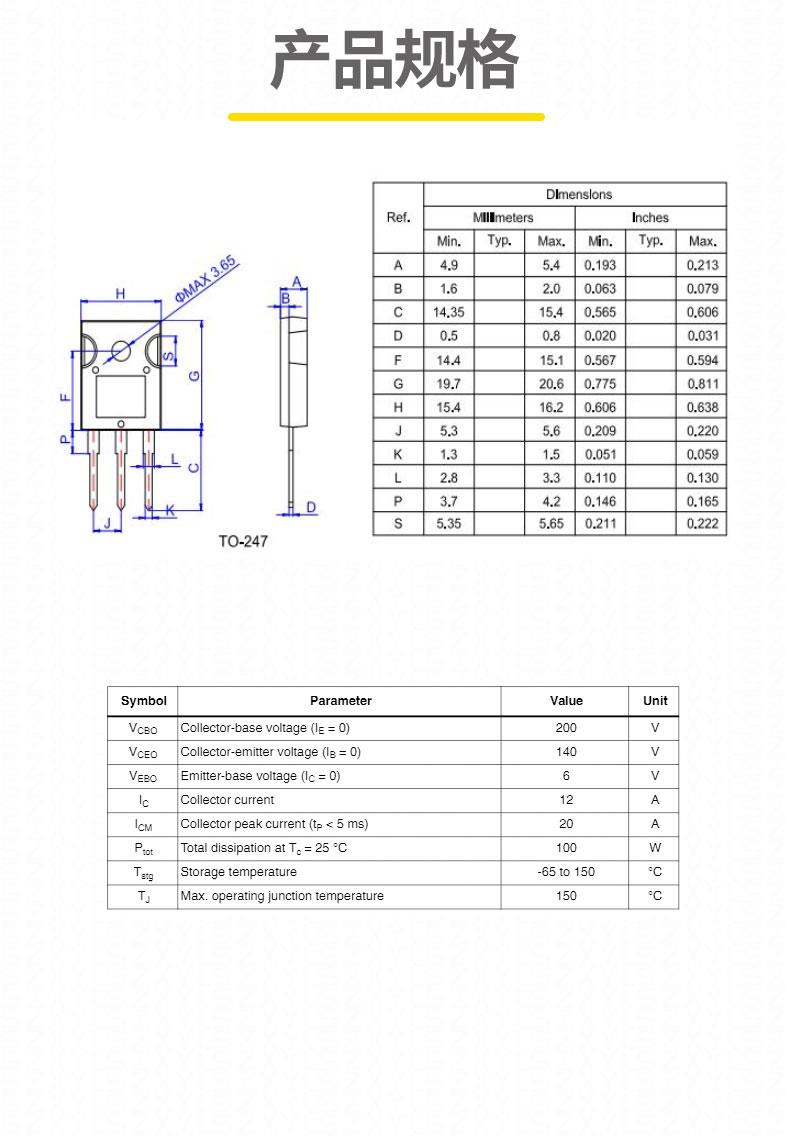

三、2SD1047封装与物理特性

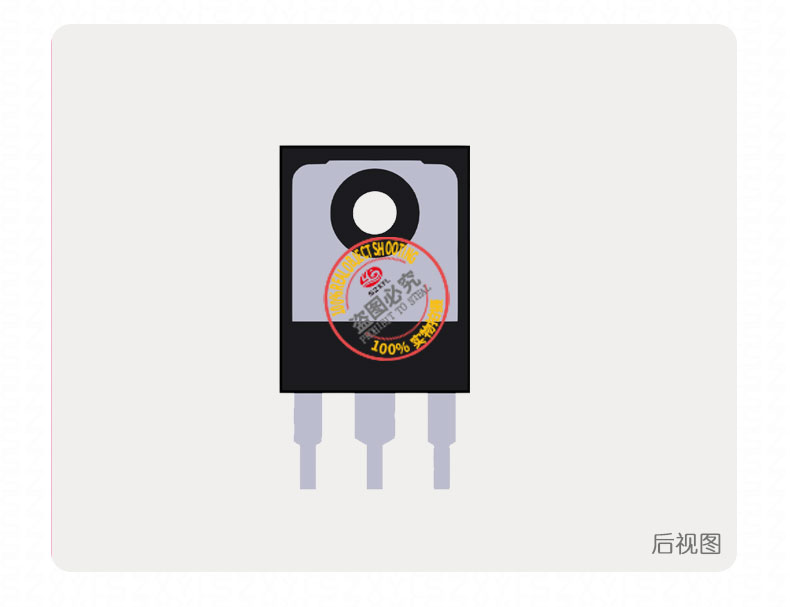

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
   • 散热设计：
     • 典型热阻：40℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W）。

四、应用领域

1. 音频功率放大
   • 高保真音响系统：与 2SB688组成互补对管，用于 AB 类放大器输出级，支持 50W 以上功率输出，低失真特性显著提升音质。
   • zhuan业功放模块：如舞台音响、KTV 设备，提供稳定的大电流驱动能力和宽电压范围。
2. 工业与新能源
   • 高压开关电源：作为主开关管，处理宽输入电压的 DC-DC 转换，支持高效能量转换 。
   • 电机驱动：用于高压直流电机或步进电机控制，如工业自动化设备、电动工具，配合续流二极管实现稳定运行。
3. 通信与应急电源
   • 逆变器：处理低压直流转高压交流，如太阳能逆变器、应急电源（UPS），支持高电压（140V）和大电流（12A）环境。
   • 基站电源：在通信基站中作为功率输出级，满足高可靠性和长寿命需求。

五、产品特点

1. 高电压与大电流能力
   • 行业ling先的击穿电压和宽安全工作区（SOA），可承受高电压浪涌和大电流冲击，适用于高压电路设计。
   • 集电极电流达 12A（脉冲 25A），满足率负载需求，如音频放大器的he心驱动模块。
2. 低损耗与高效能
   • 低饱和电压显著降低导通损耗，尤其适合长时间高负载运行场景。
   • 快速开关特性，支持高频开关应用，减少动态损耗。
   •
