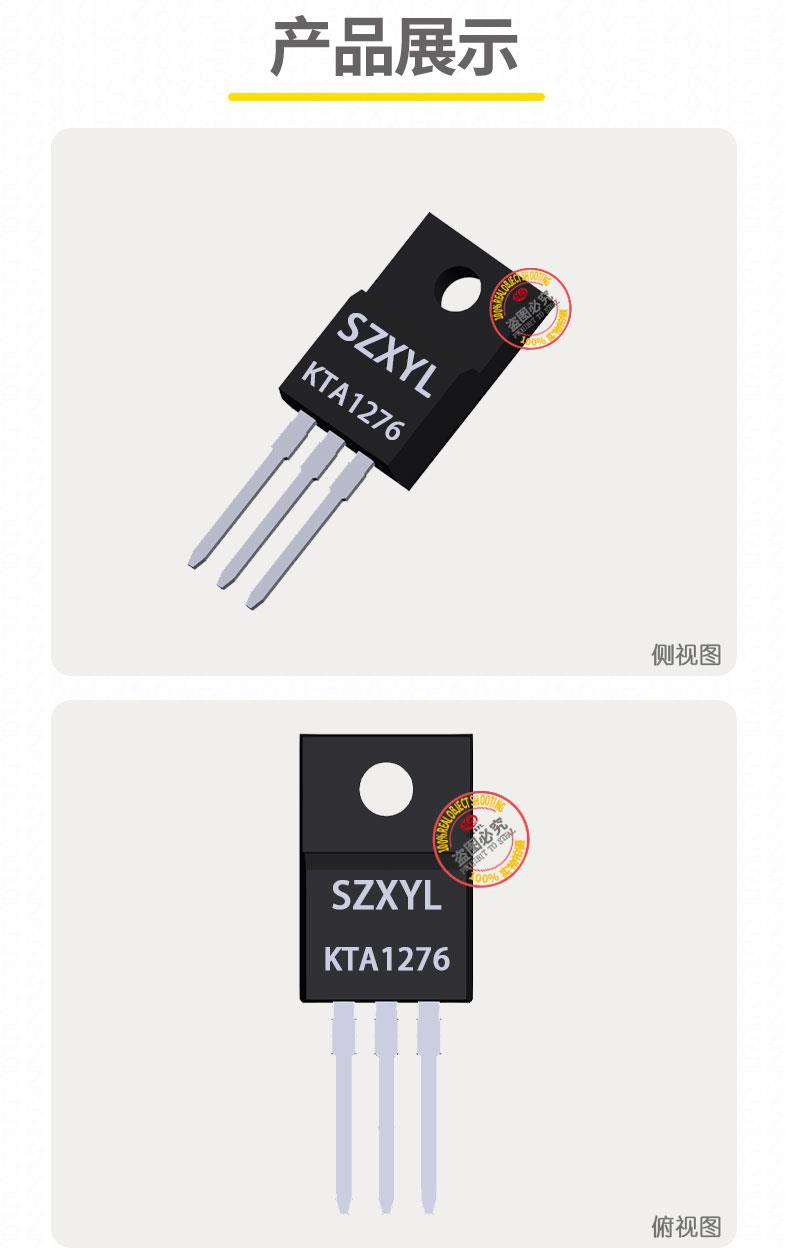

KTA1276 TO-220F

一、KTA1276基本信息

• 型号：KTA1276
• 类型：PNP 型硅功率晶体管
• 封装形式：TO-220F

二、KTA1276关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：-180V
   • 集电极 - 基极电压（VCBO）：-250V
   • 发射极 - 基极电压（VEBO）：-5V
   • 集电极连续电流（IC）：-1.5A
   • 功率耗散（PD）：20W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=100mA、VCE=-5V 时，hFE≥70
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.5V。
   • 基极 - 发射极饱和电压（VBE (sat)）：1.1V。
3. 动态特性
   • 特征频率（fT）：100MHz。
   • 输出电容（Cob）：30pF。

三、封装与物理特性

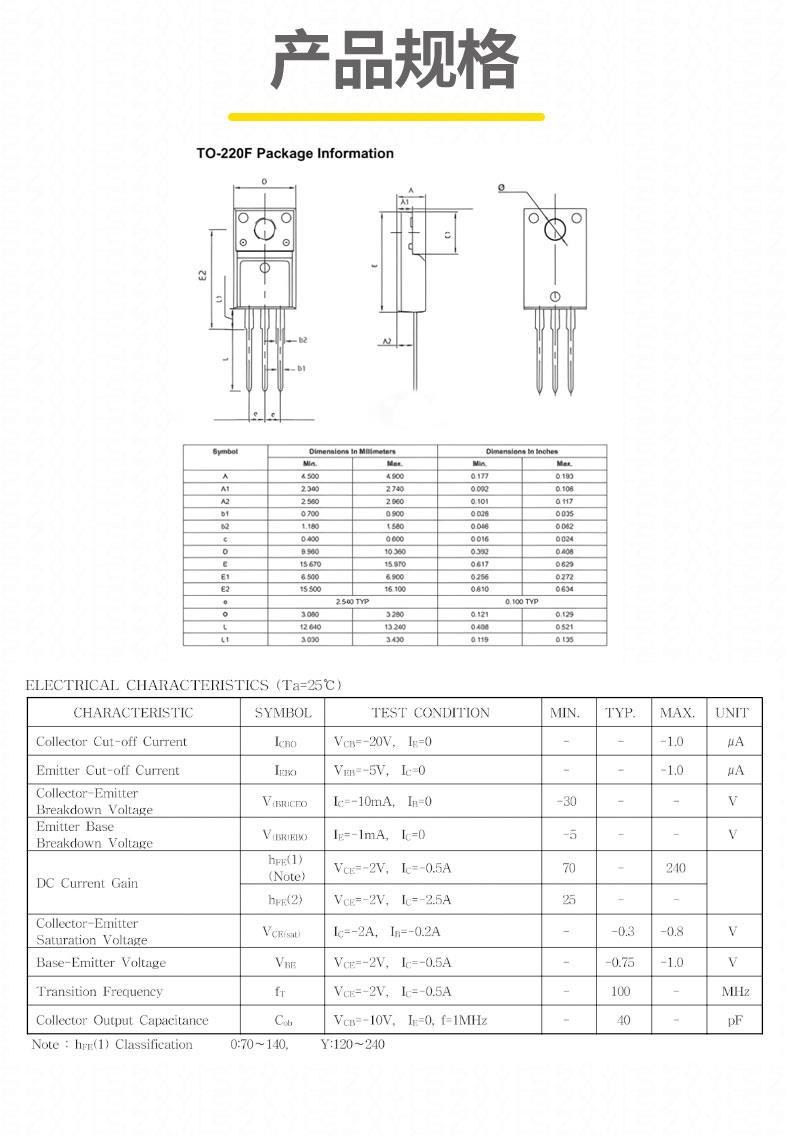

1. TO-220F 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
   • 散热设计：
     • 典型热阻（RθJC）：2.5℃/W，配合散热器可将热阻（RθJA）降至≤50℃/W（自然对流）。
2. 材料与工艺
   • 采用高压外延平面工艺，优化快速开关特性，无内置反向二极管，需外部续流电路。
   • 塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 工业逆变器与电机驱动
   • PWM 逆变器共模 EMI 滤波：与 NPN 型晶体管组成互补电路，处理 ?180V 母线电压，抑制高频共模电流干扰，总谐波失真（THD）≤1%。
   • 伺服电机控制：利用快速响应特性（fT=100MHz）实现精密位置控制，适合自动化机械臂关节驱动。
2. 相机闪光灯驱动电路
   • 高电流脉冲输出：处理 - 180V 电压，驱动氙气闪光灯管，支持单次脉冲电流 3A，满足高速闪光需求（参考闪光灯电路原理）。
   • 快速响应特性：特征频率 fT=100MHz，确保高频调制下的稳定触发。
3. 高压开关电源
   • 反激式转换器：处理 180V 输入电压，效率可达 85% 以上，适合工业设备、通信基站供电。
   • PFC（功率因数校正）电路：作为开关管实现高功率因数（PF≥0.99），满足能源之星ren证要求。

五、产品特点

1. 高电压与低饱和电压能力
   • 集电极 - 发射极电压（VCEO=-180V）适应工业高压场景，集电极连续电流（IC=-1.5A）和低饱和电压（VCE (sat)=1.5V）可直接驱动中小功率负载（如高压电磁阀、工业加热器）。
   • 低导通损耗特性适合长时间高负载运行，延长器件寿命。
2. 散热与绝缘优势（TO-220F 封装）
   • TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻（RθJC=2.5℃/W）确保在 20W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压（VCBO=-250V）提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
