FZT493he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：100V，支持工业设备、高压电源等中高压场景，可承受瞬时浪涌电压。
  • 集电极电流（IC）：连续 1A（直流），脉冲电流能力可达 2A，满足继电器驱动、高压信号调理等需求。
  • 直流电流增益（hFE）：zui小值 100@250mA、10V，典型值范围 100~300，支持高增益驱动电路，如工业传感器的信号放大。
  • 饱和电压（VCE (sat)）：600mV@1A（测试条件：Ic=1A, Ib=100mA），适合大电流开关场景，配合外部驱动电路可优化导通损耗。
  • 耗散功率（PD）：2W（带散热片），背部导热焊盘设计支持持续高负载工作，适用于工业自动化设备的电源模块。
  • 特征频率（fT）：150MHz，支持中高频信号处理，如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
• 工作范围：
  • 温度范围：参考同类双极晶体管，典型值为 - 55?C 至 %2B 150?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：默认符合行业标准（通常为 1 级，无限存储时间），具体需验证批次。

FZT493封装与结构

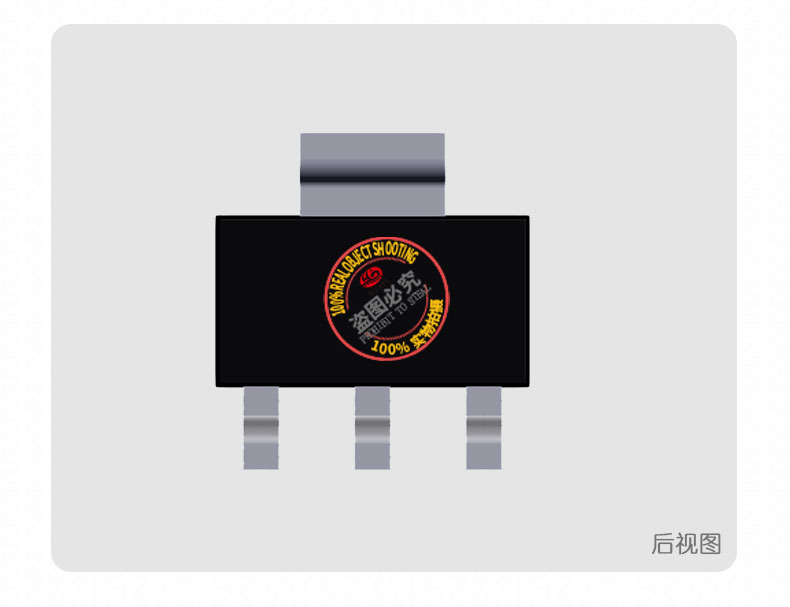

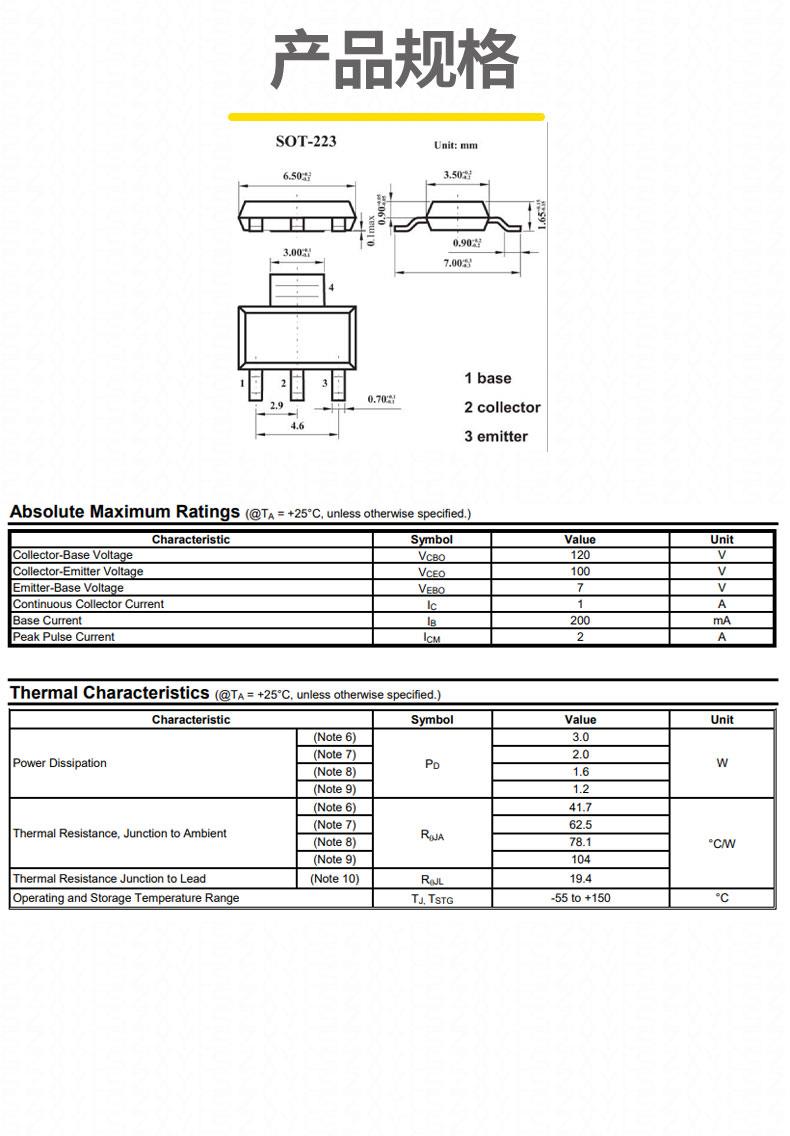

• 封装形式：SOT-223（4 引脚），尺寸 6.5?3.5?1.65mm，符合 JEDEC 标准，支持自动化贴片生产。引脚配置为 1 脚基极（B）、3 脚发射极（E）、2/4 脚集电极（C），集电极与封装背部导热焊盘直接连接以优化散热。
• 散热优化：背部大面积导热焊盘提升散热效率，典型热阻参数为 θJA（结到环境）62.5?C/W，θJC（结到外壳）25?C/W（带散热片），通过 PCB 覆铜设计可进一步优化散热性能。

FZT493应用领域

• 工业控制：
  • 高压信号调理：100V 电压耐受性支持工业传感器电路中的高侧开关，配合微控制器实现精准负载控制。
  • 继电器驱动：1A 连续电流能力可直接驱动小型继电器，内置续流二极管保护电路防止反向电动势损坏。
• 消费电子：
  • 高压电源管理：适用于小家电（如咖啡机、空气净化器）的 100V 电源模块，实现高效率电压调节。
  • 电机驱动：配合 H 桥电路可实现小型步进电机的双向调速，支持智能家居设备的精密控制。
• 汽车电子：
  • 辅助系统：宽温度范围特性适应汽车环境，支持车载 12V/24V 系统的继电器控制及传感器信号放大。
  • 车载电源：高电流增益特性（hFE≥100）支持低失真音频放大，适用于汽车音响系统的末级功率放大
