TIP42C 是一款高性能 PNP 功率晶体管，采用 TO-220F 封装，专为高电压、大电流应用设计。以下是其产品描述的详细内容：
- 电压与电流能力：集电极 - 发射极电压（VCEO）达 - 100V，可承受高电压环境；集电极电流（IC）zui大 - 6A，满足中等功率电路需求。
- 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 65W；无散热片时降至 2W，需根据实际散热条件选择。
- 直流电流增益（hFE）：在 IC=3A、VCE=4V 条件下，hFE 典型值为 15~75，确保信号放大的稳定性。
- 饱和压降：集电极 - 发射极饱和电压（VCE (sat)）仅 1.5V（@IC=6A），有效降低导通损耗。
- 工作温度：-65℃至 %2B 150℃宽温范围，适应严苛工业环境。
- 高效散热设计
TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，同时提升散热效率，可直接安装至散热器以降低结温。 - 高可靠性
采用基岛技术优化线性度，减少信号失真，适用于音频放大器等对精度要求高的场景。 - 快速开关能力
特征频率（fT）达 3MHz，支持高效开关应用，如开关电源和电机控制。 - 互补型号支持
与 NPN 型 TIP41C 形成互补对管，方便设计推挽电路或对称放大结构。 - 环保与兼容性
符合 RoHS 标准，无铅化工艺，兼容现代绿色电子制造需求。
- 功率放大：广泛用于音响功放电路，与 TIP41C 组成推挽结构，提供稳定的高电流输出驱动扬声器。
- 电机控制：驱动直流电机、步进电机，实现速度与方向调节，适用于工业设备和汽车电子。
- 开关电源：作为主开关元件，在 AC/DC 转换器中实现高效能量转换。
- 稳压电路：用于线性稳压器或开关稳压器，维持输出电压稳定。
- 电池管理：在电池充放电控制中处理高电流，延长电池使用寿命。
- 电流扩容：通过与稳压芯片配合，可扩展输出电流至 6A，满足大功率负载需求。
- 散热要求
必须搭配足够散热片，避免长期满负荷工作导致过热。建议通过热设计确保结温不超过 150℃。 - 静电防护
处理时需佩戴防静电手环，避免静电放电损坏器件。 - 引脚连接
引脚顺序通常为基极（B）、集电极（C）、发射极（E）

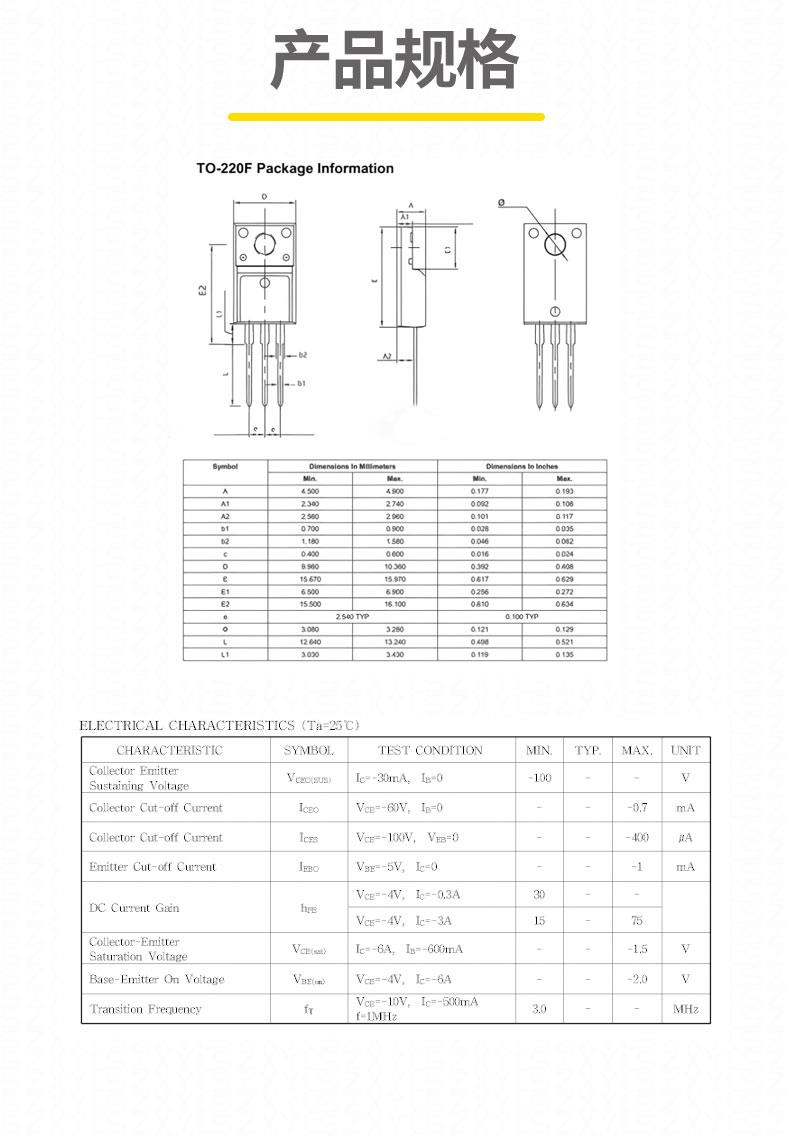

- 尺寸：TO-220F 封装尺寸紧凑（约 10.0mm?4.5mm?15.7mm），适合高密度 PCB 布局。
- 引脚形式：直插式引脚（DIP），兼容手工焊接和波峰焊工艺。
- 材料：环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。
TIP42C TO-220F 凭借其高电压、大电流处理能力及稳定的性能表现，成为音频放大、电机驱动、电源管理等领域的理想选择。在设计中合理匹配散热方案和电路参数，可充分发挥其高效、可靠的特性。
