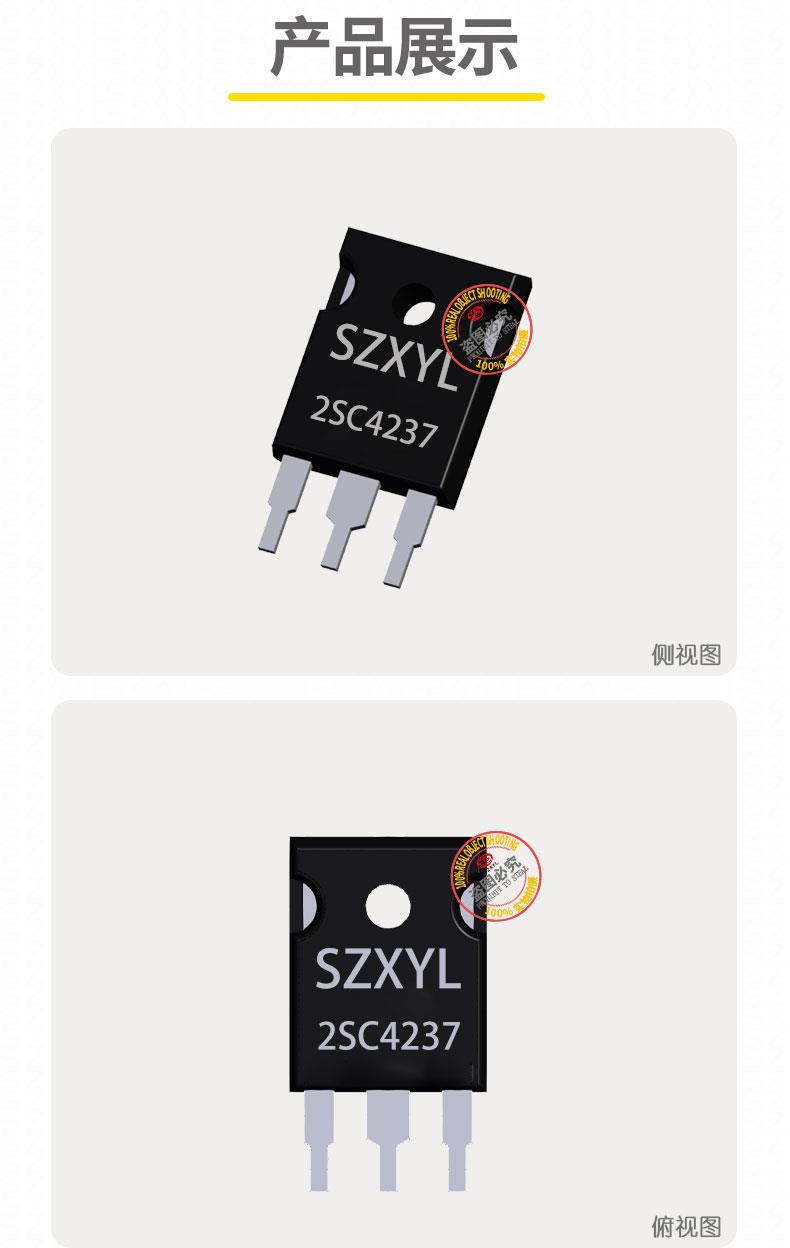

2SC4237 TO-247 NPN 大功率三极管

  • 型号/规格:

    2SC4237

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-247

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    大功率

  • 频率特性:

    中频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-26

2SC4237 TO-247

一、2SC4237基本信息

  • 型号:2SC4237
  • 类型:NPN 型硅功率晶体管
  • 封装形式:TO-247

二、2SC4237关键参数

  1. 极限参数
    • 集电极 - 发射极电压(VCEO)800V
    • 集电极 - 基极电压(VCBO)1200V
    • 发射极 - 基极电压(VEBO)7V
    • 集电极连续电流(IC)12A
    • 功率耗散(PD)150W
    • 结温(TJ)150℃
  2. 直流特性
    • 直流电流增益(hFE)
      • 当 IC=5A、VCE=5V 时,hFE≥18
    • 集电极 - 发射极饱和电压(VCE (sat))
      • ≤1.0V
    • 基极 - 发射极饱和电压(VBE (sat))1.5V
  3. 动态特性
    • 特征频率(fT)8MHz
    • 开关时间
      • 延迟时间(td):0.2μs
      • 上升时间(tr):0.8μs
      • 存储时间(ts):3.0μs
      • 下降时间(tf):2.0μs

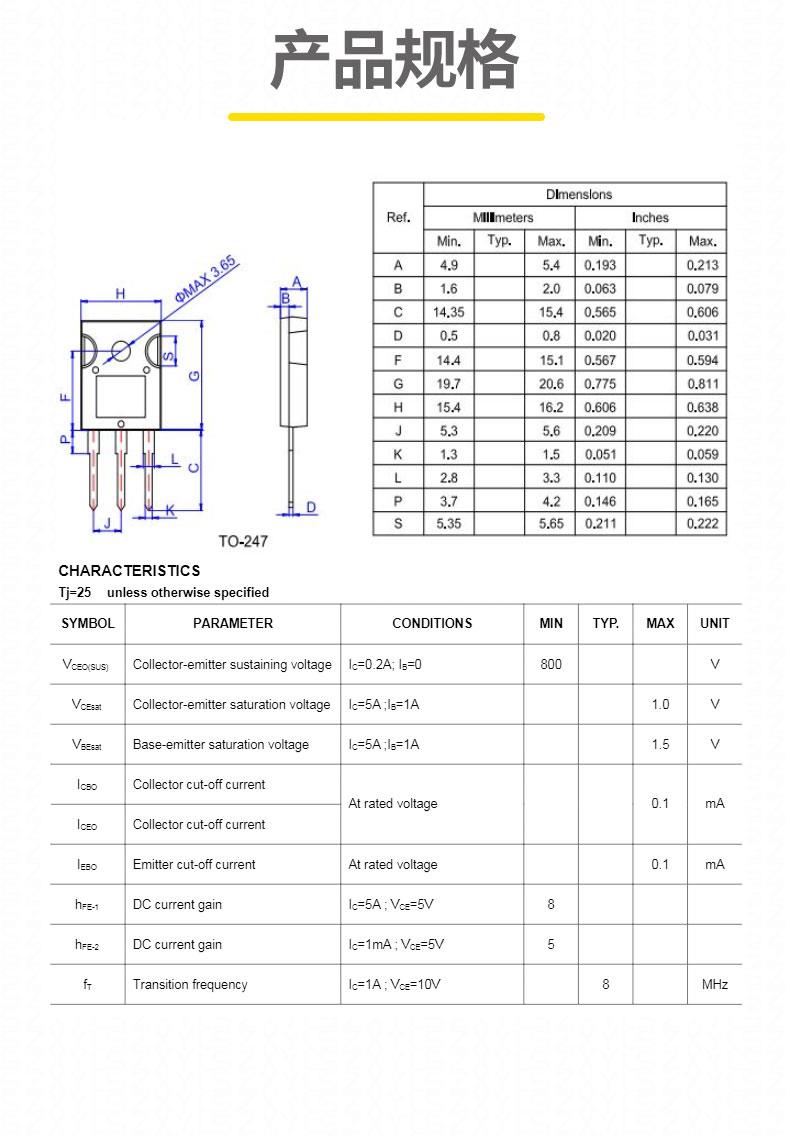

三、封装与物理特性

  1. TO-247 封装设计
    • 引脚布局:1 - 基极(B),2 - 集电极(C),3 - 发射极(E)
    • 尺寸
      • 总长度:20.15mm
      • 宽度:15.75mm
      • 高度:5.15mm
    • 安装方式:通孔安装,需配合金属散热片使用,表面涂覆导热硅脂(厚度≤50μm)以降低热阻。
    • 散热设计
      • 典型热阻(RθJC):1.2℃/W,配合散热器可将热阻降至≤250℃/W(自然对流)。

四、应用领域

  1. 高压开关与电源管理
    • 工业级开关电源:支持 800V 高压输入,12A 大电流输出,适用于 400V 输入、12V/12A 输出的 Buck 转换器,效率可达 90% 以上。
    • 逆变器与 UPS 系统:处理宽电压范围的 DC/AC 转换,支持 30A 脉冲电流,适合太阳能逆变器、不间断电源。
  2. 超声波设备与高频高压电路
    • 超声波焊接机:凭借 1200V 的 VCBO 和低饱和电压(1.0V),可构建大功率超声波电源,驱动换能器实现塑料焊接、金属加工等高能量输出。
    • 高频逆变器:在 40kHz 以上频率下稳定工作,用于医疗设备、工业加热等高频高压场景。
  3. 通用功率放大与保护电路
    • 高压电机驱动:处理 1200V 电压波动,驱动高压步进电机或伺服电机,需外部续流二极管抑制反电动势。
    • 过流保护开关:利用高电流能力(12A)和快速响应特性,实现精密设备的过流保护。

五、产品特点

  1. 超高电压与高电流能力
    • 行业ling先的集电极 - 基极电压(VCBO=1200V)和连续电流(12A),可直接驱动 800V 高压负载(如工业电机)。
    • 低饱和电压(VCE (sat)=1.0V)有效减少导通损耗,适合长时间高负载运行。
  2. 散热优势(TO-247 封装)
    • TO-247 封装提供比 TO-220 更优的散热路径,配合散热器可有效控制结温,适合紧凑设计的高压设备。
    • 典型热阻(RθJC=1.2℃/W)确保在 150W 功率下仍能保持稳定性能,延长器件寿命。
  3. 宽电压范围与高可靠性
    • 集电极 - 发射极电压(VCEO=800V)提供冗余设计,适应工业环境中的电压波动。
    • 塑料封装符合 UL 94V-0 阻燃标准,适合高温环境应用。
