2SA1298：隐藏在高性能背后的秘密武器！

型号/规格：
2SA1298
品牌/商标：
MIC/SZXYL
封装形式：
SOT-23
环保类别：
无铅环保型
安装方式：
贴片式
包装方式：
盘装
功率特性：
小功率
频率特性：
高频
极性：
PNP型

发布询价信息

相关产品

VIP会员第 2 年

企业名：深圳市新亿利电子有限公司

类型：

电话： 075582762266

手机：15989314729

联系人：黄小姐

QQ：

微信：

邮箱：43064591@qq.com

地址：广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市：深圳市福田区中航路新亚洲二期N1C999

产品分类

二极管(295)
∟ 贴片/片式/SMD二极管(1)∟ 整流二极管(71)∟ 稳压二极管(10)∟ 开关二极管(7)∟ 桥堆/整流桥/桥式整流器(80)∟ 硅粒子/硅堆/高压二极管(1)∟ 快/超快/特快恢复二极管(39)∟ 瞬态(变)抑制二极管(14)∟ ESD静电二极管(7)∟ 肖特基二极管(65)
三极管(50)
∟ 功率三极管(50)
场效应管MOSFET(5)
∟ MOSFET(5)
可控硅IGBT(5)
∟ 双向可控硅(晶闸管)(5)

新品上架

商品信息 更新时间：2025-06-02

基本特性

2SA1298是一款PNP型硅外延平面晶体管，专为低频功率放大器和开关应用而设计。它采用SOT-23封装形式，具有高直流电流增益、低饱和电压和高频响应的特点

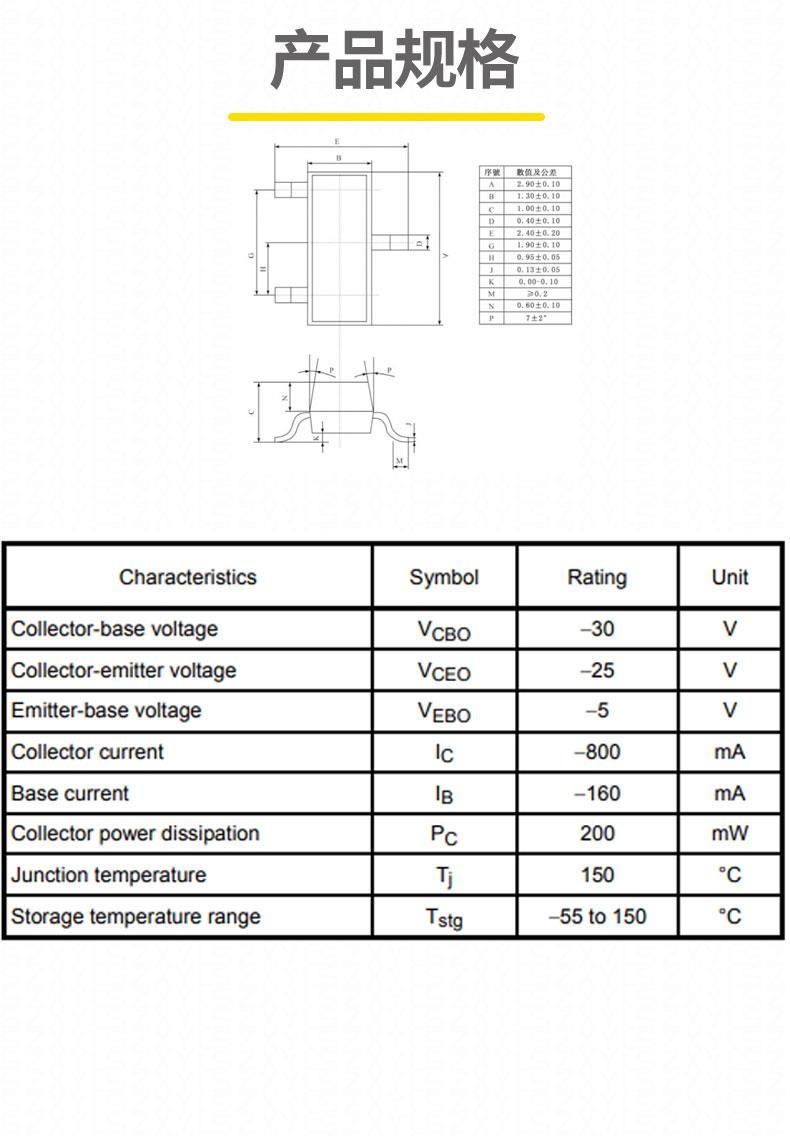

基本参数

集电极电流（IC）：-800mA
集电极-发射极电压（VCEO）：-30V
集电极-基极电压（VCBO）：-30V
发射极-基极电压（VEBO）：-5V
直流电流增益（hFE）：范围100-320
转换频率（fT）：120MHz
集电极截止电流（ICBO）：-100nA
集电极-发射极饱和电压（VCE(sat)）：在IC=-500mA，IB=-20mA时，-0.4V
耗散功率（PC）：200mW
工作温度范围：-55℃~%2B150℃

应用场景

2SA1298适用于多种低频放大和开关应用，包括：

音频功率放大器：适用于低至率的音频功放设计
传感器接口电路：作为信号调理和放大元件
射频应用：适用于无线通信设备中的射频放大模块

工作原理

2SA1298作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高增益和低饱和电压使其在低频放大应用中表现出色

注意事项

在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施

结尾总结

2SA1298凭借其高直流电流增益、低饱和电压和高频响应，在低频功率放大器和开关应用中表现出色。它适用于音频功率放大器、传感器接口电路和射频应用等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1298是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
